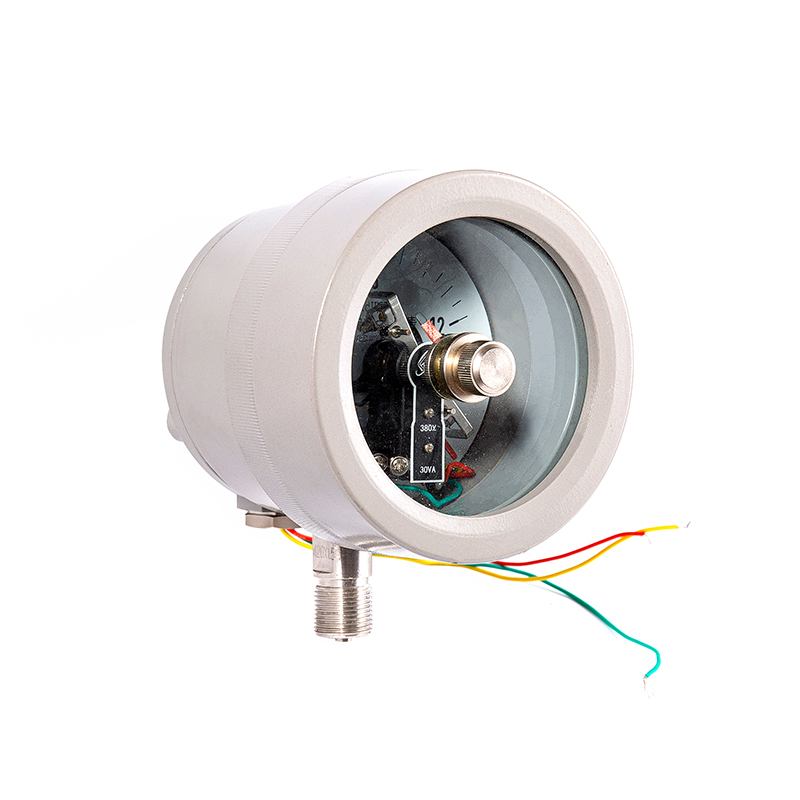

Tolok Tekanan Keselamatan Siri YQ
Cat:Tolok tekanan
◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150 ◆ Penggunaan: Siri alat pengukur ini semuanya diperbu...
Lihat butiran Senario aplikasi teras
Persekitaran gas/habuk yang mudah terbakar dan letupan
· Industri petrokimia: pemantauan tekanan untuk kapal tindak balas, tangki simpanan, dan saluran paip (seperti gas asli, gas petroleum cecair)
· Perlombongan arang batu/industri logam: saluran paip gas bawah tanah, kawalan tekanan dalam bengkel habuk (untuk mengelakkan letupan habuk)
· Bengkel Farmaseutikal / Salutan: Penggera Tekanan untuk Tangki Penyimpanan Pelarut dan Peralatan Lukisan Semburan (untuk mengelakkan letupan gas yang tidak menentu)
Senario kawalan automatik
· Kawalan hubungan tekanan: Apabila tekanan mencapai nilai pratetap, kenalan elektrik akan mencetuskan operasi pam, injap atau penggera (seperti permulaan atau hentian pam penstabilan tekanan api)
· Pemantauan Proses Perindustrian: Perlindungan tekanan dandang stim (secara automatik memotong sumber haba dalam kes tekanan berlebihan, dan perlindungan beban untuk pemampat.)
Analisis Kelebihan Teras
Ciri-ciri keselamatan letupan-bukti
· Jaminan Persijilan Letupan-Proof: Mematuhi piawaian kebangsaan (seperti GB 3836), jenis bukti letupan biasa termasuk:
Jenis Flameproof (Ex D): Khun boleh menahan tekanan letupan dalaman dan mencegah penyebaran api.
Jenis Letupan-Proof (EX IA): Mengehadkan tenaga litar untuk mengelakkan percikan elektrik daripada menyalakan media berbahaya.
· Rintangan terhadap gangguan alam sekitar: Sesuai untuk keadaan kerja keras seperti suhu tinggi, getaran, dan kelembapan. Tahap perlindungan kandang biasanya ≥ IP65.
Kelebihan fungsi hubungan elektrik
· Penggera dan kawalan dua arah: Dua titik hubungan boleh ditetapkan untuk had atas dan bawah, membolehkan perlindungan dua terhadap tekanan berlebihan/tekanan rendah.
· Kenalan Kebolehpercayaan Tinggi: Menggunakan kenalan aloi perak, dengan rintangan hubungan yang rendah dan hayat perkhidmatan yang panjang (biasanya ≥ 100,000 operasi).
· Keserasian isyarat yang kuat: Output kenalan boleh disambungkan ke PLC, sistem DCS, atau didorong oleh geganti dan penggera cahaya bunyi.
Parameter utama dan mata untuk pemilihan model
Julat pengukuran dan ketepatan
· Julat: Tekanan kerja harus berada dalam julat 1/3 hingga 2/3 skala penuh. Elakkan tekanan berlebihan yang berpanjangan (contohnya, jika mengukur tekanan 0.6 MPa, pilih julat 0 hingga 1 MPa).
· Tahap Ketepatan: Untuk senario umum, pilih tahap 1.6; Untuk kawalan yang tepat, pilih tahap 0.4 (seperti penentukuran tekanan di makmal).
Kapasiti hubungan dan parameter elektrik
· Kapasiti kenalan: Ia mesti sepadan dengan kuasa beban (mis. AC 220V/3A, DC 24V/5A). Dalam kes -kes arus yang tinggi, relay perantaraan perlu digunakan.
· Jenis Isyarat: Biasanya Kenalan Terbuka / Biasanya Tertutup boleh didapati. Adalah disyorkan untuk memilih berdasarkan logik sistem kawalan (contohnya, litar harus diputuskan apabila tekanan tinggi).
Struktur dan keserasian pemasangan
· Bahan shell: 316L keluli tahan karat dipilih untuk persekitaran yang menghakis, manakala aluminium cast digunakan dalam senario biasa (rawatan anti-karat permukaan diperlukan).
· Kaedah pemasangan: pelekap radial/paksi, sambungan bebibir, dan lain -lain. Ia mesti sepadan dengan saiz antara muka saluran paip (seperti M20*1.5 thread).
Pertimbangan pemilihan
Keserasian media
Walaupun tiada halangan pengasingan diperlukan, adalah perlu untuk mengesahkan sama ada medium mempunyai kesan menghakis pada bahan kepala (seperti komponen tembaga) (pilihan semua struktur keluli tahan karat).
Suhu ambien
Suhu ambien: Instrumen bukti letupan biasanya tahan terhadap suhu dari -20 ℃ hingga 60 ℃. Untuk aplikasi suhu tinggi yang memerlukan operasi berterusan, adalah perlu untuk memilih model yang tahan terhadap suhu tinggi (seperti yang mempunyai reka bentuk pelesapan haba).
Pensijilan pematuhan
Adalah perlu untuk mendapatkan sijil bukti letupan dan laporan pemeriksaan kilang. Memastikan pematuhan terhadap peraturan keselamatan tempatan (seperti bekas China, ATEX EU).
