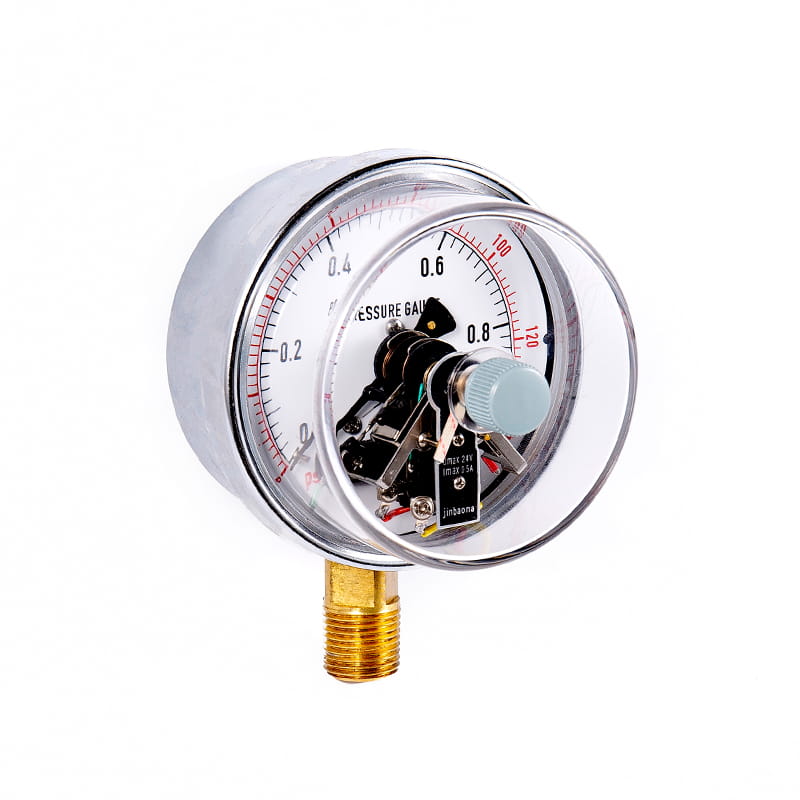

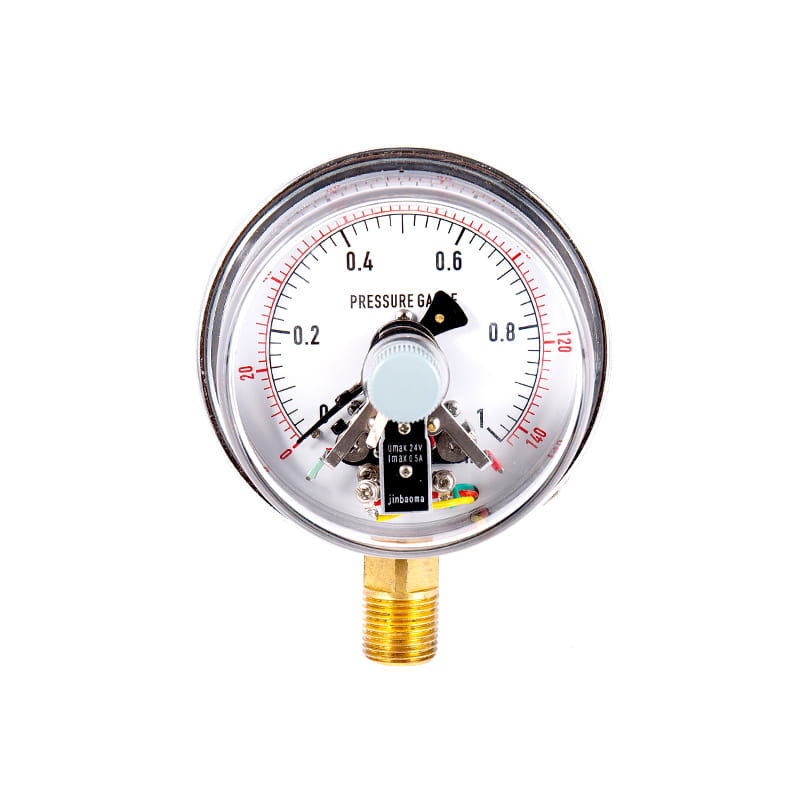

Siri YXCM Magnet Sensitif Tekanan Tekanan Hubungan Elektrik

◆ Model: YXCM100 YXCM150

◆ Kegunaan: instrumen semacam ini adalah alternatif yang ideal untuk mengukur tekanan tekanan tinggi yang dibantu magnet, ia mengekalkan kelebihan pengukur tekanan hubungan elektrik tradisional dengan petunjuk intuitif dan pelarasan yang mudah dan membuat penambahbaikan asas dan tidak ada masalah yang tidak disengajakan dan tidak ada masalah yang tidak disengajakan, tidak ada masalah dan tidak ada masalah yang tidak disengajakan, tidak ada masalah, tidak ada masalah yang tidak disengajakan dan tidak ada halangan yang diperolehi dan mengumpulkan Ia boleh dihubungkan dengan mudah Pc Lembaga, optokouplers, pengawal program dan litar elektronik lain, dan secara langsung boleh memacu geganti kuasa kecil atau kenalan.

Instrumen ini sesuai untuk mengukur tekanan cecair, gas atau wap yang tidak mengeksplosif, tidak disusun, tidak bersalin, dan tidak mempunyai kesan menghakis pada aloi tembaga dan tembaga.

◆ Sekiranya perlu membuat tolok tekanan jenis shockproof, ia boleh diisi dengan gliserin atau minyak silikon.

Dapatkan sebut harga

◆ Parameter teknikal:

Model		YXCM100			YXCM150
Diameter nominal		Φ 100			Φ 150
Jenis pemasangan	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Benang pemasangan		M20 × 1.5
Kelas ketepatan		1.6
Mengukur julat （ MPA ）		Benar ruang: -0.1 ~ 0 Tekanan Vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Syarat Penggunaan Alam Sekitar		Suhu: -10 ° C ~ 55 ° C; Kelembapan relatif: ≤ 75 %
Parameter elektrik		★ MAX LOAD: 5A 220V AC; 5A 30V DC ★ Voltan Bekalan Kuasa: 24V DC ★ Penggunaan Kuasa: ≤1.5va ★ Kehidupan Elektrik: 105 kali ★ Mod Kawalan: Had atas dan bawah laras berskala penuh, had atas atas (had atas berganda), had bawah bawah (batas bawah ganda) dan suis induksi magnet yang lambat lain
Pendawaian		Palam penerbangan	1	2		3	4	5
		Garis warna	Merah	Hijau		kuning	Hitam	pokok sawit
		Terminal output	had atas	had yang lebih rendah		awam	bekalan kuasa elektrod negatif	bekalan kuasa Katod
Penilaian rintangan getaran		V · H · 3
Bahan tiub Bourdon		QSN4-0.3
Perlindungan ingress		IP54
Menguatkuasakan standard
Nota: Benang bersama boleh dibuat ke dalam benang paip atau benang paip tirus mengikut keperluan pengguna (lihat panduan pemilihan).

◆ Dimensi:

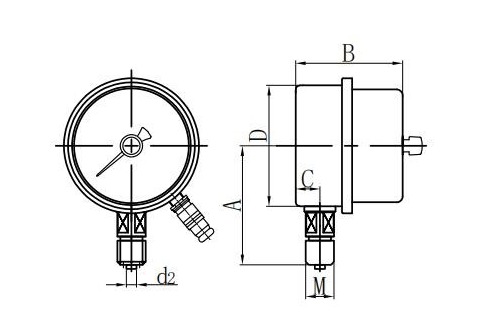

Radial Langsung (I.)

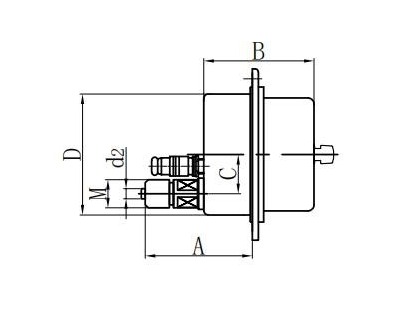

Paksi Eksentrik Langsung (ii.)

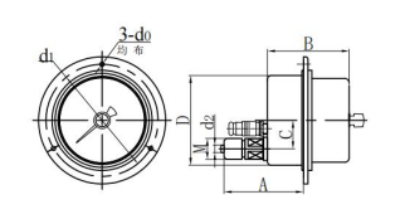

Gunung siram eksentrik paksi (iv.)

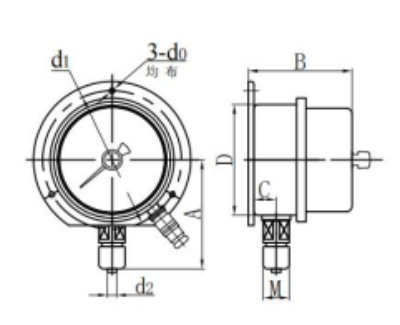

Radial cembung gunung (vi.)

Model	Dimensi ( mm )
Model	A	B	C	D	d0	d1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCM150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCM150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
