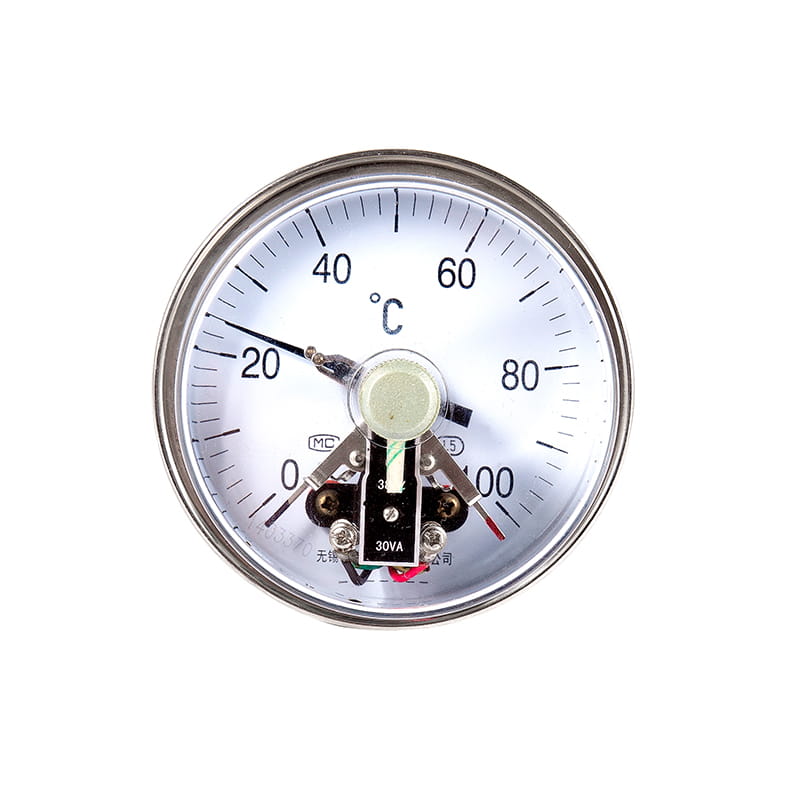

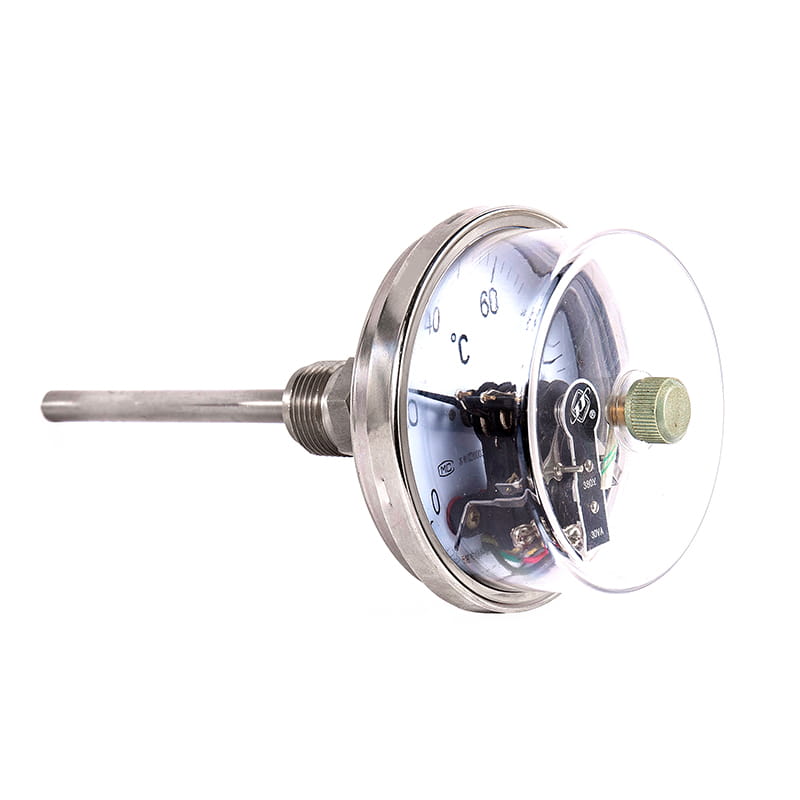

Siri WSSXC Magnetik Membantu Elektrik Bimetal Termometer

Model

WSSXC-4

WSSXC-5

Diameter nominal (mm).

Φ 100

Φ 150

Benang pemasangan

M27 × 2

Diameter tiub perlindungan ( mm )

10

Tiub pelindung menahan tekanan ( MPA )

6.3

Kelas ketepatan

1.5

Mengukur julat ( ° c.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Nilai sel ( ° c.) )

1

1

2

2

Mengukur julat ( ° c.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Nilai sel ( ° c.) )

5

5

10

10

Panjang penyisipan (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Pemalar masa

≤ 40 -an

Parameter elektrik

WSSXC-3

Kapasiti Hubungi: 30va ; Voltan maksimum: 220V ac

WSSXC-4

WSSXC-5

Kapasiti Hubungi: 30va ;

Voltan maksimum: 380V AC; 220V DC

Blok terminal

Pendawaian

1

2

3

4

Output had atas

Output had yang lebih rendah

Output adalah perkara biasa

bumi

Perlindungan ingress

IP55

Menguatkuasakan standard

JB/T 8803

Nota: Benang bersama boleh dibuat ke dalam benang paip G1/2 , G3/4 dan sebagainya mengikut keperluan pengguna.

Pemasangan paksi ( 01)

Pelekap radial ( 11 )

120 ⁰ Pemasangan ( 21 )

Pemasangan gimbal ( 81 )
