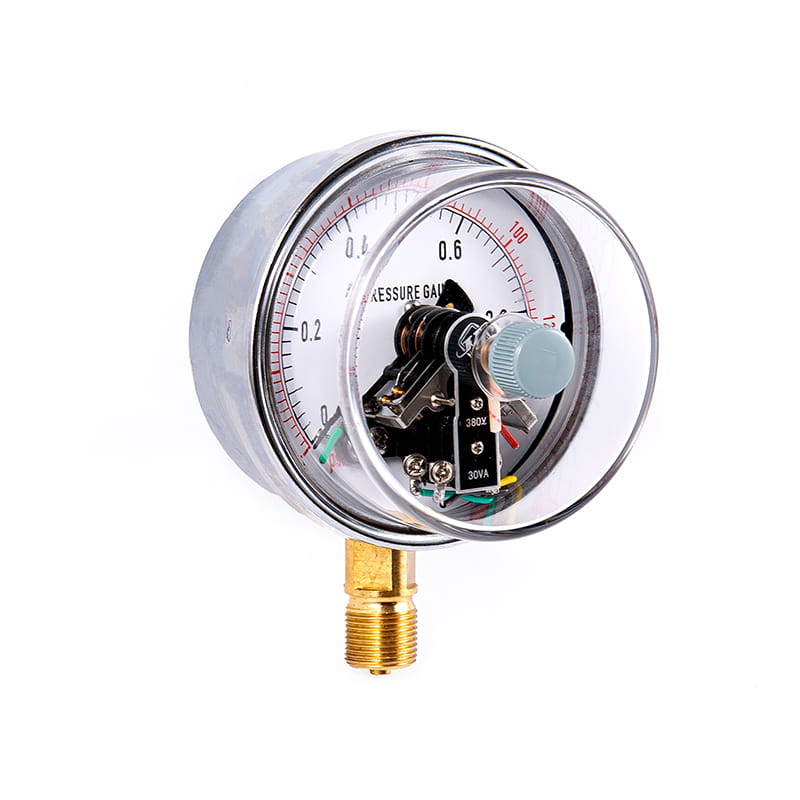

YXCH Series Reed Tekanan Tekanan Hubungan Elektrik

◆ Model: YXCH100 YXCH150

◆ Permohonan: Instrumen jenis ini sesuai untuk mengukur tekanan cecair, gas atau wap tanpa bahaya letupan, tiada penghabluran, tiada pemejalan, dan tiada kesan menghakis pada aloi tembaga dan tembaga. Apabila ia dilengkapi dengan sistem litar yang sesuai, ia boleh menghantar penggera atau kawalan automatik ke sistem tekanan untuk diukur dan dikawal.

Instrumen semacam ini meningkatkan sentuhan ke dalam peranti vakum, yang mengelakkan hubungan yang lemah yang disebabkan oleh pengoksidaan hubungan, jadi ia mempunyai ciri -ciri tindak balas yang cepat dan sensitif dan hubungan hubungan yang boleh dipercayai, dan merupakan pemain baru yang dapat menggantikan tolok tekanan hubungan magnetik di bawah keadaan kerja kuasa rendah dan voltan rendah.

◆ Sekiranya perlu membuat tolok tekanan jenis shockproof, ia boleh diisi dengan gliserin atau minyak silikon.

Dapatkan sebut harga

◆ Parameter teknikal:

Model		YXCH100			YXCH150
Diameter nominal		Φ 100			Φ 150
Jenis pemasangan	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Benang pemasangan		M20 × 1.5
Kelas ketepatan		1.6
Mengukur julat （ MPA ）		Benar ruang: -0.1 ~ 0 Tekanan Vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Syarat Penggunaan Alam Sekitar		Suhu: -10 ° C ~ 55 ° C; Kelembapan relatif: ≤ 75 %
Parameter elektrik		★ Voltan Rated: 24V DC ★ Rated Current: 0.25a ★ Kehidupan Elektrik: 105 kali ★ Mod Kawalan: Skala penuh boleh menyesuaikan had atas dan bawah, had atas atas (batas atas berganda), had bawah bawah (batas bawah ganda) dan suis buluh lambat yang lain
Pendawaian		Palam penerbangan	1	2		3	4
		Garis warna	Merah	Hijau		kuning	Hitam
		Terminal output	had atas	had yang lebih rendah		awam	bumi
Penilaian rintangan getaran		V · H · 3
Bahan tiub Bourdon		QSN4-0.3
Perlindungan ingress		IP54
Menguatkuasakan standard
Nota: Benang bersama boleh dibuat ke dalam benang paip atau benang paip tirus mengikut keperluan pengguna (lihat panduan pemilihan).

◆ Dimensi:

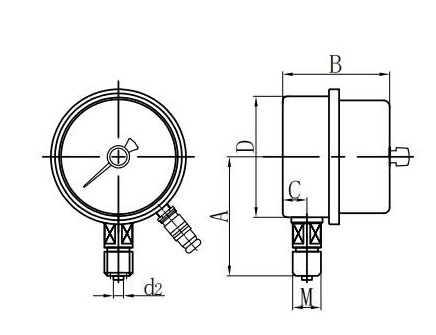

Radial Langsung (I.)

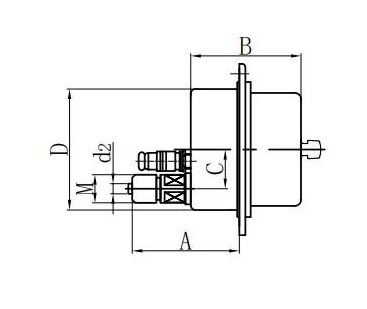

Paksi Eksentrik Langsung (ii.)

Gunung siram eksentrik paksi (iv.)

Radial cembung gunung (vi.)

Model	Dimensi ( mm )
Model	A	B	C	D	d0	d1	d2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCH150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCH150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
