Apakah tolok tekanan kapsul? Struktur dan parameter tolok tekanan kapsul

Dalam bidang pengukuran tekanan rendah, tolok tekanan kapsul mempunyai kedudukan yang ketara kerana ketepatan dan kestabilan yang tinggi. Sama ada untuk memantau tekanan rendah dalam saluran paip gas, sistem pengudaraan, atau kapal tindak balas kimia, kehadiran mereka dapat dilihat di mana -mana. Hari ini, mari kita menyelidiki makna model, komposisi struktur, dan pemilihan bahan alat pengukur tekanan kapsul secara terperinci.

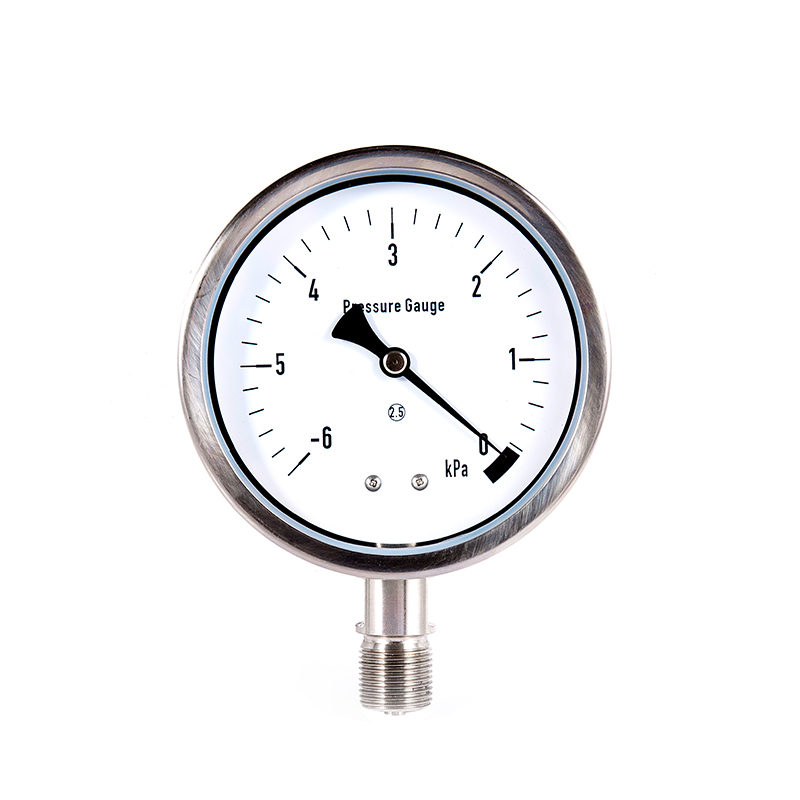

Tolok tekanan kapsul: Model
Model Asas: Bermula dengan "ye", di mana "y" bermaksud tolok tekanan, dan "e" secara khusus merujuk kepada struktur diafragma (berbeza dari "y" dalam alat pengukur tekanan tiub biasa).
Diameter dail: Nombor sebaik sahaja selepas nombor siri asas menunjukkan diameter dail (unit: mm). Sebagai contoh, YE-100 bermaksud diameter dail adalah 100mm, manakala YE-150 adalah 150mm. Semakin besar dail, semakin tinggi ketepatan bacaan, menjadikannya sesuai untuk senario yang memerlukan pemerhatian jarak jauh.
Pengenal Fungsi Khas: Sesetengah model akan mempunyai huruf tambahan yang menunjukkan fungsi khas. Sebagai contoh, dalam "YE-100B", "B" mungkin menunjukkan bahan keluli tahan karat dengan tepi; Dalam "YE-100Z", "Z" menunjukkan pemasangan paksi (lalai adalah pemasangan radial).
Contohnya: "YE-100BZ" menunjukkan "bahan keluli tahan karat, diameter diameter 100mm, tolok tekanan kapsul yang dipasang paksi". Hanya dengan melihat nombor model, anda dapat dengan cepat menentukan sama ada ia memenuhi keperluan penggunaan anda.

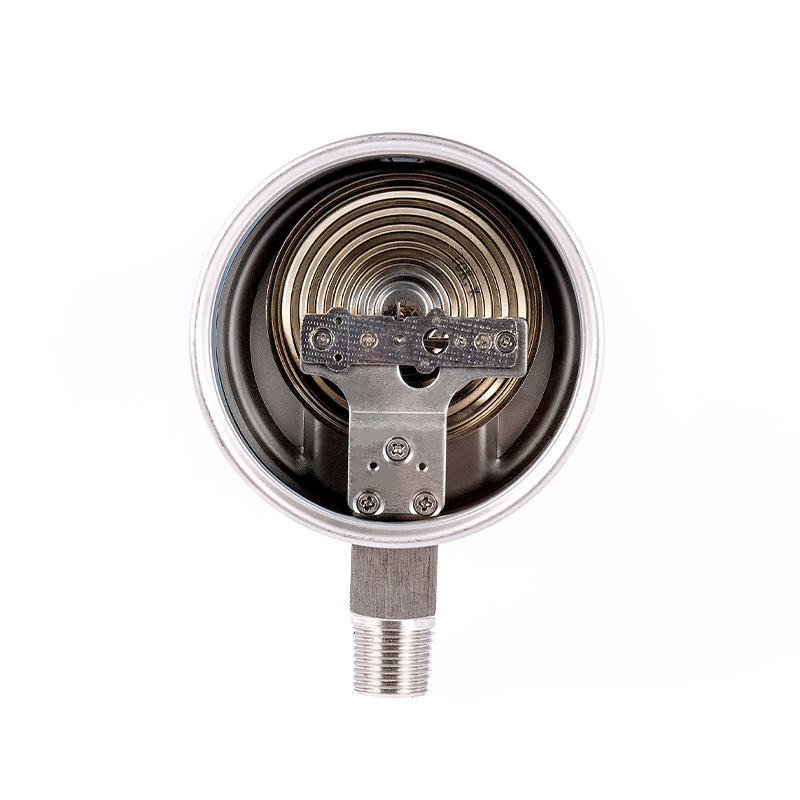

Pembahagian struktur tolok tekanan kapsul
Walaupun Tolok tekanan kapsul Tidak besar dalam saiz, struktur dalamannya direka dengan bijak, dan semua komponen berfungsi bersama untuk mencapai pengukuran yang tepat tekanan rendah.
Elemen Pengukuran Teras: Kapsul
Ia dibentuk oleh kimpalan tepi dua diafragma logam (biasanya diperbuat daripada aloi tembaga atau keluli tahan karat), mewujudkan kotak bulat rata yang dimeteraikan. Apabila medium yang diukur memasuki kotak diafragma, diafragma akan menjalani ubah bentuk elastik (pengembangan atau penguncupan) disebabkan oleh kesan tekanan. Ini adalah "sumber kuasa" untuk pengukuran tekanan.
Mekanisme Transmisi: Menguatkan anjakan kecil
Deformasi diafragma sangat kecil. Ia perlu dikuatkan melalui mekanisme penghantaran seperti menghubungkan rod dan gear sebelum ia dapat memacu penunjuk untuk berputar. Proses ini serupa dengan "prinsip tuil", menukar perubahan tekanan kecil ke dalam anjakan penunjuk yang kelihatan.
Sistem petunjuk: secara visual membentangkan nilai tekanan
Ia termasuk petunjuk dan panggilan. Unit skala kebanyakannya KPA (kilopascals) atau MPA (megapascals, biasanya digunakan untuk aplikasi jarak rendah). Sesetengah model khas juga boleh menunjukkan unit seperti bar, memudahkan bacaan dalam senario yang berbeza.
Shell dan sambungan
Shell luar melindungi komponen dalaman dan juga berfungsi fungsi-fungsi debu-bukti dan kelembapan-bukti; Penyambung digunakan untuk menyambungkan saluran paip yang diukur, memperkenalkan tekanan sederhana ke dalam kapsul. Spesifikasi antara muka seperti (M20*1.5) perlu memadankan saluran paip.

Pemilihan bahan dan senario aplikasi
Bahan tolok tekanan diafragma secara langsung mempengaruhi kekerasan, hayat perkhidmatan dan persekitaran yang berkenaan. Apabila memilihnya, seseorang harus mengambil kira ciri -ciri medium yang diukur.

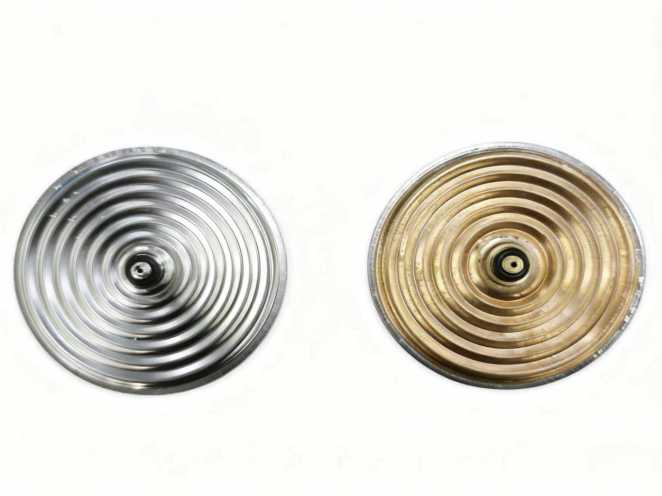

1. Bahan kotak membran:
Aloi tembaga: Kos rendah dan keanjalan yang baik, sesuai untuk mengukur gas bukan korosif (seperti udara, nitrogen) atau cecair neutral.
Keluli tahan karat: mempamerkan rintangan kakisan yang kuat dan boleh digunakan untuk mengukur media dengan jejak bahan -bahan yang menghakis (seperti gas yang sedikit berasid, stim dalam persekitaran lembap). Ia lebih tahan lama dalam industri kimia, kawasan pantai, dll.
2. Bahan Shell:
Keluli karbon biasa: permukaan yang dirawat dengan cat, kos rendah, sesuai untuk persekitaran dalaman yang kering dan tidak menghakis.
Keluli tahan karat: Tahap perlindungan yang lebih tinggi, mampu menahan kelembapan, habuk dan gas menghakis ringan, sesuai untuk persekitaran luar atau keras.
3. Bahan Pengedap:
Pengedap antara sendi dan perumahan biasanya dilakukan menggunakan getah nitril atau getah silikon. Getah nitril mempunyai rintangan minyak yang baik, manakala getah silikon lebih tahan terhadap suhu tinggi. Pilihan bahan boleh dibuat berdasarkan suhu dan ciri -ciri medium.

Walaupun alat pengukur tekanan kapsul digunakan terutamanya dalam "bidang tekanan rendah", mereka sangat diperlukan dalam industri seperti keselamatan gas, pemantauan alam sekitar, dan pemprosesan makanan. Untuk memanfaatkan nilai mereka dalam kedudukan yang betul, perlu memahami makna model mereka, memahami prinsip struktur, dan pilih bahan yang sesuai. Lain kali membeli, anda boleh merujuk kepada panduan ini untuk mencari model yang sesuai!
