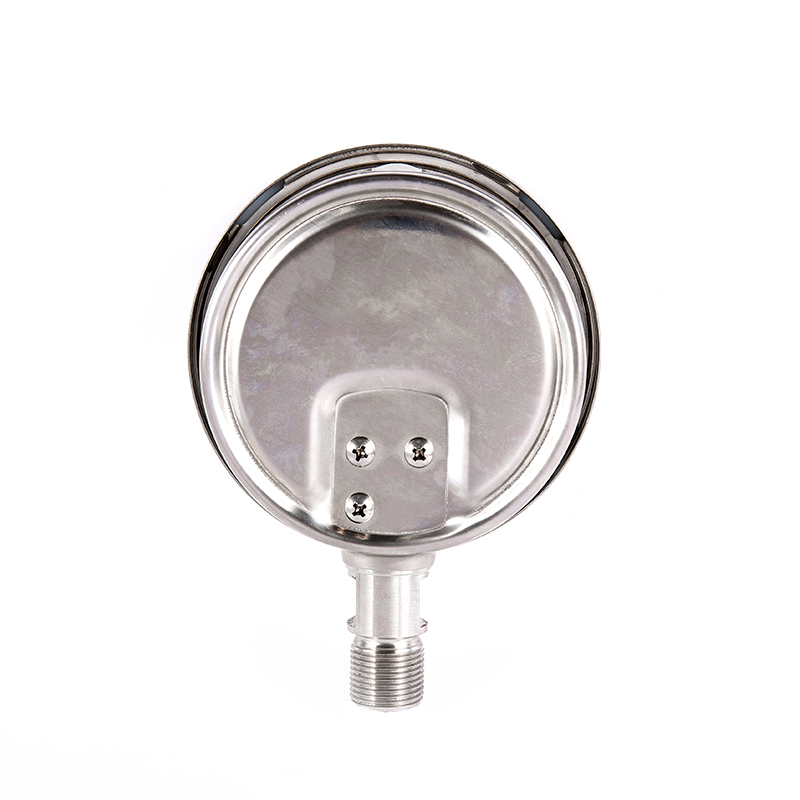

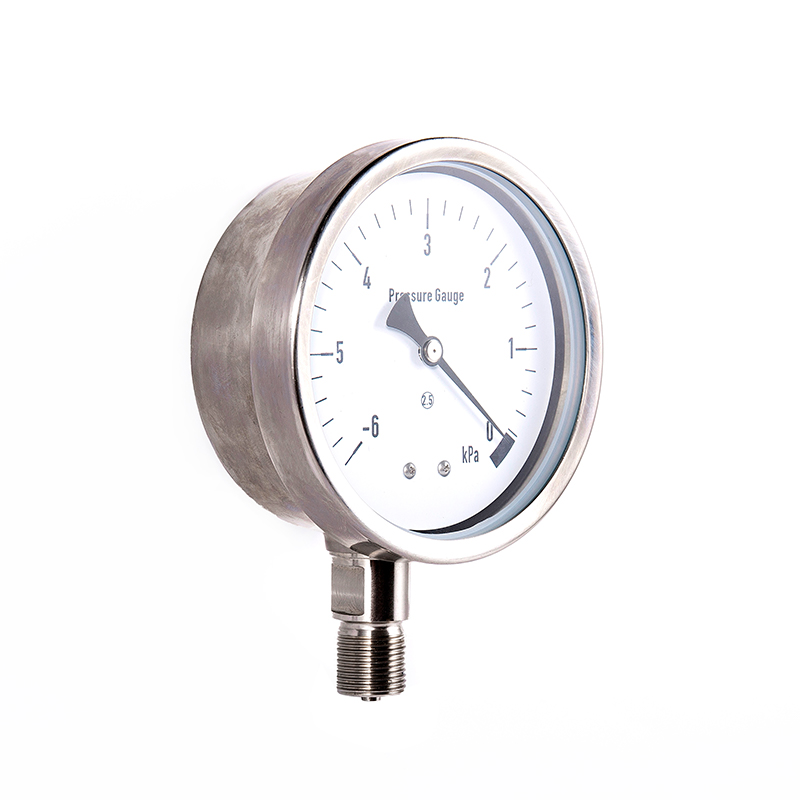

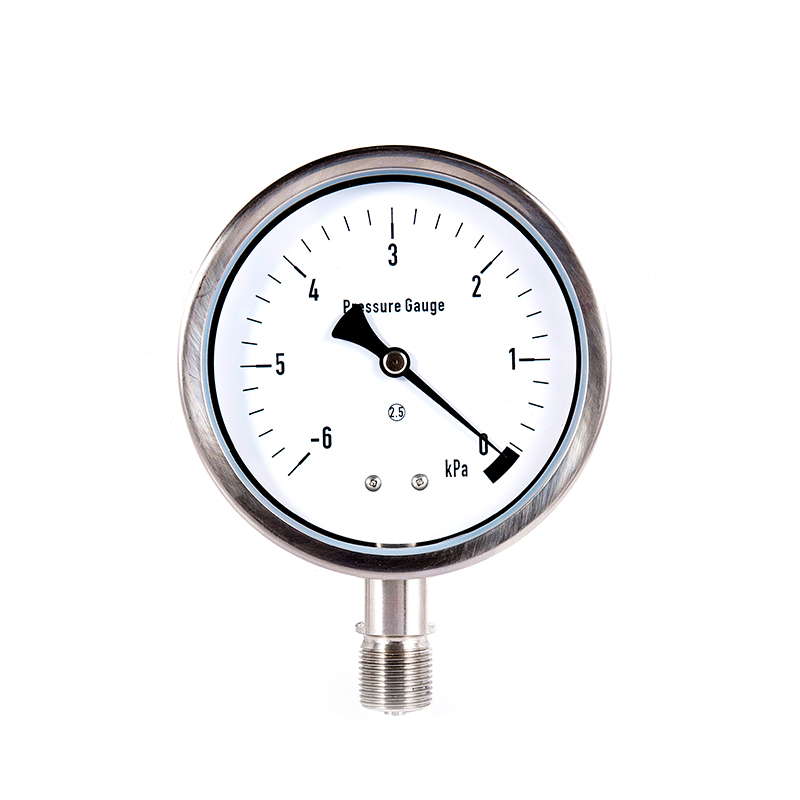

◆ Model: yeb60 yeb100 yeb150
◆ Penggunaan: Siri instrumen ini sesuai untuk mengukur tekanan mikro gas yang rendah tanpa bahaya letupan, bukan crystallization, bukan kondensasi, dan beberapa gas yang menghakis. Sistem Panduan Shell dan Tekanan Instrumen diperbuat daripada 1CR18NI9, dan kotak membran diperbuat daripada 0CR17NI12MO2, 316, 316L.
◆ Parameter teknikal ：
| Nombor model | Yeb60 | Yeb100 | Yeb150 | |
| Diameter nominal | Φ 60 | Φ 100 | Φ 150 | |
| Jenis pemasangan | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Thread penyambung | M14 × 1.5 | M20 × 1.5 | ||
| Kelas ketepatan | 1.6 ； 2.5 | |||
| Julat pengukuran （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Syarat Penggunaan Alam Sekitar | Temp ： -25 ℃～ 55 ℃； Kelembapan relatif : ≤ 80 ％ | |||
| Penilaian Getaran | V · H · 2 | |||
| Bahan kotak membran | 0CR17NI12MO2 、 SUS316 、 SUS316L | |||
| Perumahan, bahan penyambung | 1cr18ni9 、 SUS304 | |||
| Kelas perlindungan | IP65 | |||
| Piawaian pelaksanaan | JB/T 9274 | |||
| Nota: 1. Benang bersama boleh disesuaikan mengikut keperluan pengguna. | ||||
◆ Dimensi luaran:
| Jenis Langsung Radial (ⅰ) | Jenis langsung eksentrik paksi (ⅱ) |
| Jenis langsung konsentrik paksi (iii) | Jenis memasukkan eksentrik paksi (iv) |
| Jenis penyisipan konsentrik paksi (v) | Jenis cembung radial (vi) |
| Nombor model | Dimensi keseluruhan （ mm ） | ||||||
| A | B | C | D | E | d2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| Yeb100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Yeb100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Yeb150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Yeb150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
