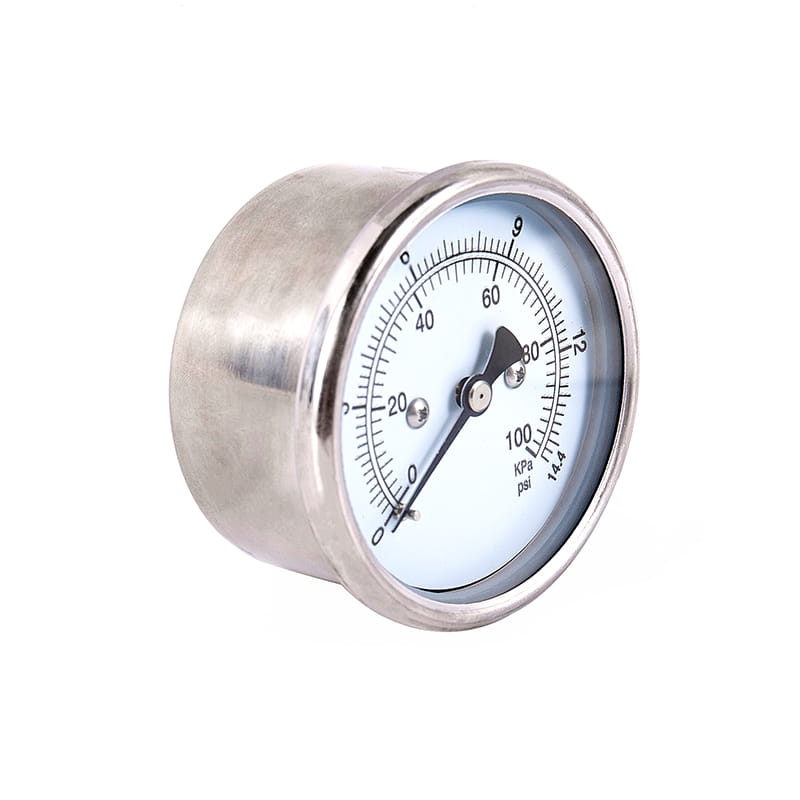

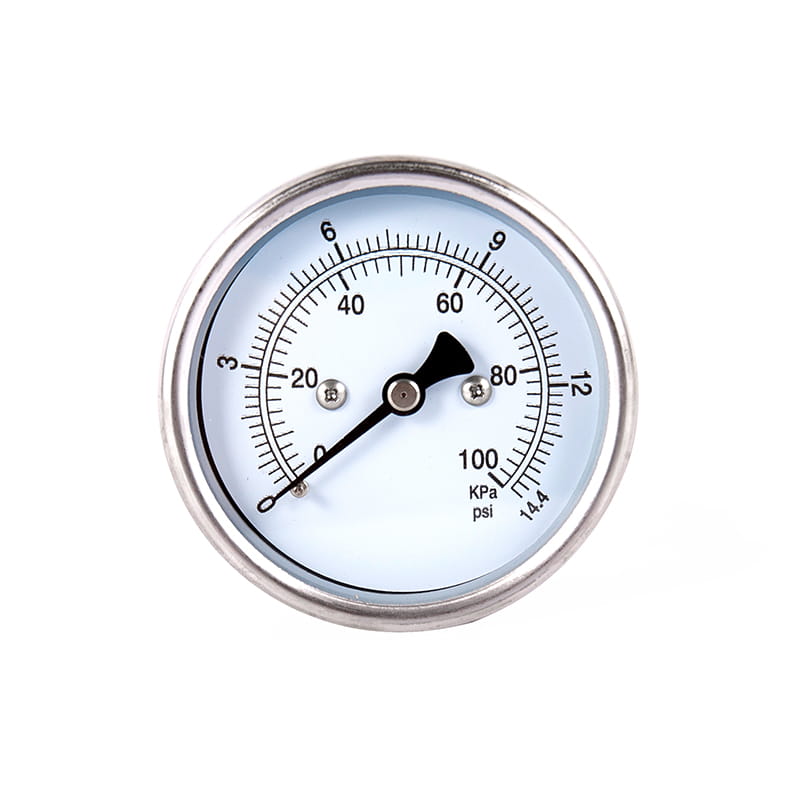

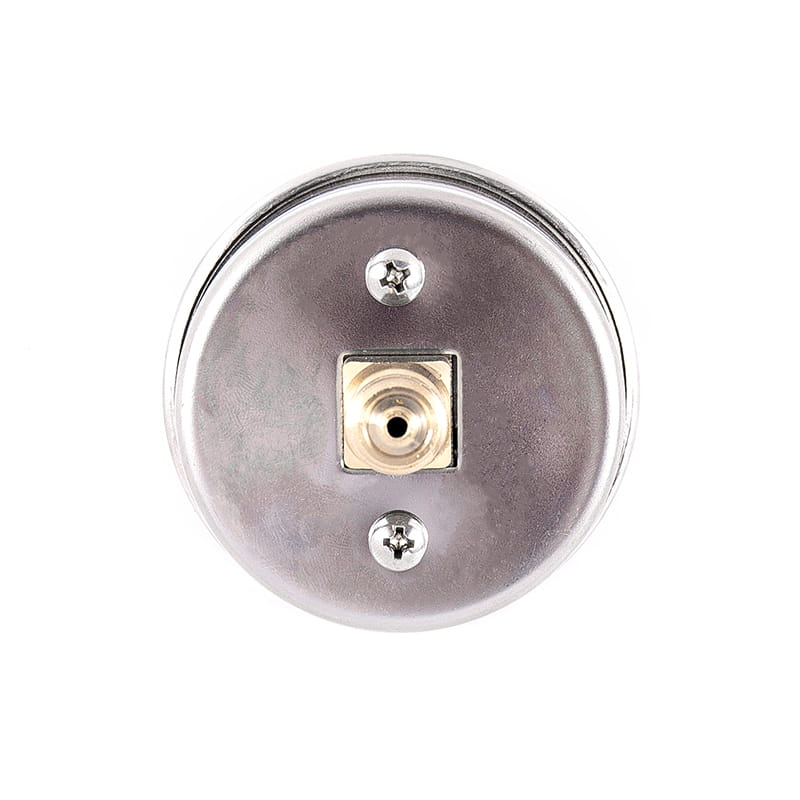

◆ Model: ye60 ye100 ye150
◆ Penggunaan: Tolok tekanan kotak membran juga dipanggil tolok tekanan mikro. Ia sesuai untuk mengukur tekanan mikro gas atau wap yang rendah tanpa bahaya letupan, bukan crystallization, non-kondensasi, dan kesan tidak menghakis pada aloi tembaga dan tembaga.
◆ Parameter teknikal ：
| Nombor model | Ye60 | Ye100 | Ye150 | |
| Diameter nominal | Φ 60 | Φ 100 | Φ 150 | |
| Jenis pemasangan | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Thread penyambung | M14 × 1.5 | M20 × 1.5 | ||
| Kelas ketepatan | 1.6 ； 2.5 | |||
| Julat pengukuran （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Syarat Penggunaan Alam Sekitar | Temp ： -25 ℃～ 55 ℃； Kelembapan relatif : ≤ 80 ％ | |||
| Penilaian Getaran | V · H · 2 | |||
| Bahan kotak membran | QSN4-0.3 | |||
| Kelas perlindungan | IP54 | |||
| Piawaian pelaksanaan | JB/T 9274 | |||
| Nota: 1. Benang bersama boleh disesuaikan mengikut keperluan pengguna. | ||||
◆ Dimensi luaran:

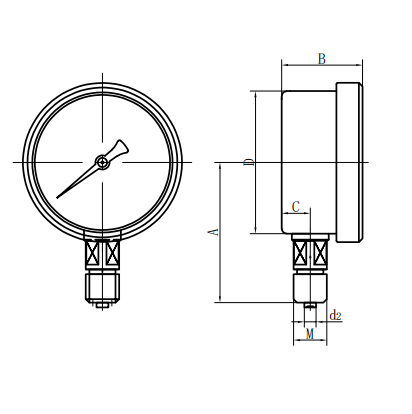

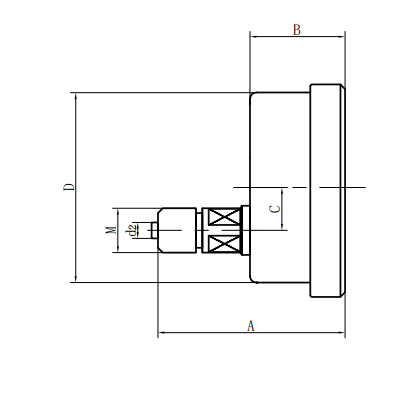

| Jenis Langsung Radial (ⅰ) | Jenis langsung eksentrik paksi (ⅱ) |

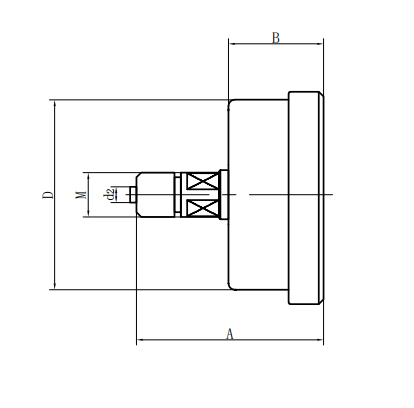

| Jenis langsung konsentrik paksi (iii) | Jenis memasukkan eksentrik paksi (iv) |
| Jenis penyisipan konsentrik paksi (v) | Jenis cembung radial (vi) |
| Nombor model | Dimensi keseluruhan （ mm ） | ||||||
| A | B | C | D | E | d2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
