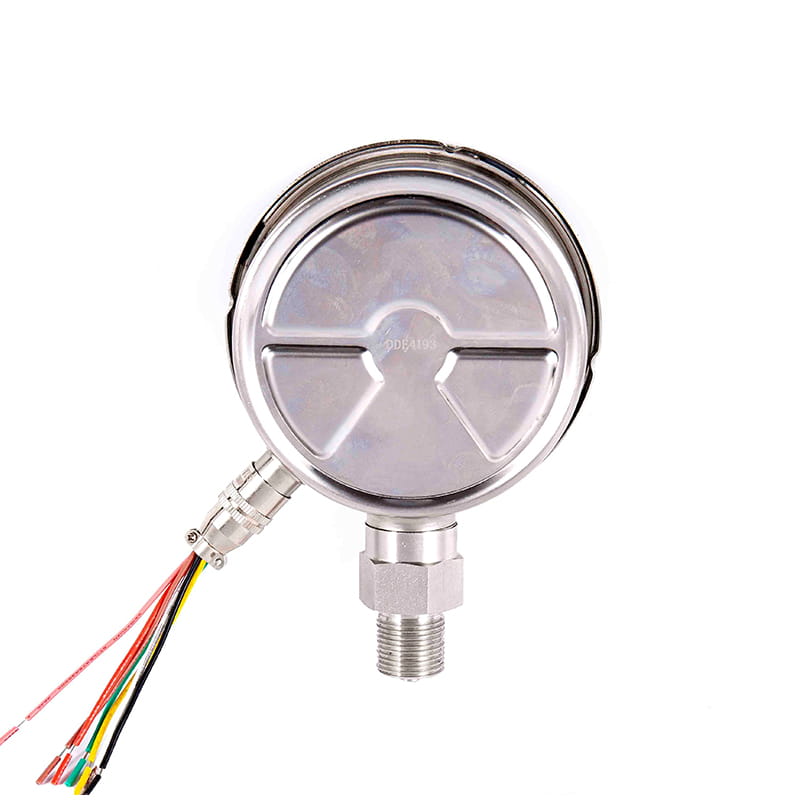

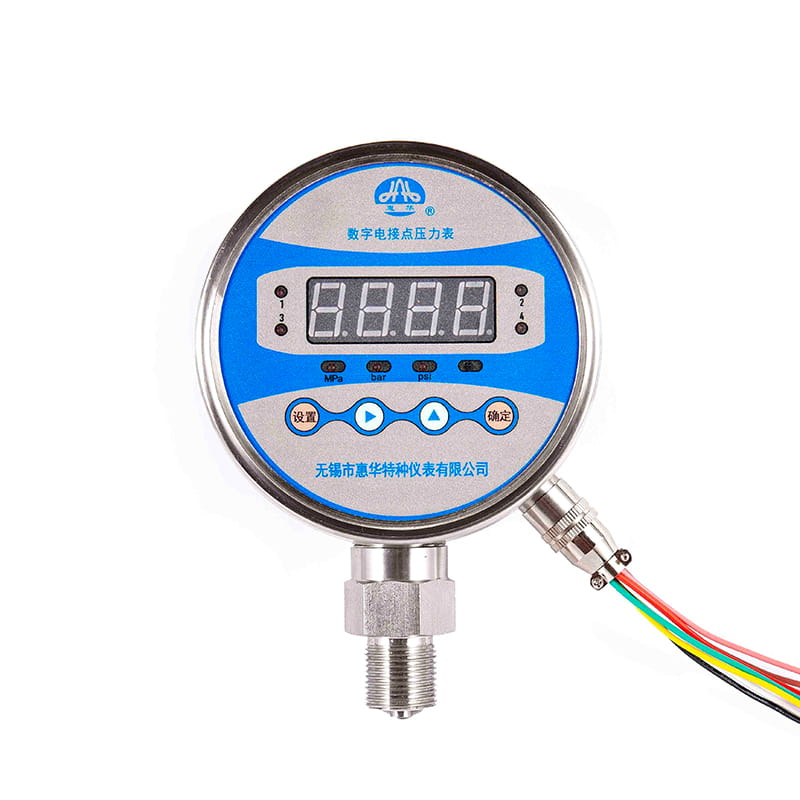

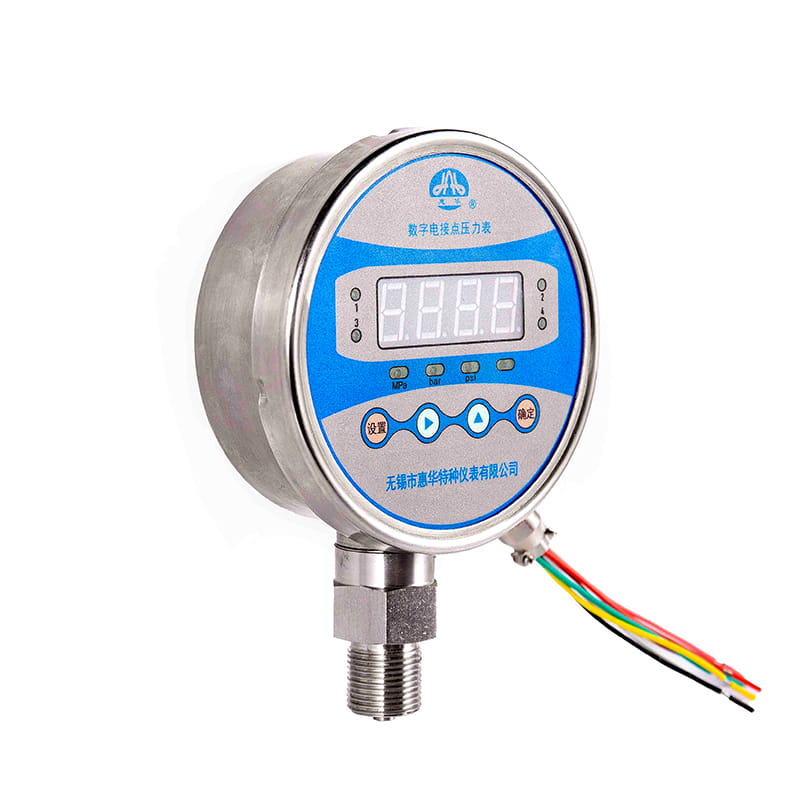

Siri YSX Pintar Digital (Hubungan Elektrik) Tolok Tekanan

◆ Model: YSX 100

◆ PENGENALAN: Tolok tekanan kenalan kata-kata yang bijak digital adalah satu set paparan tekanan, kawalan isyarat, penghantaran tekanan di salah satu produk pintar yang dibangunkan dengan teliti oleh syarikat kami, menggunakan sensor tekanan silikon yang tinggi,

Empat digit Dipimpin Paparan digital untuk bacaan yang jelas dalam kegelapan. MPA , kg/cm2 , Psi , bar dan unit tekanan lain boleh dihidupkan sewenang -wenangnya.

Pelbagai fungsi pratetap modul, output isyarat pintar pelbagai saluran, membuat kawalan proses ringkas dan praktikal:

Isyarat Kawalan Bit: Relay, Thyristor, Transistor ( PNP jenis atau Npn jenis) pilihan.

isyarat penghantaran analog; 4mA ~ 20MA DC isyarat semasa standard, 1v ~ 5v , 1v ~ 10v Isyarat voltan DC standard adalah pilihan, dan mempunyai fungsi penghijrahan pelbagai.

Ia mempunyai penetapan perlindungan beban sumber tekanan untuk melindungi peralatan dari keadaan yang tidak selamat menggunakan tekanan. Fungsi kunci kata laluan tetapan parameter menghalang orang lain daripada mengubah parameter yang ditetapkan secara haram dan mempengaruhi operasi normal peranti.

Dapatkan sebut harga

◆ Parameter teknikal:

Model	YXS100
Pemasangan:	Ⅰ、ⅱ、ⅳ、ⅵ
Benang pemasangan	M20 × 1.5
Kelas ketepatan	0.5 ； 1.0 ； 1.6 (Pilihan)
Mengukur julat （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Mengukur julat （ MPA ）	Benar ruang: -0.1 ~ 0 Tekanan Vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Tekanan: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Syarat Penggunaan Alam Sekitar	Suhu: -10 ° C ~ 85 ° C; Kelembapan relatif: 5 %~ 85 %
Parameter elektrik	★ Bekalan Kuasa (Pilihan): 24V DC ; 220V ac ★ Penggunaan Kuasa: ≤ 1.5w ★ output relay: Beban maksimum: 3A 220V AC; 3A 30V DC Kehidupan Elektrik: 100,000 kali ★ Output Transistor: Beban maksimum: 0.5A 24V DC ★ Output Thyristor: 5A 220V AC Kehidupan Elektrik: 1000000 kali ★ Saluran Kawalan: Unit suis empat hala bebas boleh ditetapkan sewenang-wenangnya dalam julat ★ Output isyarat analog: Isyarat semasa standard: ( 4 ~ 20 ) ma dc Isyarat voltan standard: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Perlindungan ingress	IP63
Penilaian seismik	V · H · 3
Pelbagai jarak jauh	10% julat
Kadar kemas kini data	3 kali / Sec
Pendawaian	Sila rujuk manual arahan untuk maklumat lanjut
Menguatkuasakan standard	JB/T 7392
Nota: Ia juga boleh dibuat ke dalam benang paip atau benang paip tirus mengikut keperluan pengguna (lihat panduan pemilihan).

◆ Dimensi:

Radial Langsung (I.)

Paksi Eksentrik Langsung (ii.)

Gunung siram eksentrik paksi (iv.)

Radial cembung gunung (vi.)

Model	Dimensi ( mm )
Model	A	B	C	D	d0	d1	d2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
