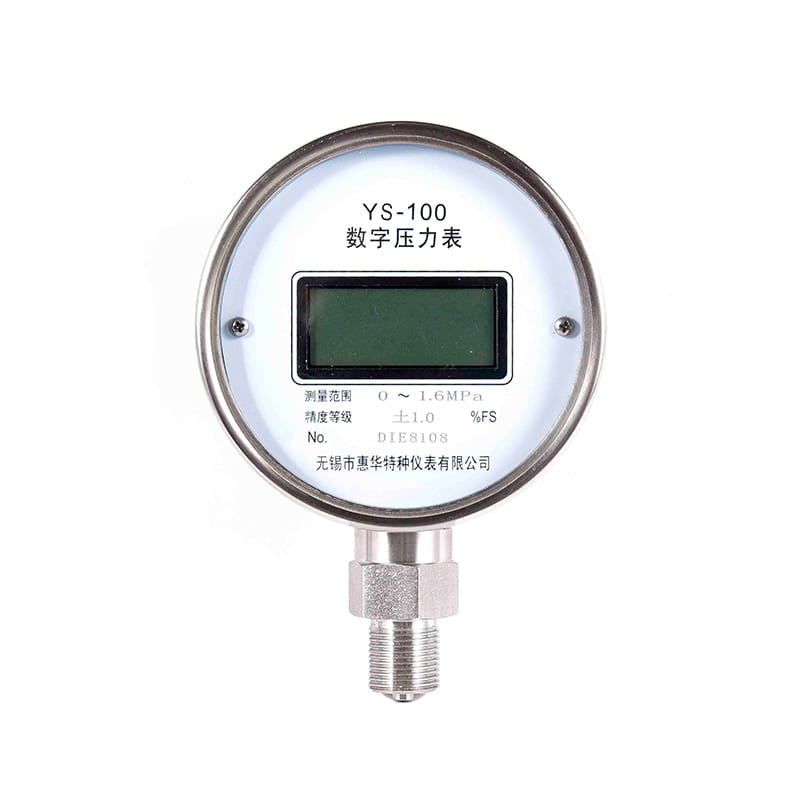

◆ Model: YS100 YS150
◆ PENGENALAN: Tolok tekanan digital ini mempunyai bentuk yang indah, prestasi yang stabil dan pengukuran yang tepat; Ia menggabungkan teknologi mikropemproses terkemuka di dunia dan algoritma penukaran analog-ke-digital maju untuk mencapai ketepatan yang tinggi dan penggunaan kuasa yang rendah.
Mengguna pakai cip yang diimport, ia boleh menghafal dan mengekalkan nilai puncak tekanan tertinggi dan nilai Lembah Tekanan terendah dalam proses pengambilalihan dan pengukuran data instrumen. Mengguna pakai teknologi paparan kristal cecair skrin besar untuk menjadikan data jelas dan mudah dibaca. Teknologi latar belakang yang unik boleh digunakan secara normal pada waktu malam.

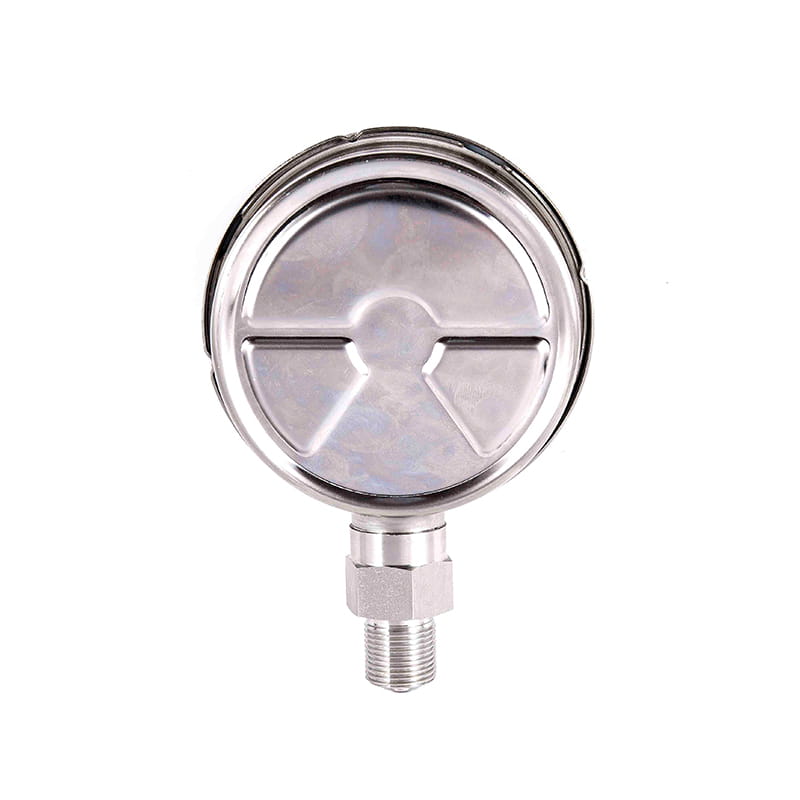

Shell yang diperbuat daripada keluli tahan karat, rintangan kakisan, ketahanan terhadap getaran mekanikal, badan secara keseluruhan menggunakan teknologi pengedap, boleh digunakan dalam pelbagai persekitaran yang kompleks.
Produk ini mempunyai prestasi yang sama seperti alat pengukur tekanan digital asing, yang merupakan pilihan yang ideal untuk menggantikan instrumen yang diimport dan alat pengukur mekanikal tradisional.
◆ Penggunaan Utama:
1. Ia boleh digunakan untuk menentukur alat pengukur tekanan umum, alat pengukur tekanan ketepatan, monitor tekanan darah atau instrumen tekanan lain. Ia juga boleh digunakan secara meluas untuk pengukuran tekanan yang tepat; 2.
2. Suntikan air medan minyak, pengukuran tekanan peralatan telaga, peralatan paip peralatan paip dan pengukuran tekanan saluran paip; 3.
3. Industri Petrokimia: Vakum, Tekanan Mikro dan Gas Kakisan dan Tekanan Cecair Dalam Proses Pengeluaran
Industri petrokimia: vakum, tekanan mikro dan gas menghakis dan tekanan cecair dalam pengukuran proses pengeluaran; 4.
4. Aplikasi OEM sistem hidraulik, penyejukan dan pemantauan proses.
5. Medium suhu tinggi, pengukuran ketinggian medium dan cecair likat; 6.
6. Penghawa dingin, peralatan pemprosesan gas, ventilator, peralatan perubatan, labouratories, pemampat dan pengukuran tekanan isobaric.
Pengukuran daya.
◆ PArameter teknikal:
| Model | YS-100 | YS-150 | ||||
| Diameter nominal | Φ 100 | Φ 150 | ||||
| Jenis pemasangan | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Benang pemasangan | M20 × 1.5 | |||||
| Mengukur julat | Kaedah pengukuran | Kelas ketepatan ( %Fs) | Julat suhu ketepatan yang dijamin | |||
| (0 ~ 60) Pa | Tekanan pembezaan | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Pa | Tekanan pembezaan | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Tekanan pembezaan | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Tekanan pembezaan | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) kPa | Tekanan tolok, tekanan pembezaan | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) kPa | Tekanan tolok, tekanan mutlak | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Tekanan tolok | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Tekanan tolok | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Tekanan tolok | 0 ℃ ~ 50 ℃ | ||||
| Unit tekanan yang diperkenalkan di atas kegunaan Pa , dan unit tekanan lain juga boleh digunakan dalam aplikasi praktikal, seperti: KGF/CM2 、 bar 、 mbar 、 psi 、 mmh2o 、 mmhg 、 atm | ||||||
| Syarat Penggunaan Alam Sekitar | Suhu: -10 ° C ~ 50 ° C.; Relative humidity: < Tekanan atmosfera: 86 ~ 106kpa | |||||
| Antara muka komunikasi | ★ Pelabuhan Siri Komunikasi: RS232 ★ kadar baud: 2400 , 4800 , 9600 Pilihan (lalai kilang 9600 ) ★ Panjang data: 8 bit; Hentikan bit: 2 bit ★ Alamat Meter: 1 ~ 112 | |||||
| Ciri tambahan | ★ Pengukuran suhu: - 30 ° C. ~ 90 ° C; Resolusi: ± 0.1 °C ★ Rakaman Puncak: Rekod nilai tekanan maksimum dan minimum yang berlaku semasa pengukuran ★ Penggera Overvoltage: Ambang penggera boleh ditetapkan sewenang -wenangnya dalam julat pengukuran ★ Timer Shutdown: Anda boleh menetapkan pemasa untuk ditutup | |||||
| Dail analog | ★ Peratusan Tekanan Petunjuk: Penunjuk memaparkan peratusan julat pengukuran tekanan dalam bentuk kipas ★ Petunjuk turun naik tekanan: ayunan penunjuk menunjukkan berapa banyak pengukuran tekanan sekunder yang bersebelahan ★ Tekanan Tekanan Tekanan Tekanan Petunjuk: Susunan tiga petunjuk digunakan untuk menunjukkan sama ada nilai tekanan semasa melebihi ambang penggera | |||||
| Paparan di skrin | Fstn Skrin LCD; 5 digit paparan; Lampu latar biru | |||||
| Mod bekalan kuasa | Bateri terbina dalam (sila rujuk manual arahan untuk model bateri) | |||||
| Penilaian seismik | V · H · 3 | |||||
| Perlindungan ingress | IP63 | |||||
| Menguatkuasakan standard | JB/T 7392 | |||||
| Nota: Ia juga boleh dibuat ke dalam benang paip atau benang paip tirus mengikut keperluan pengguna (lihat panduan pemilihan). | ||||||
◆ Dimensi:
| Radial Langsung (I.) | Paksi Eksentrik Langsung (ii.) |
| Gunung siram eksentrik paksi (iv.) | Radial cembung gunung (vi.) |
| Model | Dimensi ( mm ) | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
