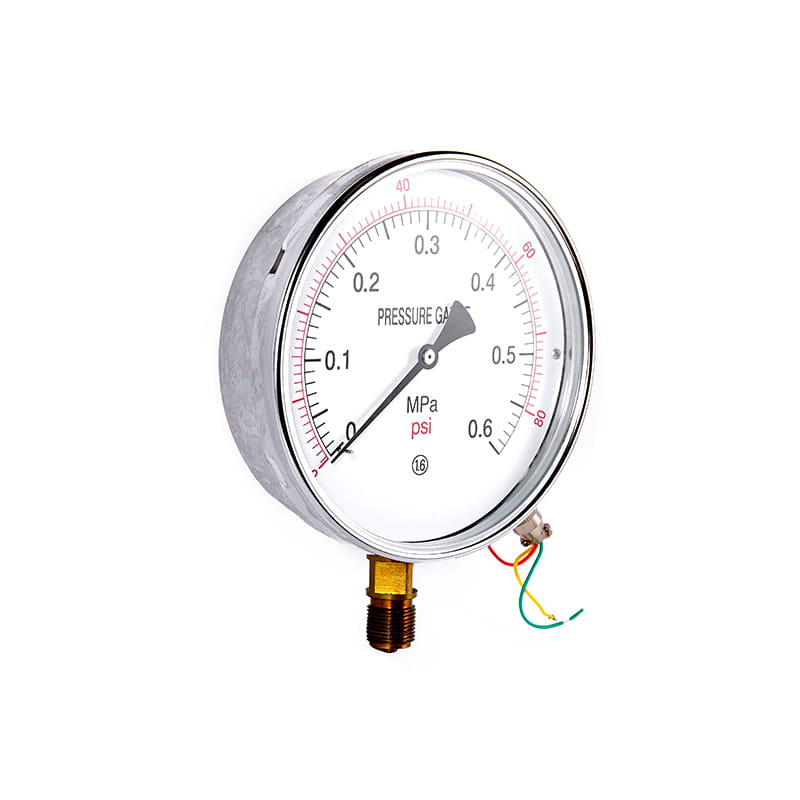

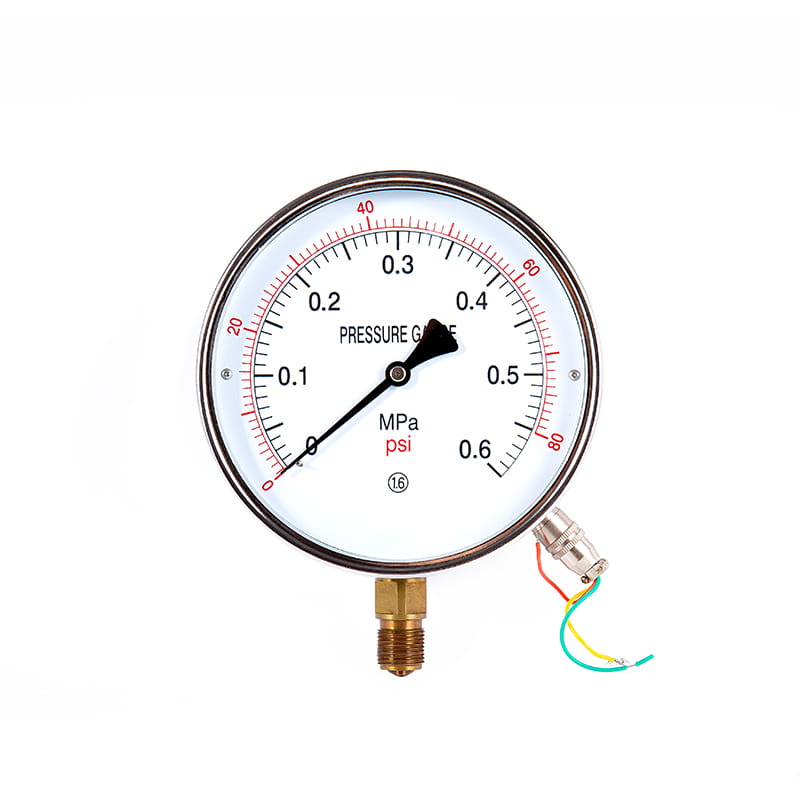

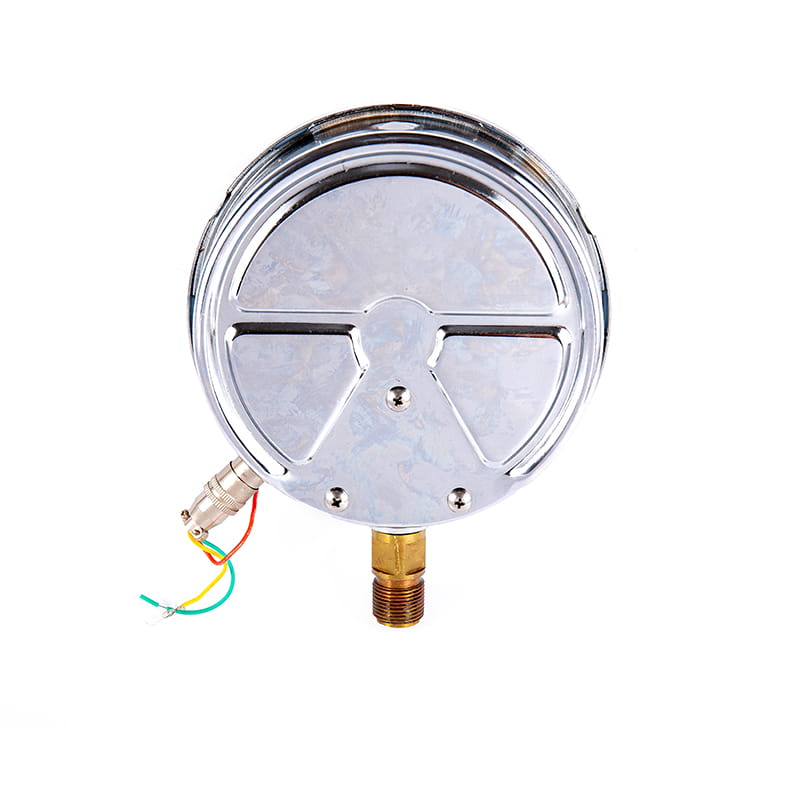

Tolok tekanan jauh YTT

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Permohonan: Instrumen jenis ini sesuai untuk mengukur tekanan cecair, gas atau wap tanpa bahaya letupan, tiada penghabluran, tiada pemejalan, dan tiada kesan menghakis pada aloi tembaga dan tembaga.

Sebagai tambahan kepada petunjuk tempatan nilai tekanan, instrumen juga boleh terus output ( 0 ~ 10 ) ma atau ( 4 ~ 20 ) ma Isyarat DC, yang boleh dihantar ke bilik kawalan pada jarak jauh, dan boleh digunakan dengan instrumen paparan digital pintar untuk membentuk sistem automatik untuk paparan, rakaman, pelarasan dan kawalan.

Instrumen ini telah menjalani transformasi utama di dalam, pengubah pembezaan asal telah dikeluarkan dan digantikan dengan elemen penginderaan voltan silikon penyebaran, supaya bahagian paparan tempatan dan bahagian output isyarat telah menjadi dua sistem bebas, dan ketepatan isyarat output dan kebolehpercayaan telah bertambah baik, dan ketepatan dapat mencapai 1.0 atau bahkan 0.5 tahap.
◆ Sekiranya perlu membuat tolok tekanan jenis shockproof, ia boleh diisi dengan gliserin atau minyak silikon.

Dapatkan sebut harga

◆ Parameter teknikal:

Model		YTT100	YTT150	YTT100A	YTT150A
Diameter nominal		Φ 100	Φ 150	Φ 100	Φ 150
Jenis pemasangan	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Parameter elektrik		★ Kuasa Bekalan: 24V DC ★ Isyarat Output: ( 4 ~ 20 ) ma dc ★ Rintangan Beban: 250 Ω		★ Kuasa Bekalan: 220V ac ★ Isyarat Output: ( 0 ~ 10 ) ma dc ★ Rintangan Beban: ≤ 1.5k Ω
Pendawaian
Kelas ketepatan		1.6
Ketepatan output isyarat		1.0 ； 0.5
Mengukur julat （ MPA ）		Benar ruang: -0.1 ~ 0 Tekanan Vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Syarat Penggunaan Alam Sekitar		Suhu: -10 ° C ~ 55 ° C; Kelembapan relatif: ≤ 85 %
Penilaian rintangan getaran		V · H · 3
Perlindungan ingress		IP54
Menguatkuasakan standard		JB/T 10203
Benang pemasangan		M20 × 1.5
Nota: Benang bersama boleh dibuat ke dalam benang paip atau benang paip tirus mengikut keperluan pengguna (lihat panduan pemilihan).

◆ Dimensi:

Radial Langsung (I.)

Paksi Eksentrik Langsung (ii.)

Gunung siram eksentrik paksi (iv.)

Radial cembung gunung (vi.)

Model	Dimensi ( mm )
Model	A	B	C	D	d0	d1	d2	M
YTT100- Ⅰ YTT100A- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ YTT100A- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ YTT100A- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ YTT100A- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ YTT150A- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ YTT150A- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ YTT150A- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ YTT150A- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
