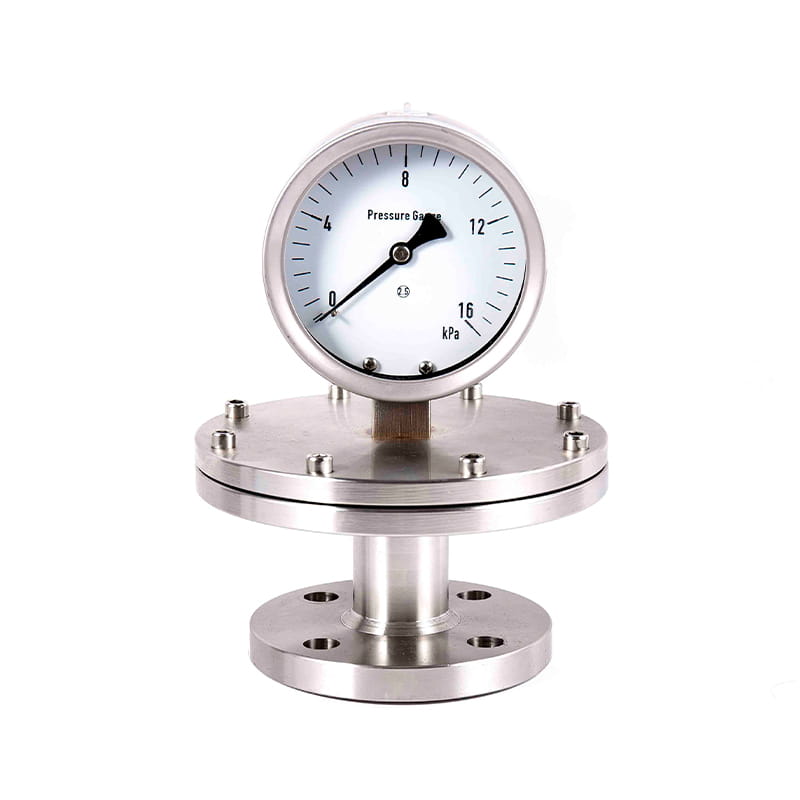

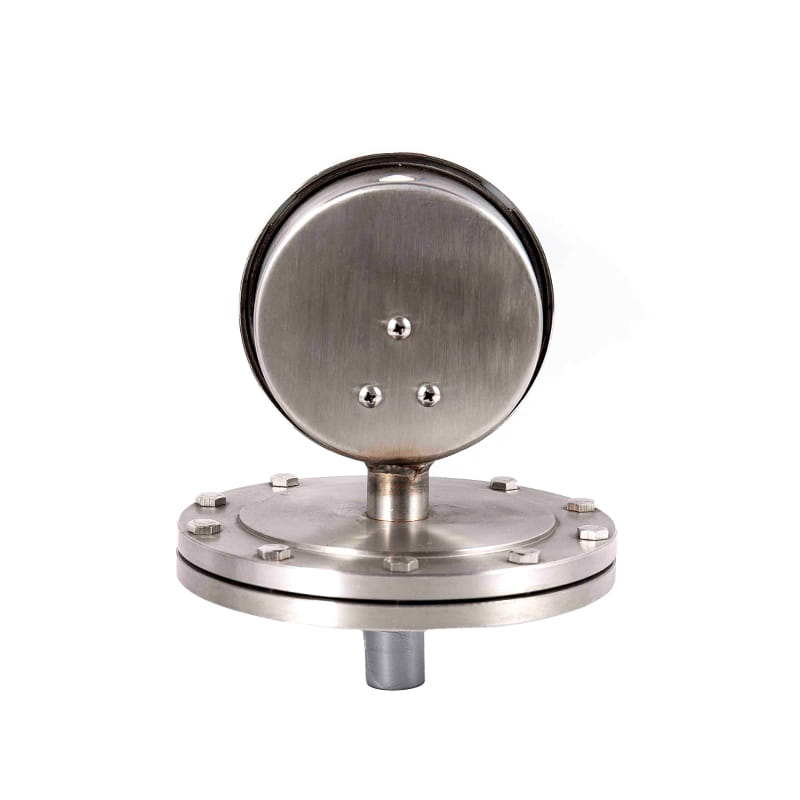

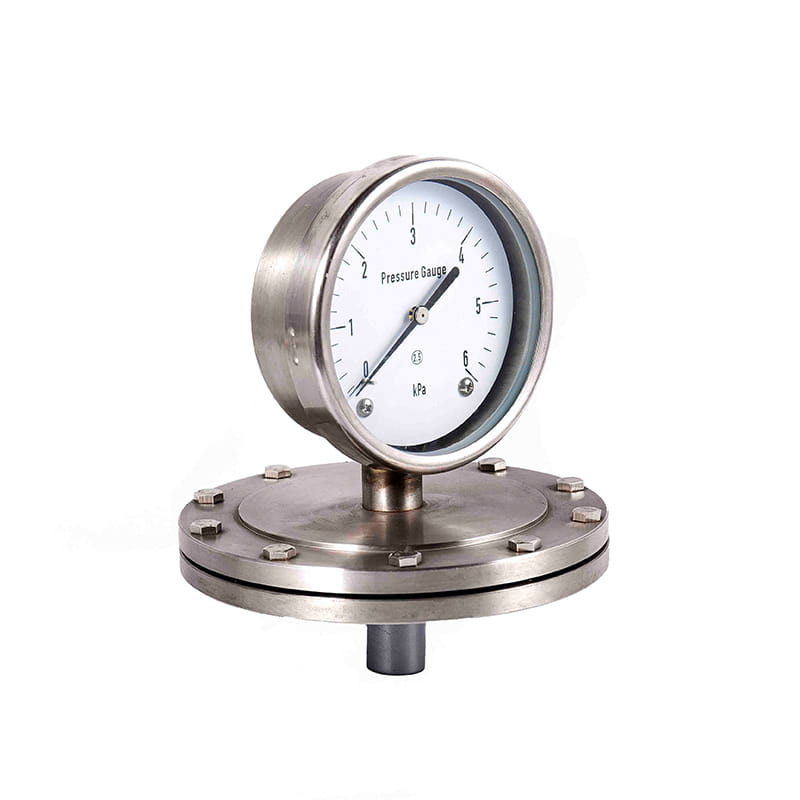

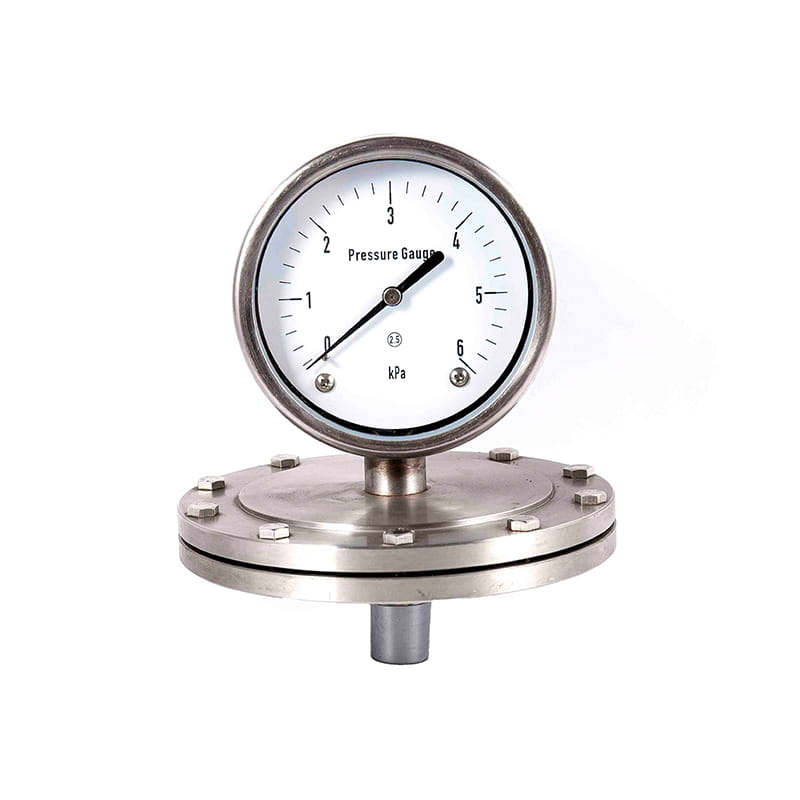

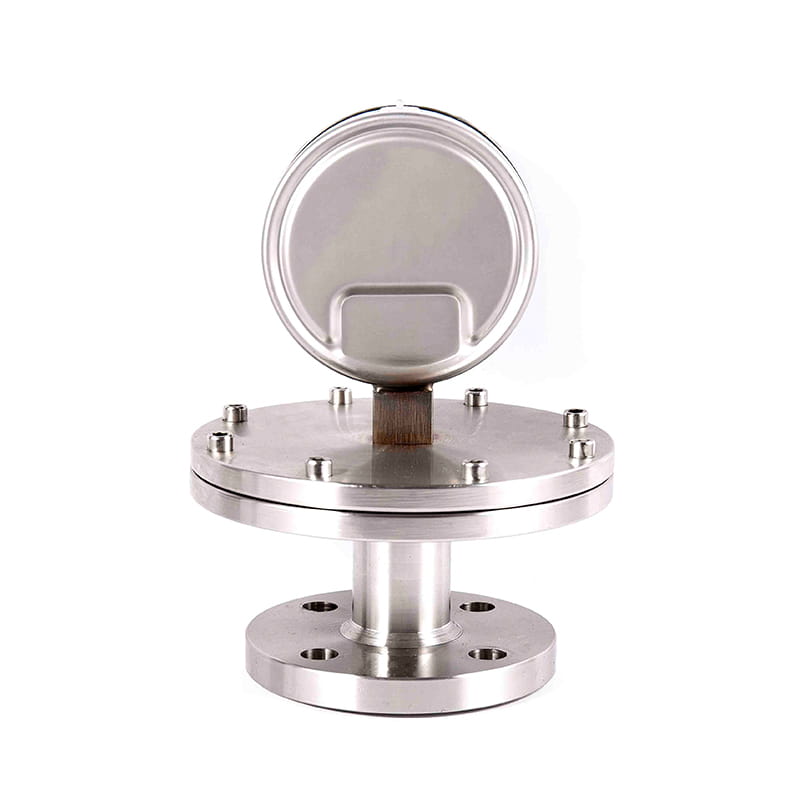

◆ Model: YP100-L YP150-L YP100-F YP150-F
◆ Parameter teknikal:
| Model | YP100-L. 、 YP100-F | YP150-L 、 YP150-F |
| Diameter nominal | F 100 | F 150 |
| Kelas ketepatan | 2.5 | |
| Mengukur julat （ KPA ） | Tekanan negatif: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Tekanan positif: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Tekanan positif dan negatif: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Mengukur julat （ MPA ） | Vakum: -0.1 ~ 0 Tekanan Vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Gunakan suhu ambien | -40 ℃～ 70 ℃ | |
| Bahan diafragma | Ocr18ni12mo2ti ; SUS316 ; | |
| Jenis pemasangan | Berulir ( L ); Bebibir ( F ), ( F1 ) | |
| Penilaian rintangan getaran | V · H · 2 | |
| Perlindungan ingress | IP64 | |
| Menguatkuasakan standard | JB/T 5491 | |
◆ Dimensi luaran:
Berulir ( L. )
| Model | Dimensi ( mm ) | |||||
| A | D | D1 | SW | L. | M | |
| YP100-L | 135 | Φ 97.5 Micropressure φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Nota: Benang Bersama ( M ) boleh dibuat ke dalam benang paip atau benang paip tirus mengikut keperluan pengguna (lihat panduan pemilihan). | ||||||
