Siri YN 100% Copper Connection Connection Gempa Tegas (Seismik) Tolok Tekanan

◆ Model: YN40 YN50 YN60 YN75 YN100 YN150
◆ Penggunaan: Siri instrumen ini mempunyai rintangan kejutan yang baik, terutama yang sesuai untuk tempat -tempat yang mempunyai getaran yang kuat terhadap jentera alam sekitar, dan dapat menahan pulsasi ganas, kejutan dan memunggah secara tiba -tiba tekanan sederhana. Ia sesuai untuk mengukur tekanan cecair, gas atau stim yang tidak mempunyai bahaya letupan, tidak mengkristal, tidak menguatkan, dan tidak mempunyai kesan menghakis pada aloi tembaga dan tembaga. Instrumen ini menunjukkan bacaan yang stabil dan jelas. Ia digunakan secara meluas dalam jentera berat, perlombongan, petroleum, industri kimia, metalurgi, kuasa elektrik dan jabatan lain.
◆ Dalam permohonan praktikal, mengikut ciri-ciri khas pelbagai media (seperti larangan minyak, tahan api, tahan kakisan, dll), keperluan instrumen adalah berbeza, jadi siri instrumen ini memperoleh banyak instrumen khas yang sepadan, diameter nominal mereka, jenis pemasangan, tahap ketepatan,
2.1 Sesuai untuk mengukur tekanan media mudah terbakar dan letupan. Adalah dilarang sama sekali untuk menghubungi bahan -bahan mudah terbakar. Rawatan degreasing dibuat sebelum meninggalkan kilang dan diuji untuk bebas daripada gris.
2.1.1 yon siri siri kejutan (seismik) tolok tekanan oksigen
2.1.2 YHN Series Shock-Resistant (Seismic) Tolok Tekanan Hidrogen
2.1.3 Siri Yyn Siri Kejutan (Kejutan) Tolok Tekanan Acetylene
2.2 Bahan yang digunakan adalah tahan terhadap kakisan medium atau instrumen tidak mempunyai kesan pada medium, dan untuk memastikan bahawa unsur -unsur pengesanan dan antara muka bersih dan bebas daripada gris.
2.2.1 Siri Yan Tekanan Tekanan Ammonia Kejutan (Kejutan)
2.2.2 Siri YDQN Siri Tekanan Nitrogen Tekanan (Kejutan)

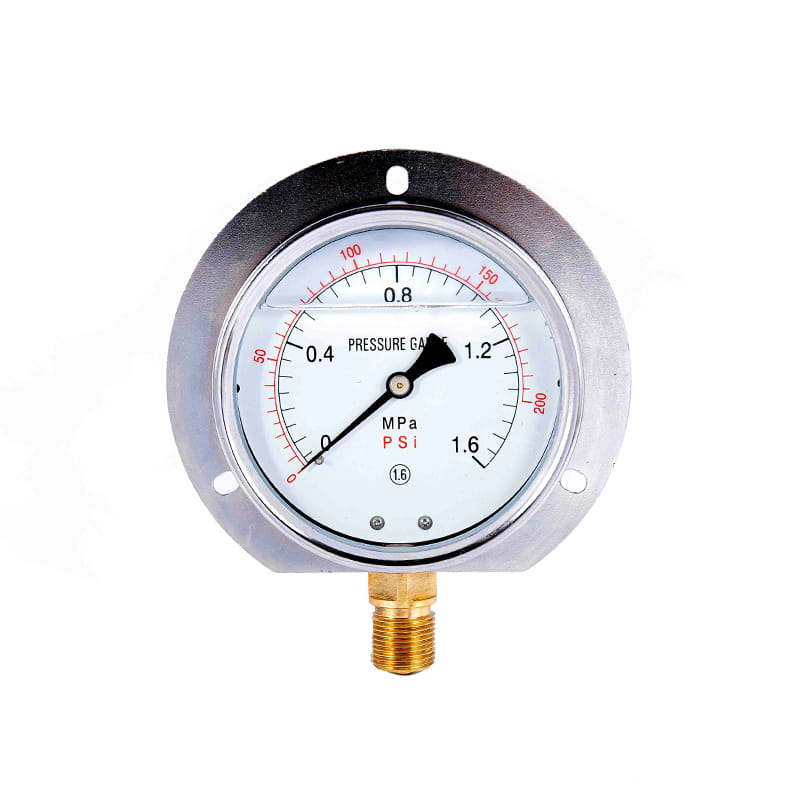

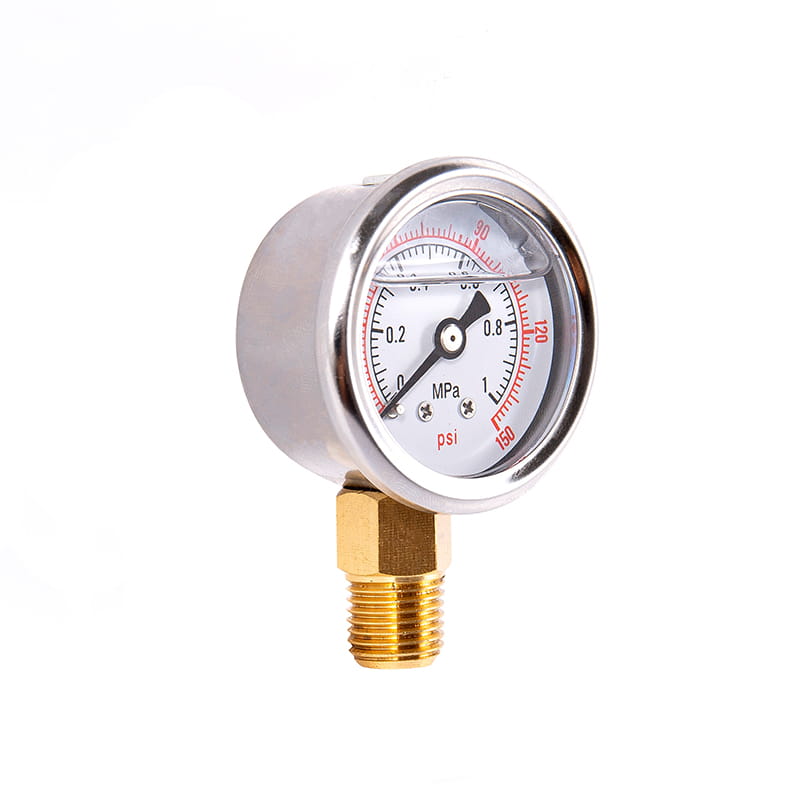

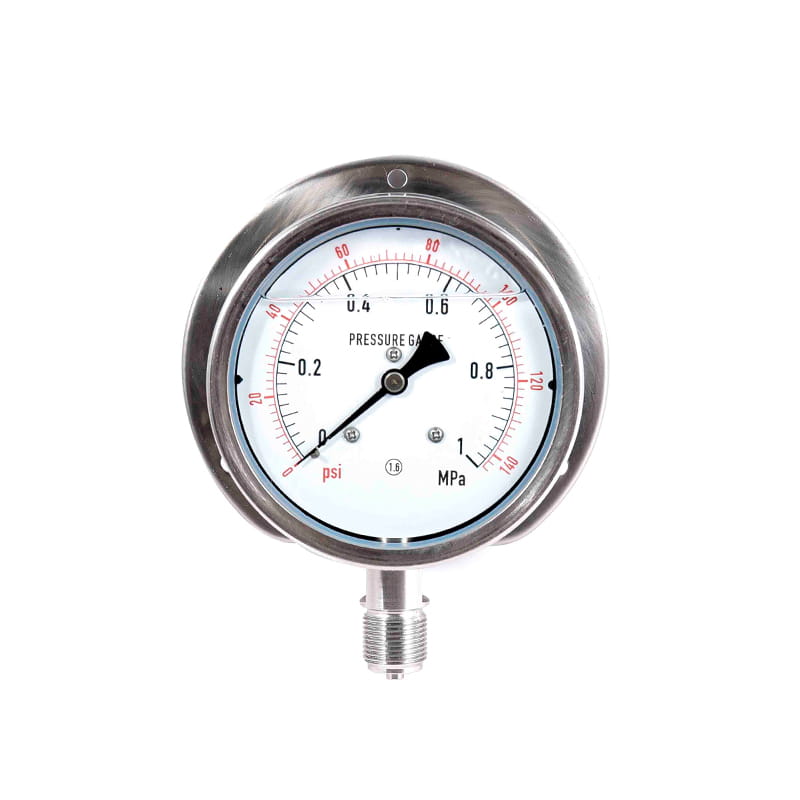

YN Series Shock-Proof Tekanan Tolok
Model: 40mm (1.5 "), 50mm (2"), 60mm (2.5 "), 100mm (4"), 150mm (6 ")

Pengenalan:
Siri instrumen mempunyai rintangan kejutan yang sangat baik, petunjuk stabil, pembacaan yang jelas, dan sangat sesuai untuk digunakan di tempat -tempat dengan getaran mekanikal yang sengit. Mereka juga boleh menahan denyutan drastik, kesan, dan pengurangan beban secara tiba-tiba medium. Mekanisme penyerap kejutan dan reka bentuk yang dipenuhi cecair (biasanya gliserin dan minyak silikon) membolehkan tolok tekanan ini untuk memastikan pengukuran tekanan yang boleh dipercayai dan tepat walaupun di bawah keadaan kompleks dan buruk. Oleh kerana keanjalan dan ketepatannya, ia digunakan secara meluas dalam pelbagai industri.

Dapatkan sebut harga

◆ Parameter teknikal ：

Nombor model		YN40	YN50	YN60	YN75	YN100	YN150
Diameter nominal		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Borang pemasangan	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Thread penyambung		M10 × 1		M14 × 1.5		M20 × 1.5
Kelas ketepatan		2.5				1.6
Julat pengukuran （ MPA ）		Kosong: -0.1 ～ 0 Tekanan vakum: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Syarat Penggunaan Alam Sekitar		Temp: -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Penilaian Getaran		V · H · 4
Bahan tiub Borden		QSN4-0.3
Kelas perlindungan		IP65
Piawaian pelaksanaan		JB/T6804
Nota: 1. Benang bersama boleh disesuaikan mengikut keperluan pengguna.

◆ Dimensi luaran:

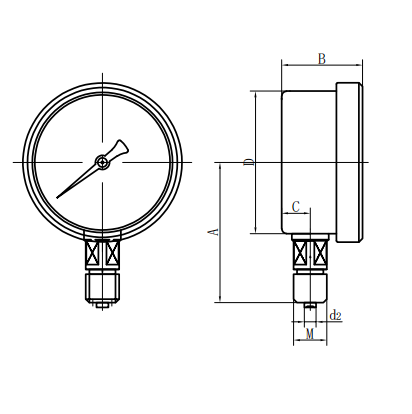

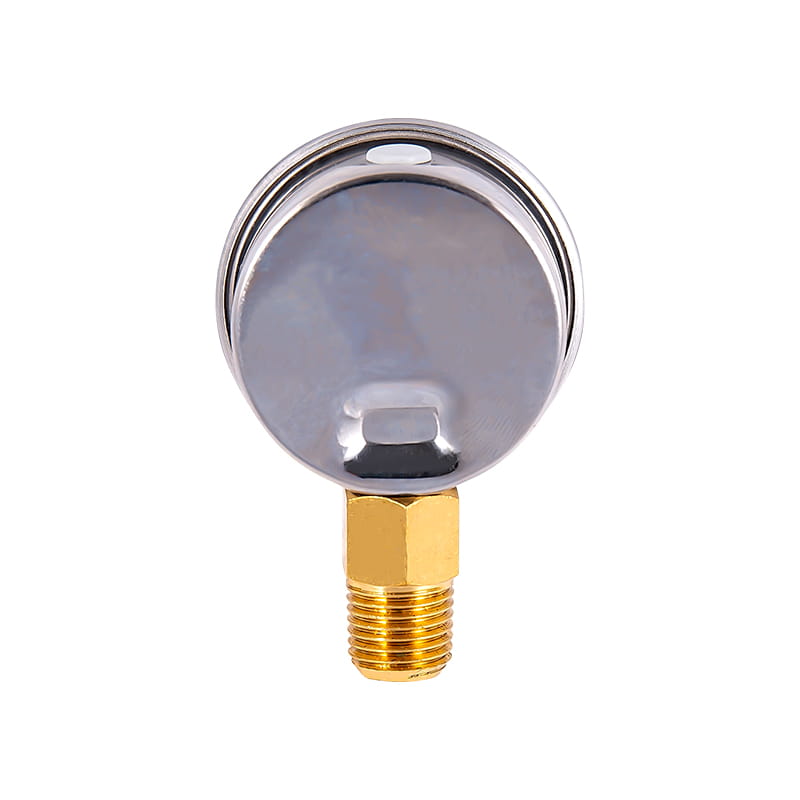

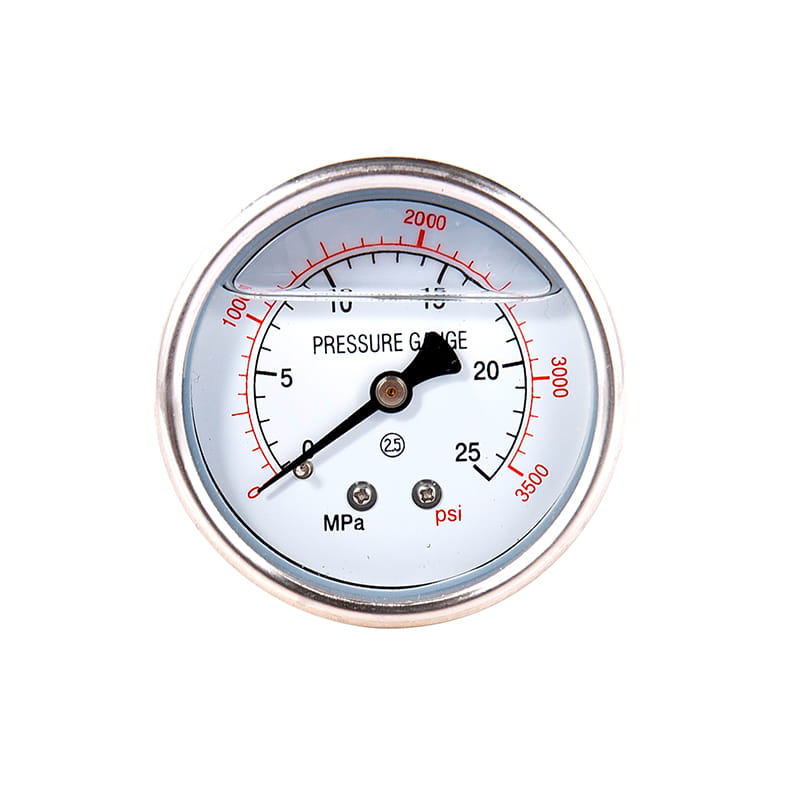

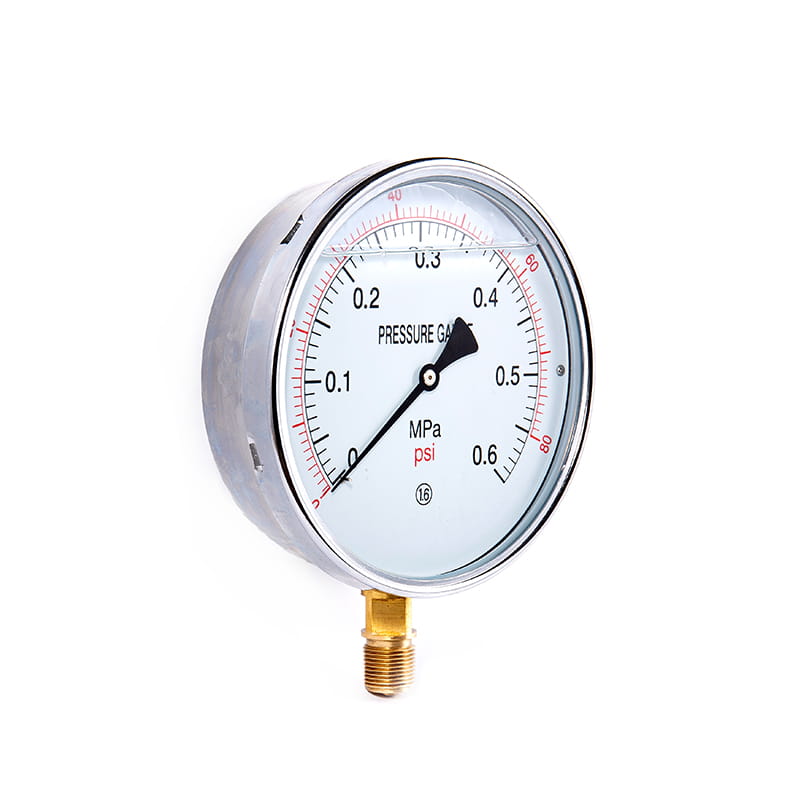

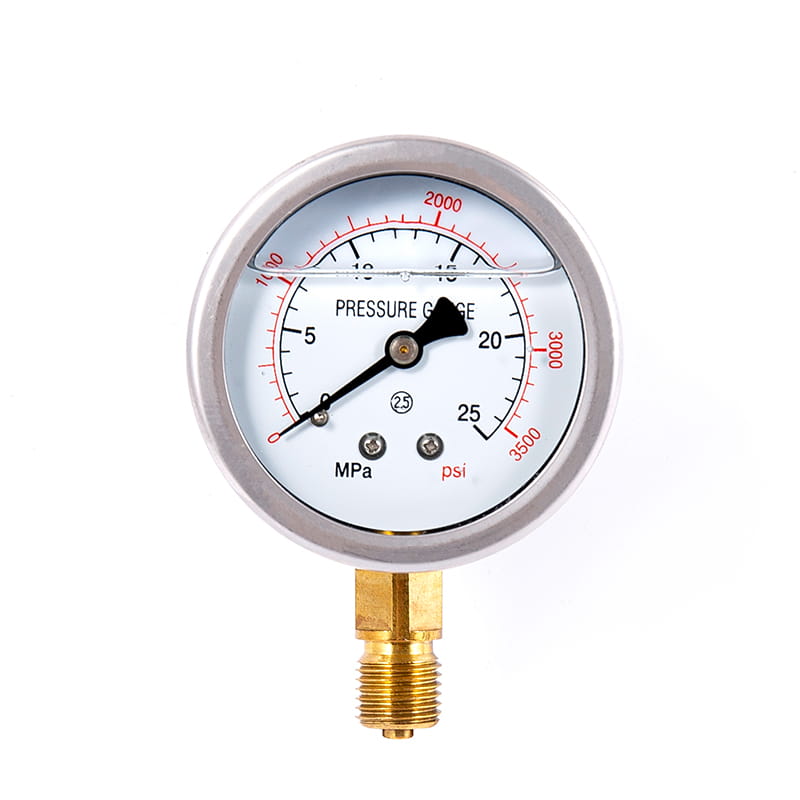

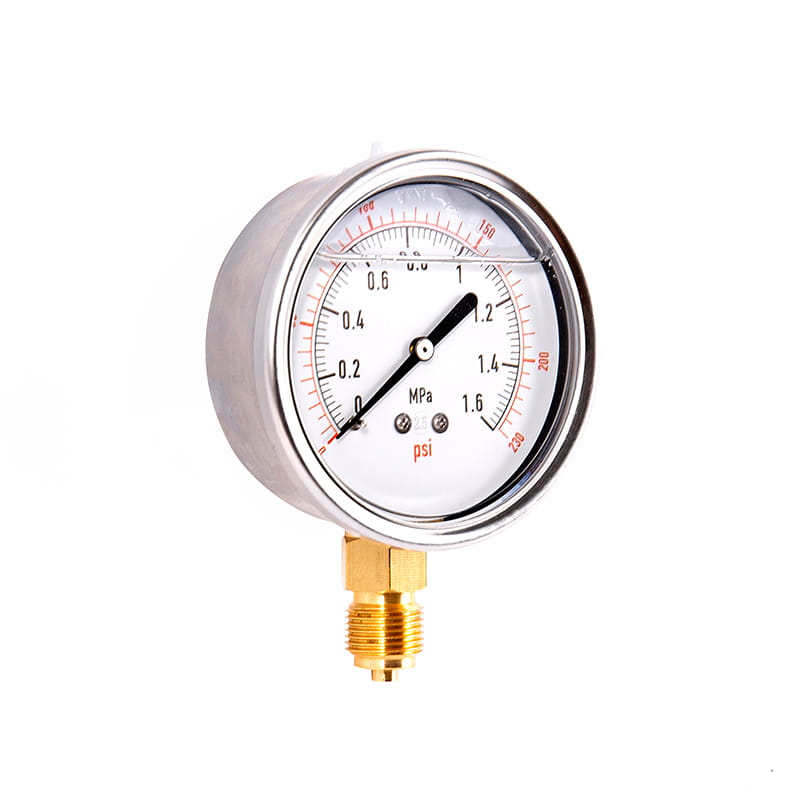

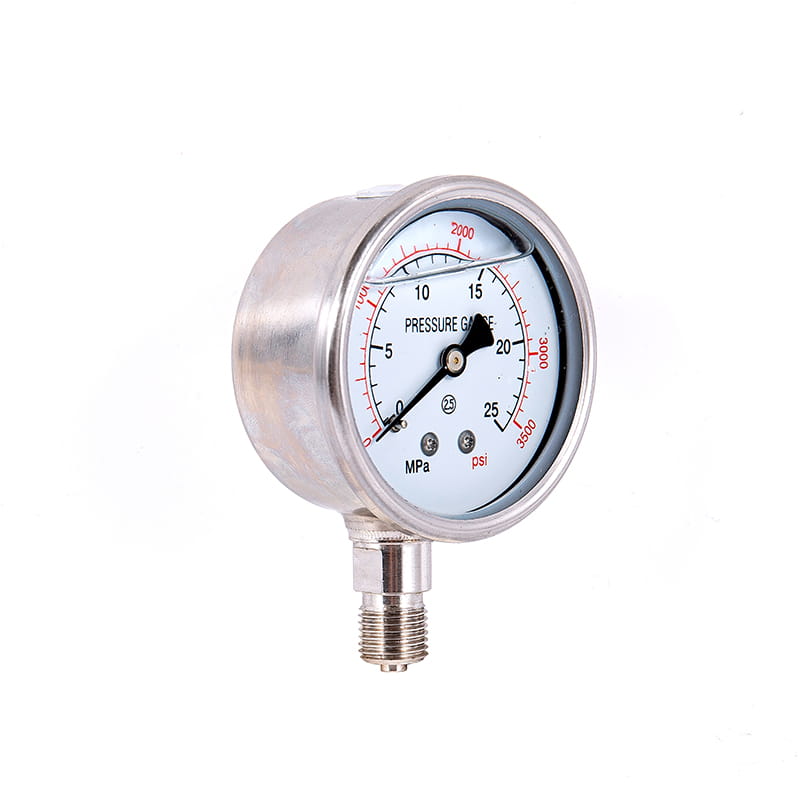

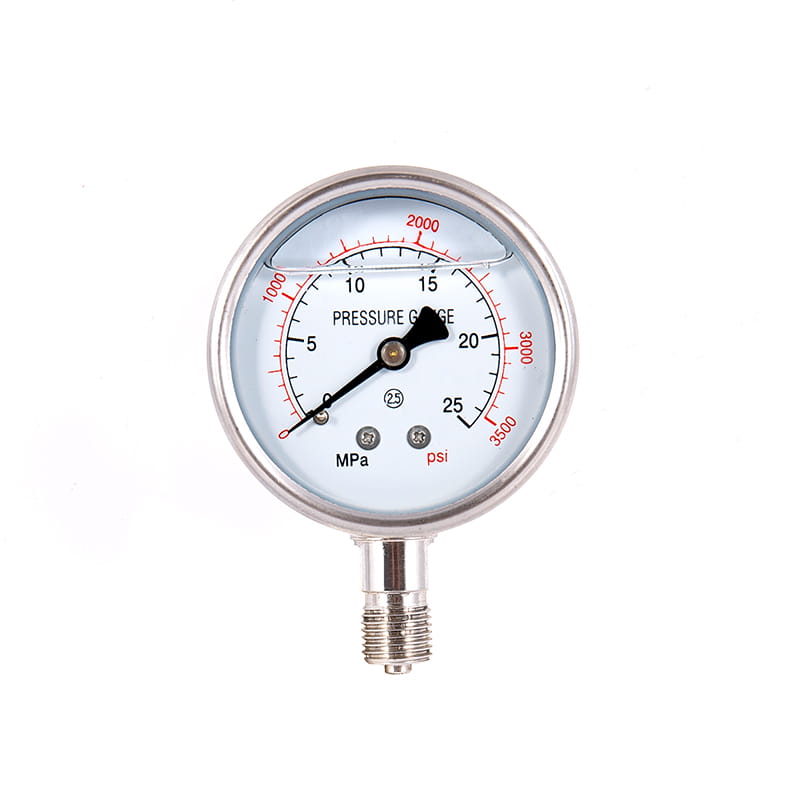

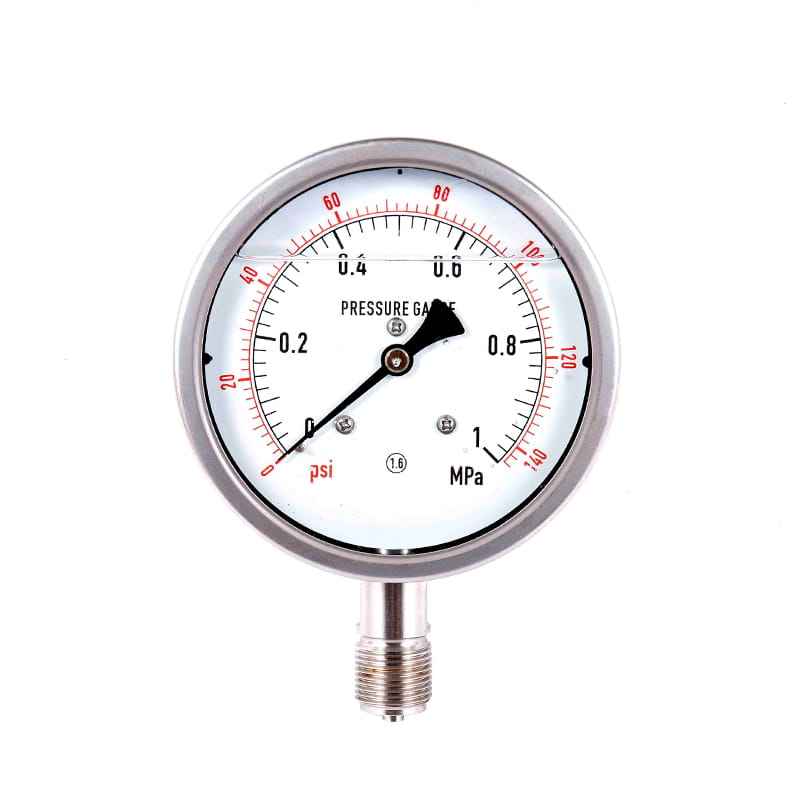

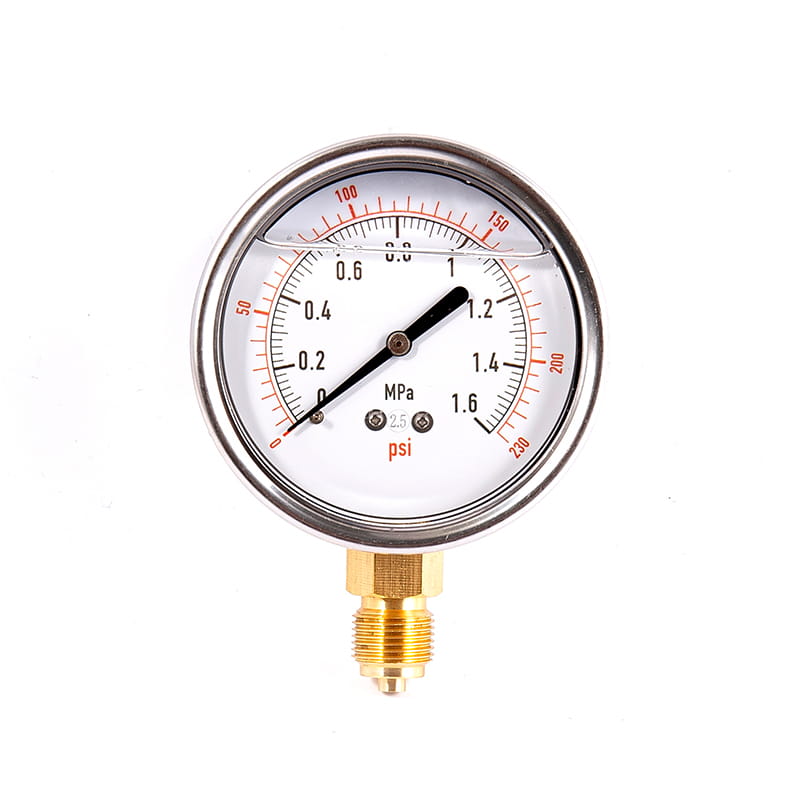

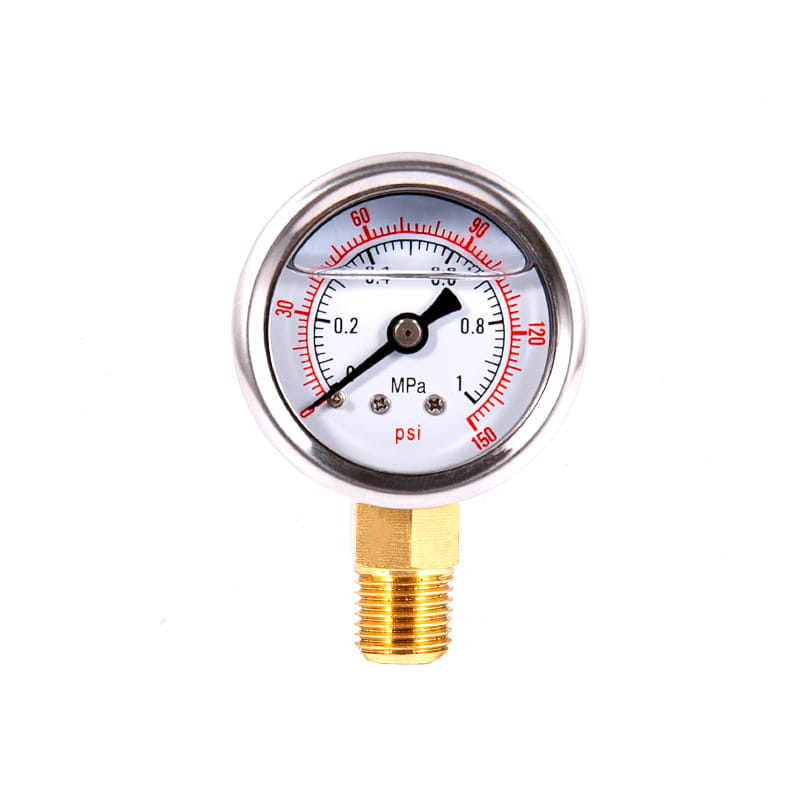

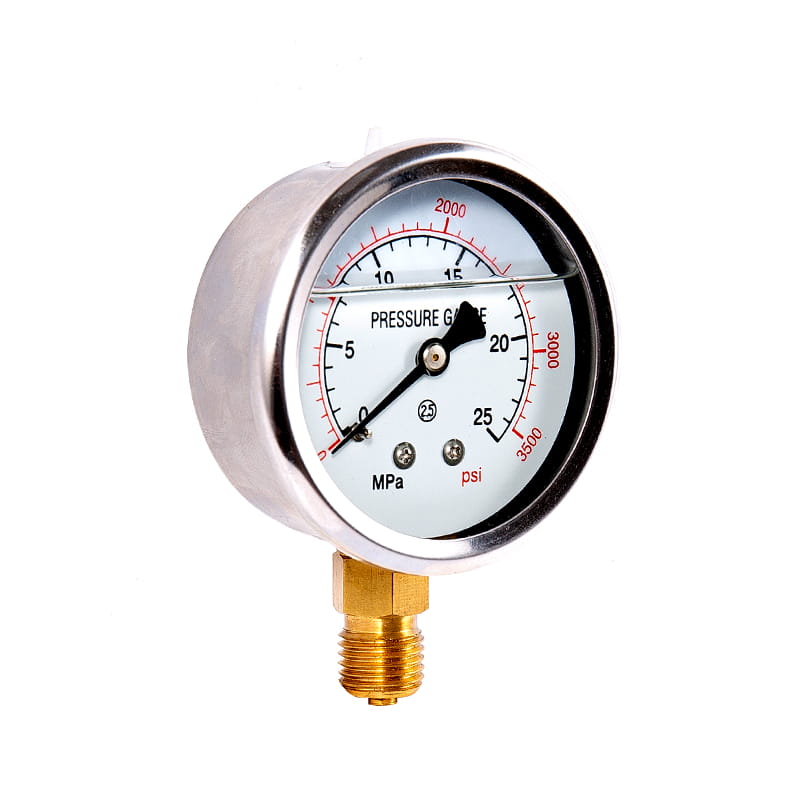

Jenis Langsung Radial (ⅰ)

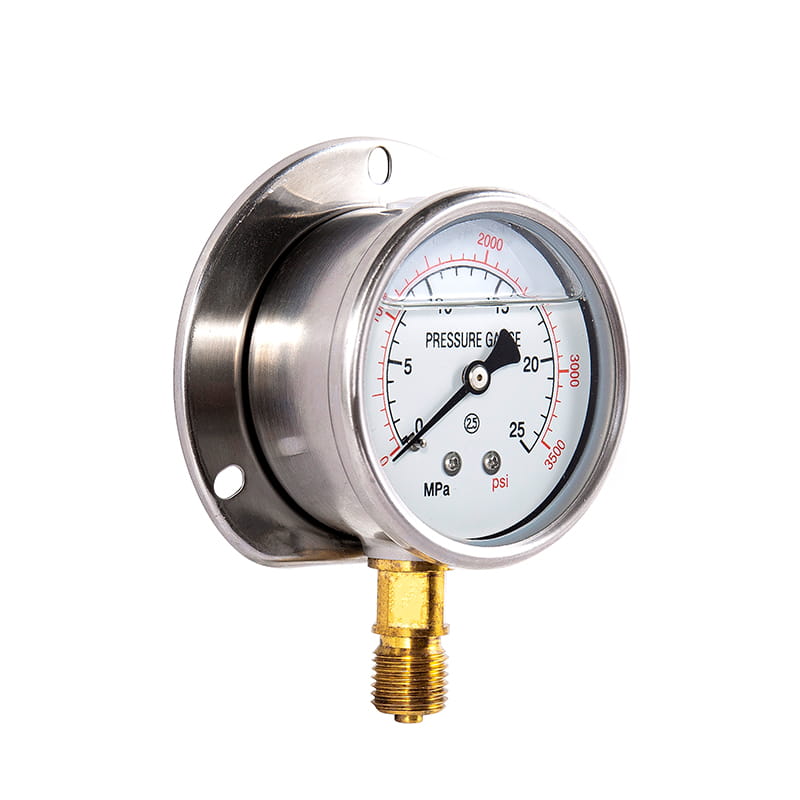

Jenis langsung eksentrik paksi (ⅱ)

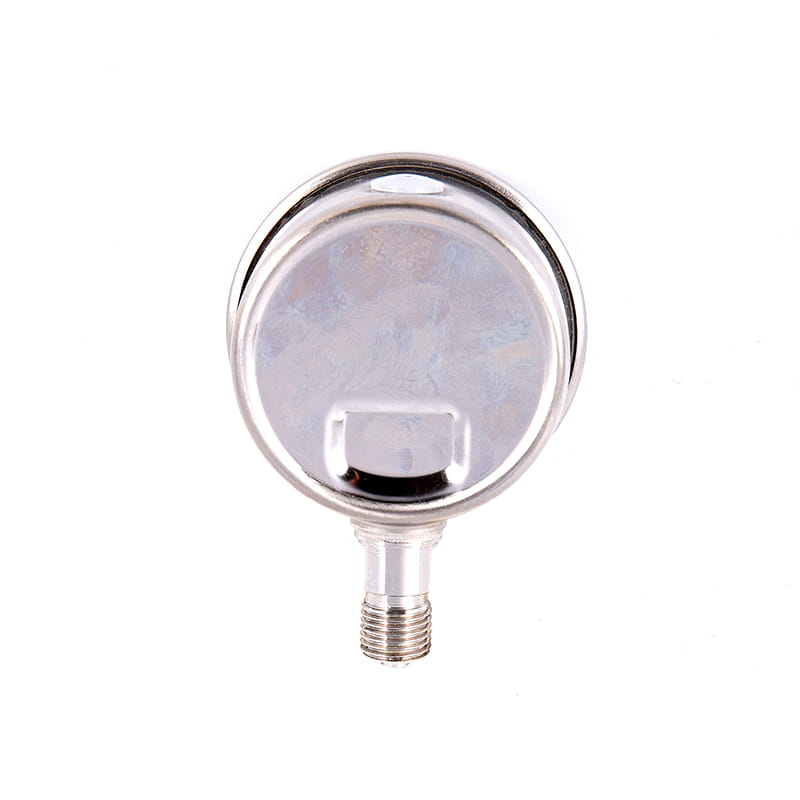

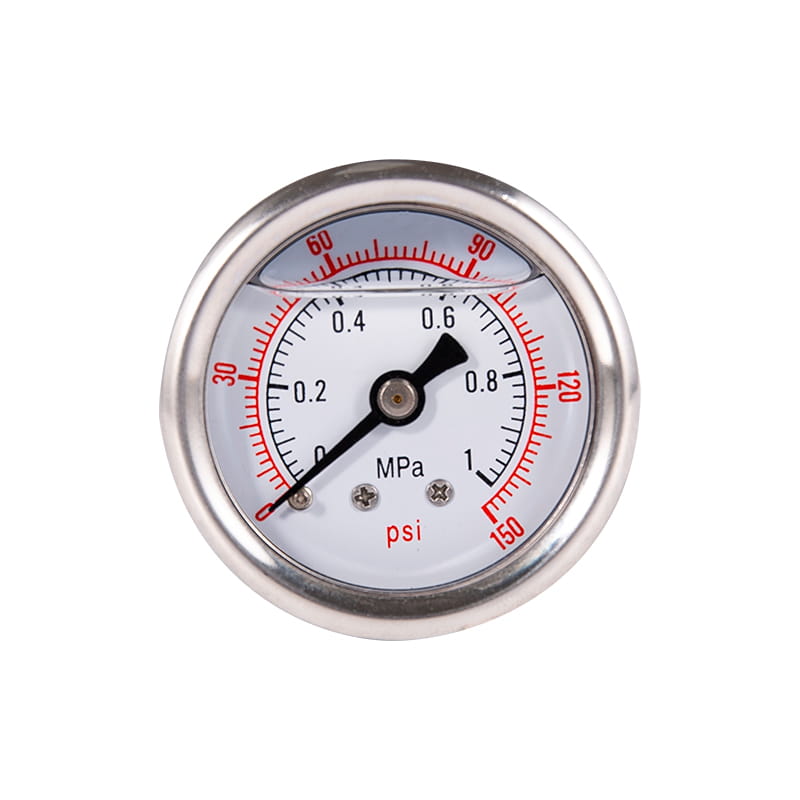

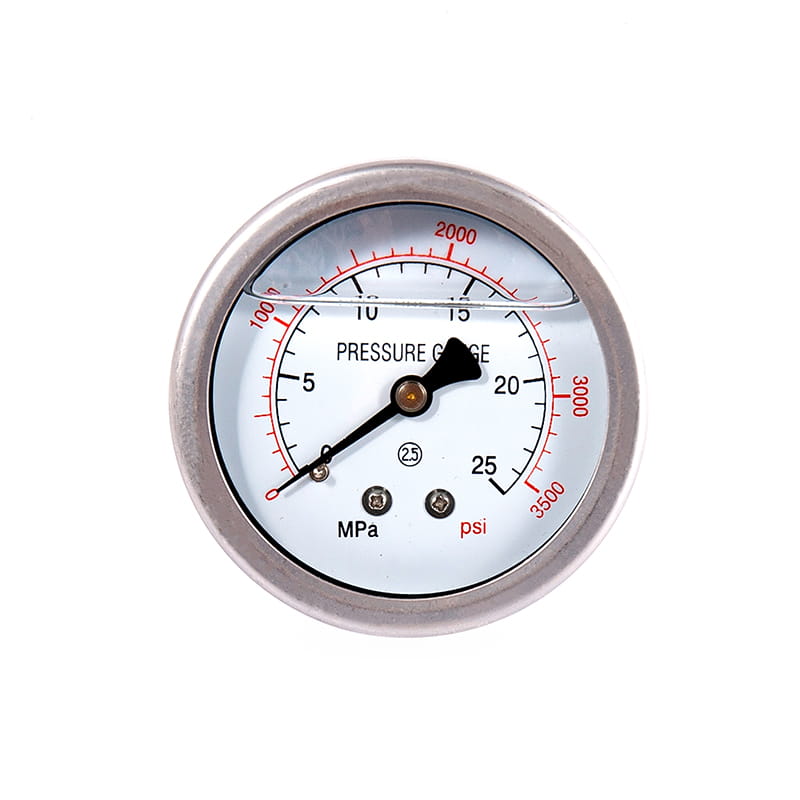

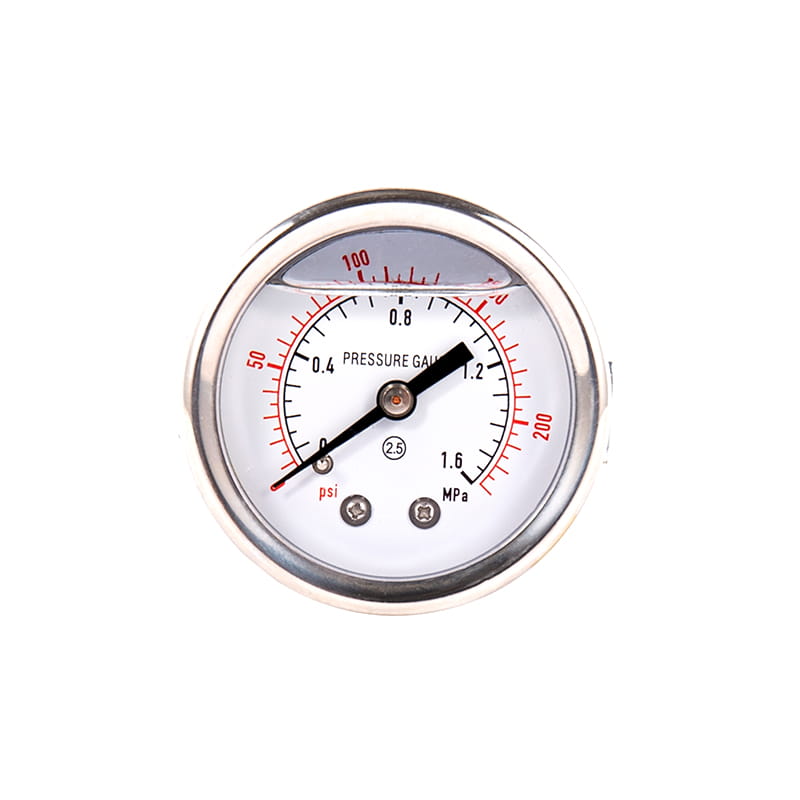

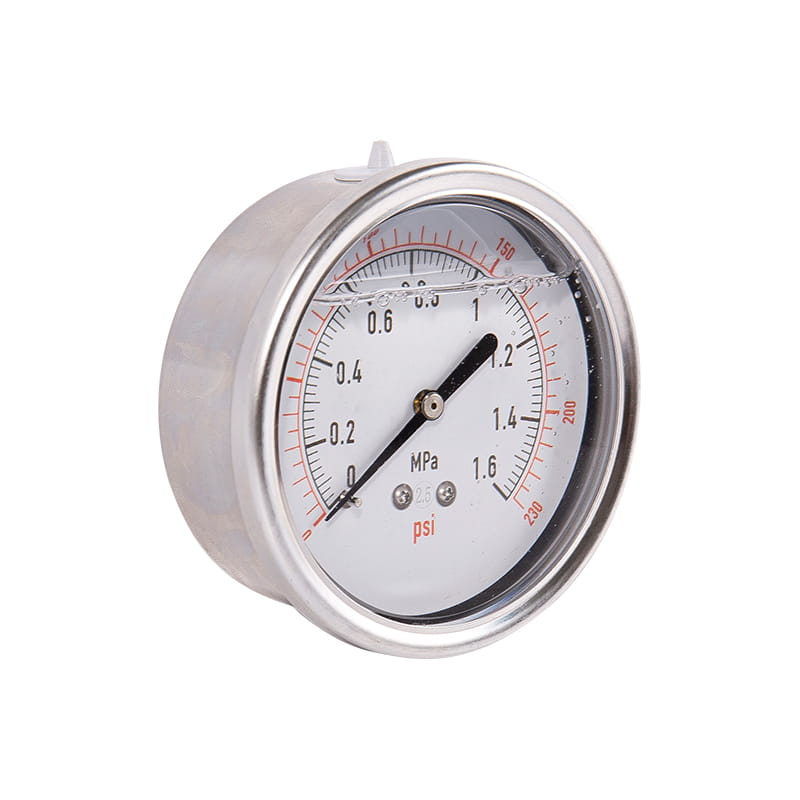

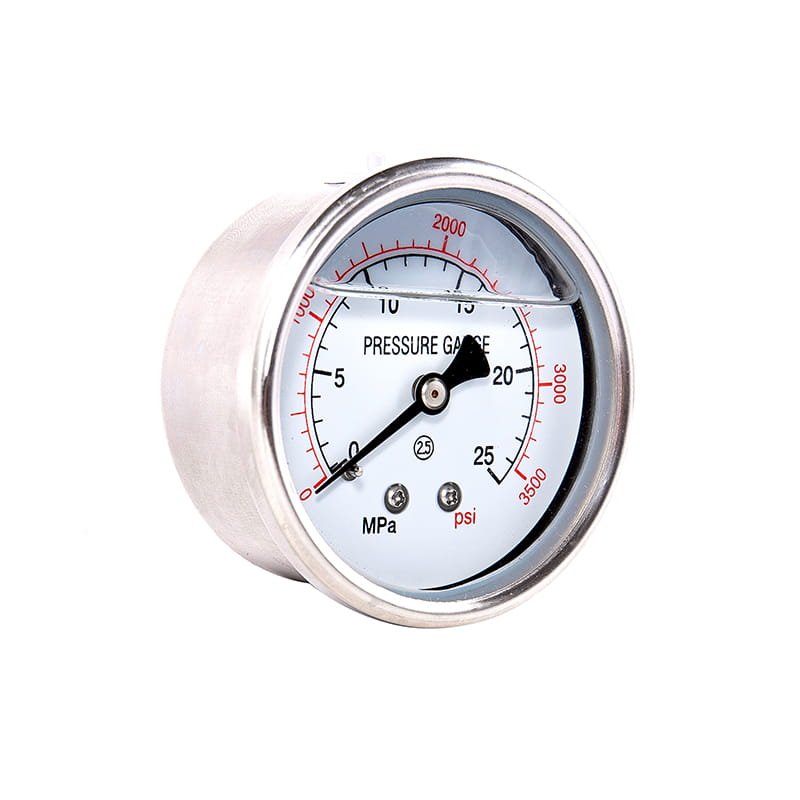

Jenis langsung konsentrik paksi (iii)

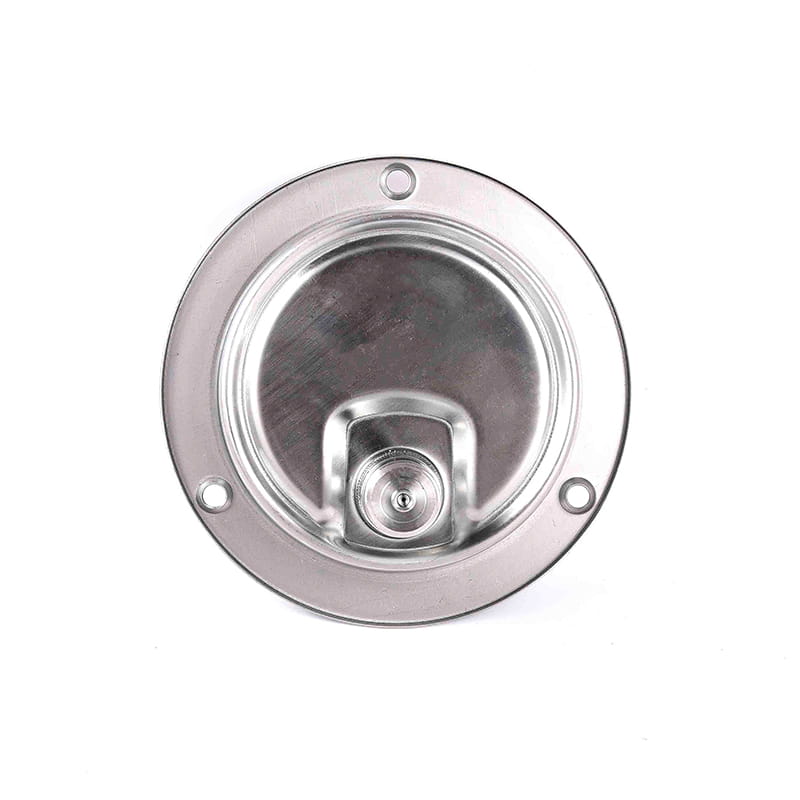

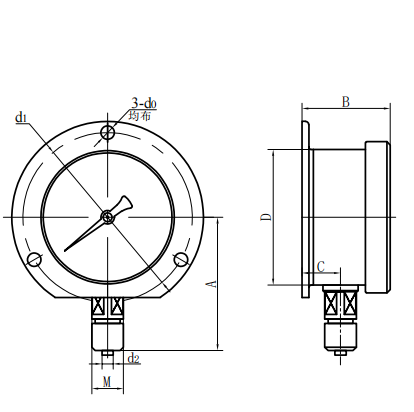

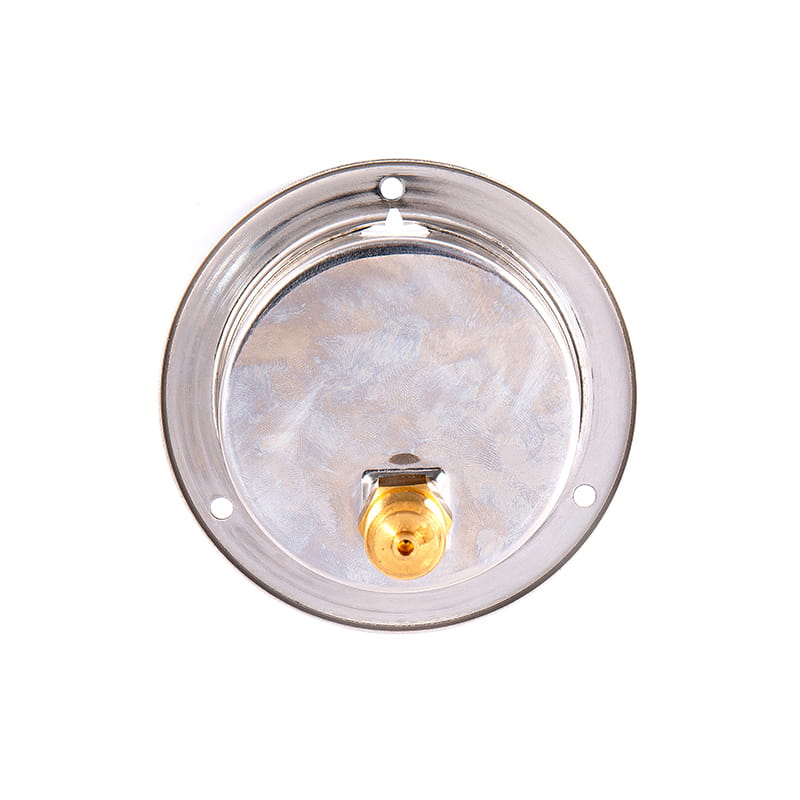

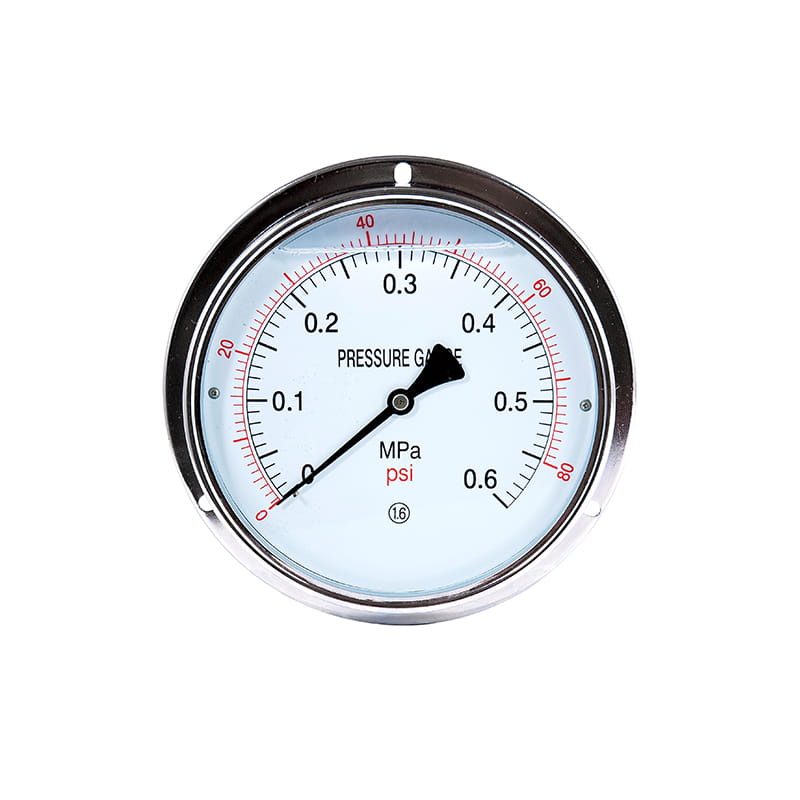

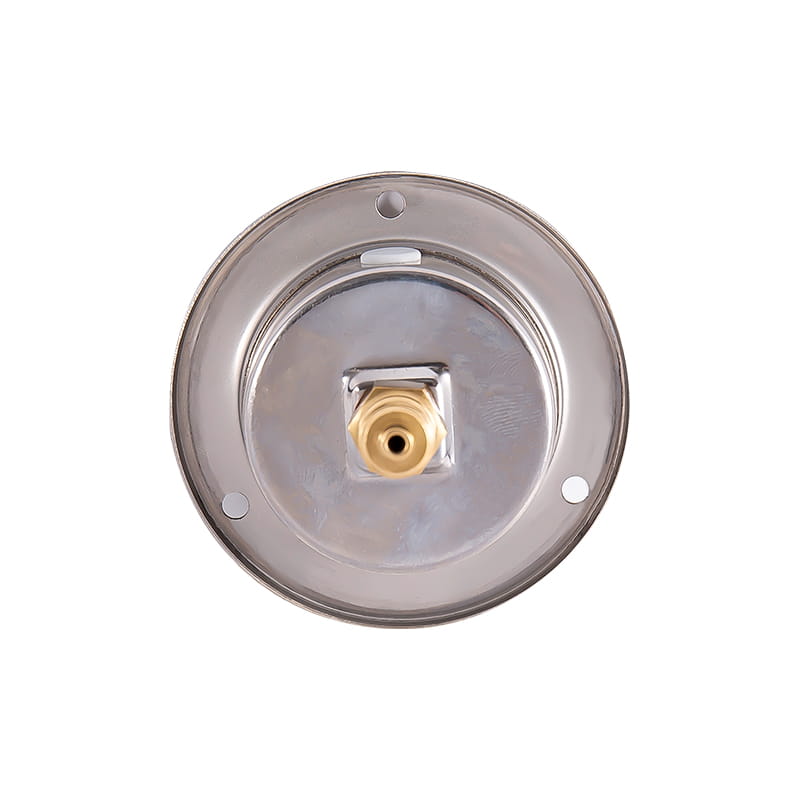

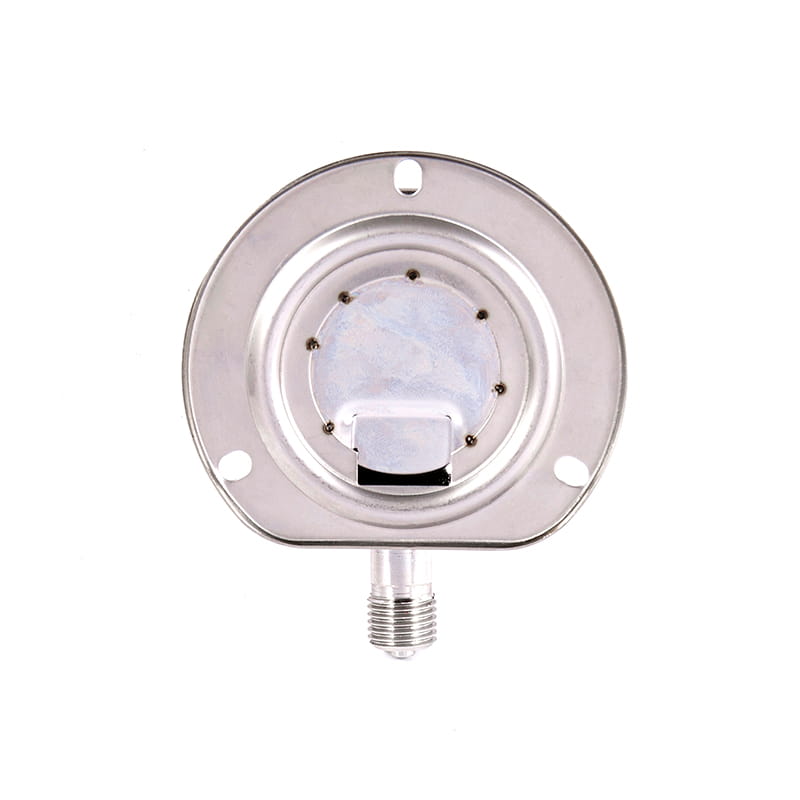

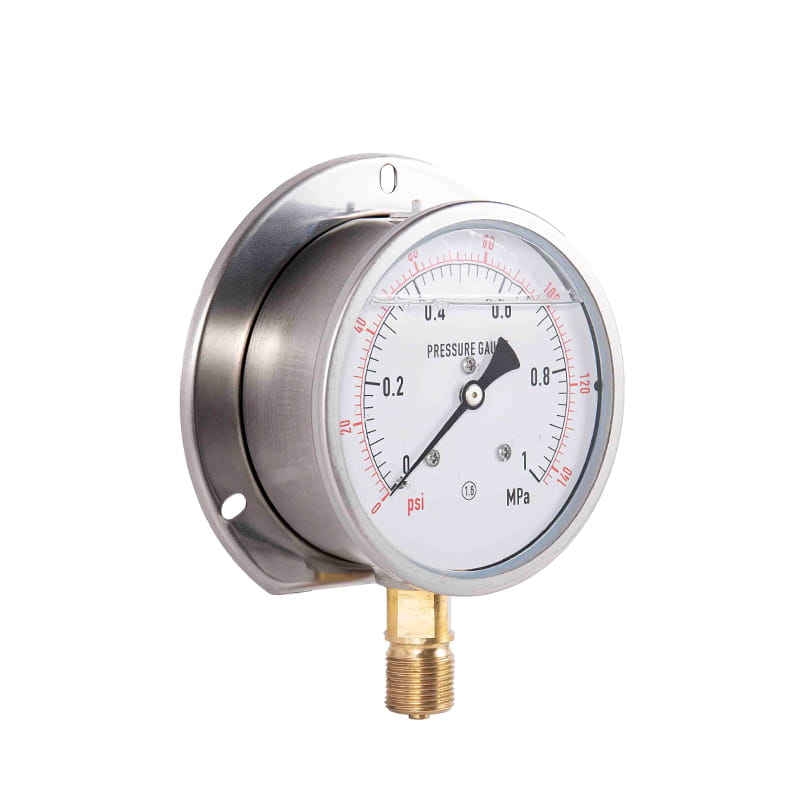

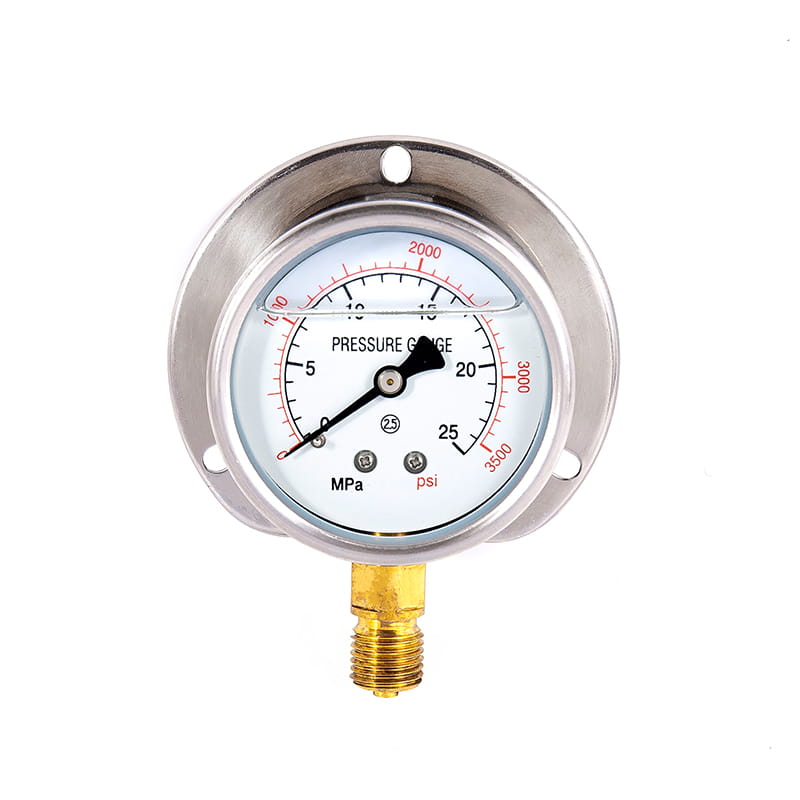

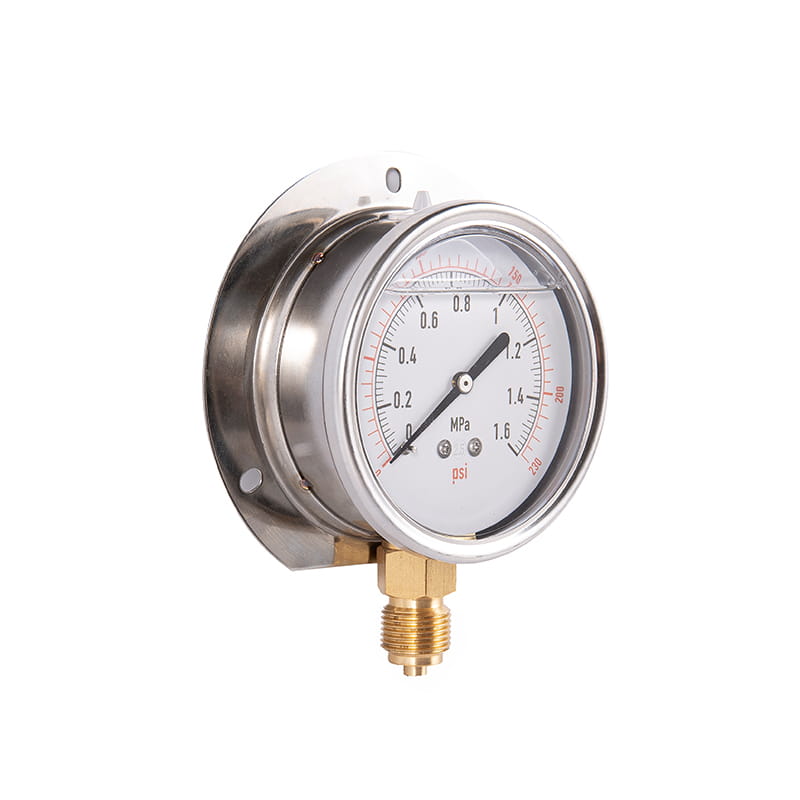

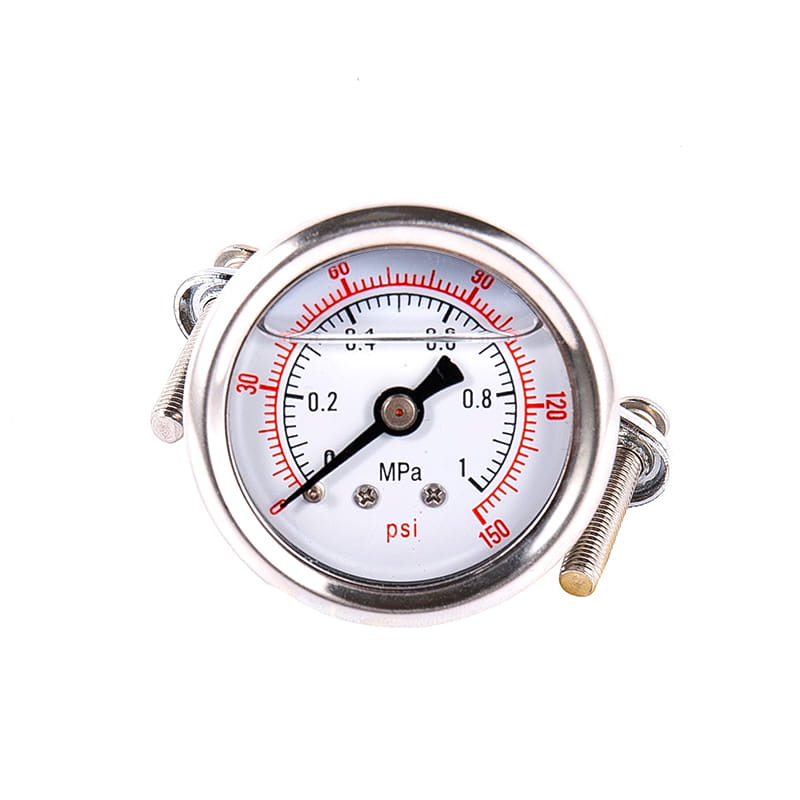

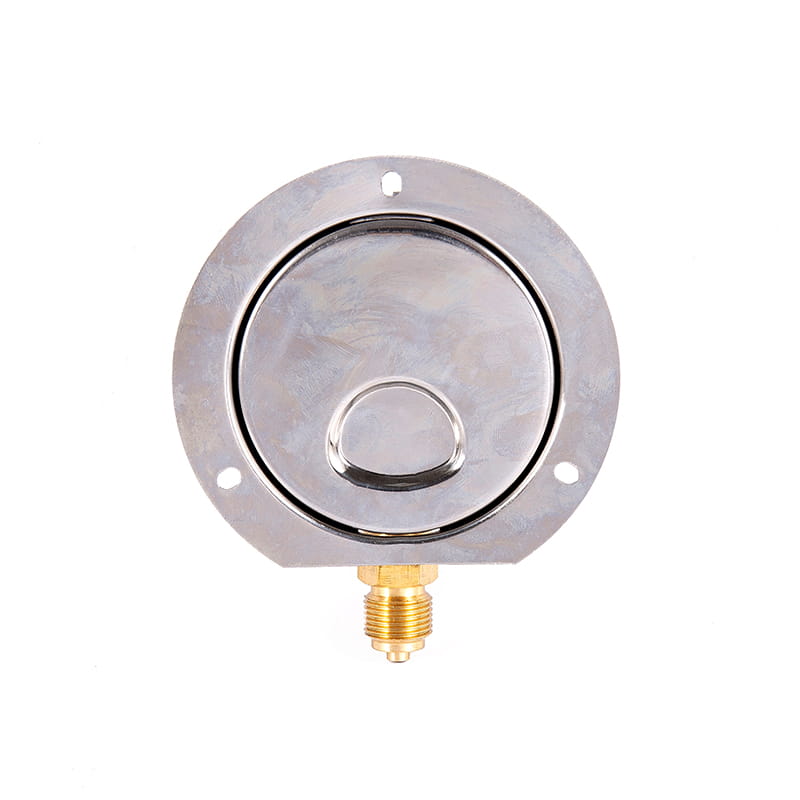

Jenis memasukkan eksentrik paksi (iv)

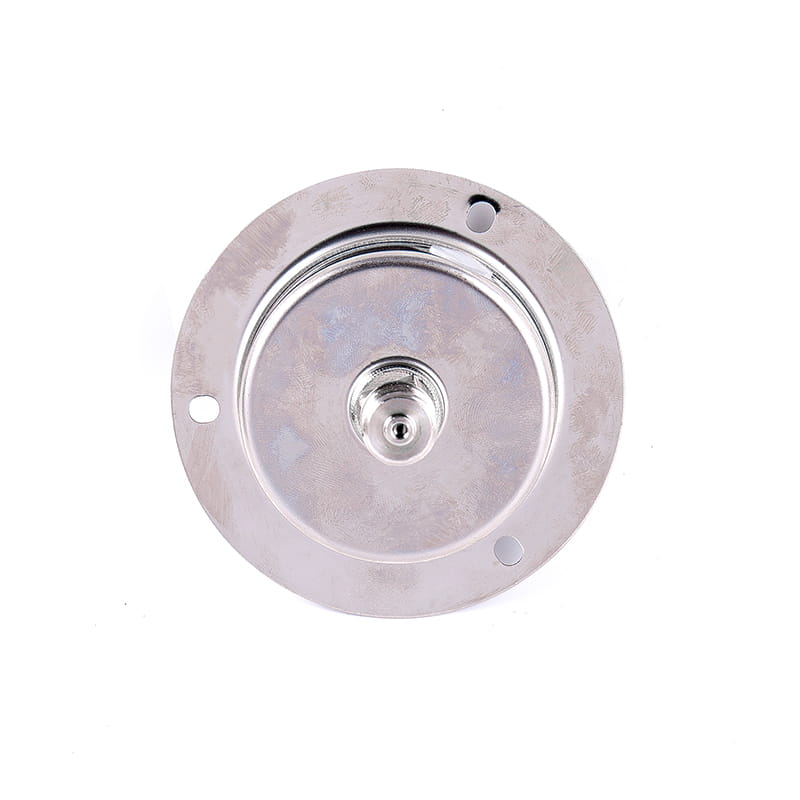

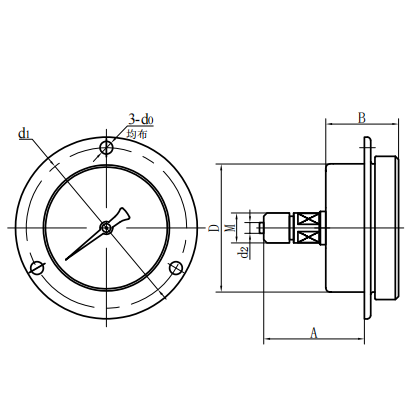

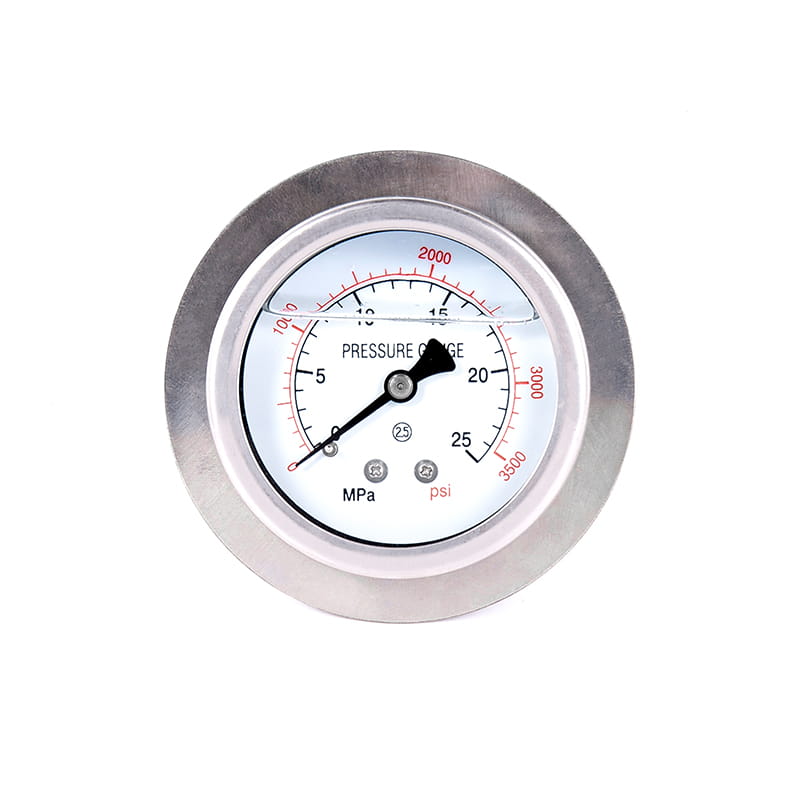

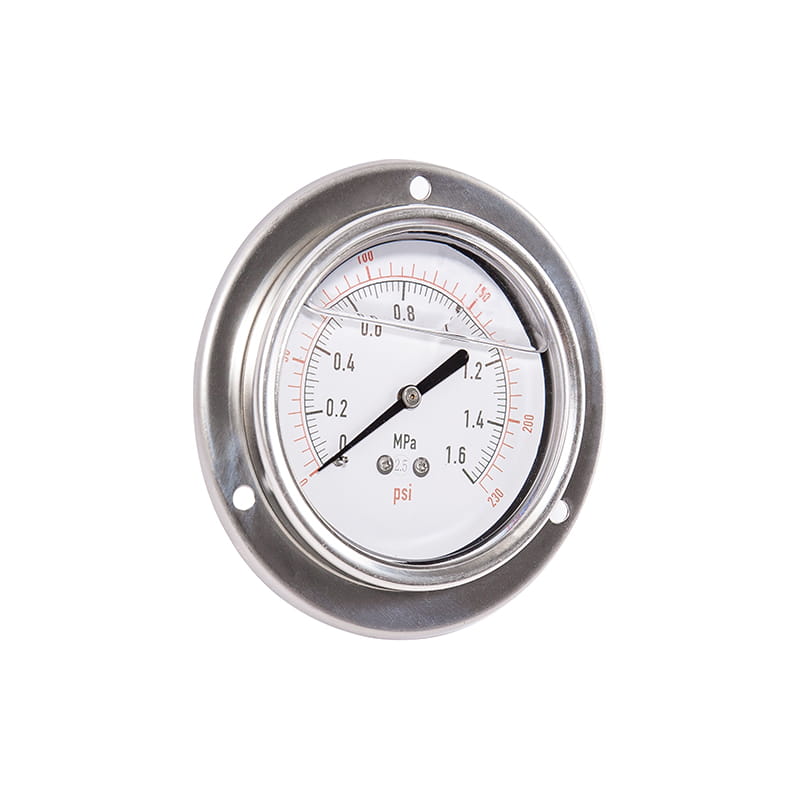

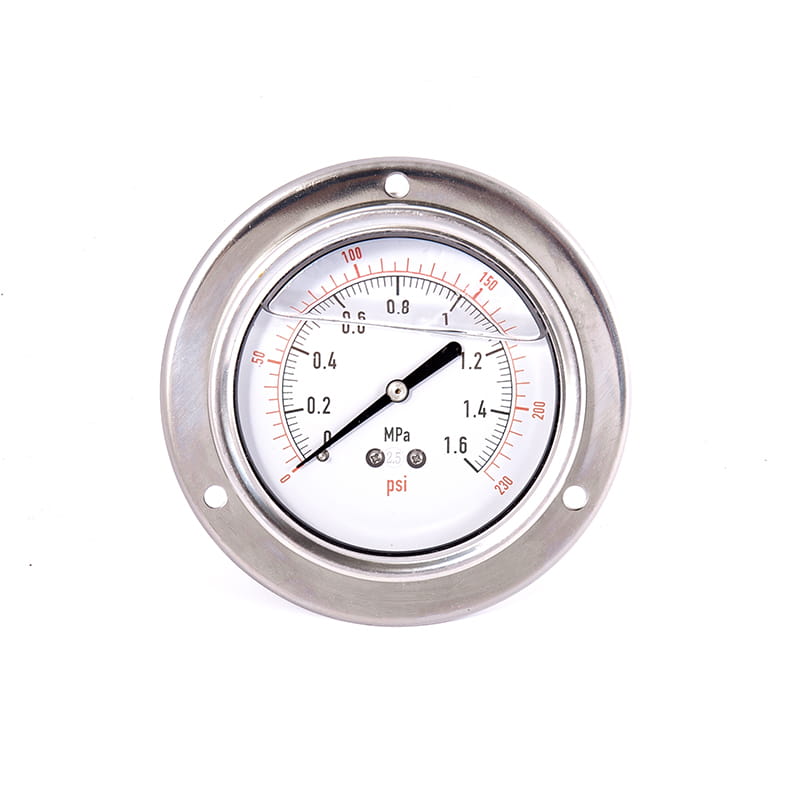

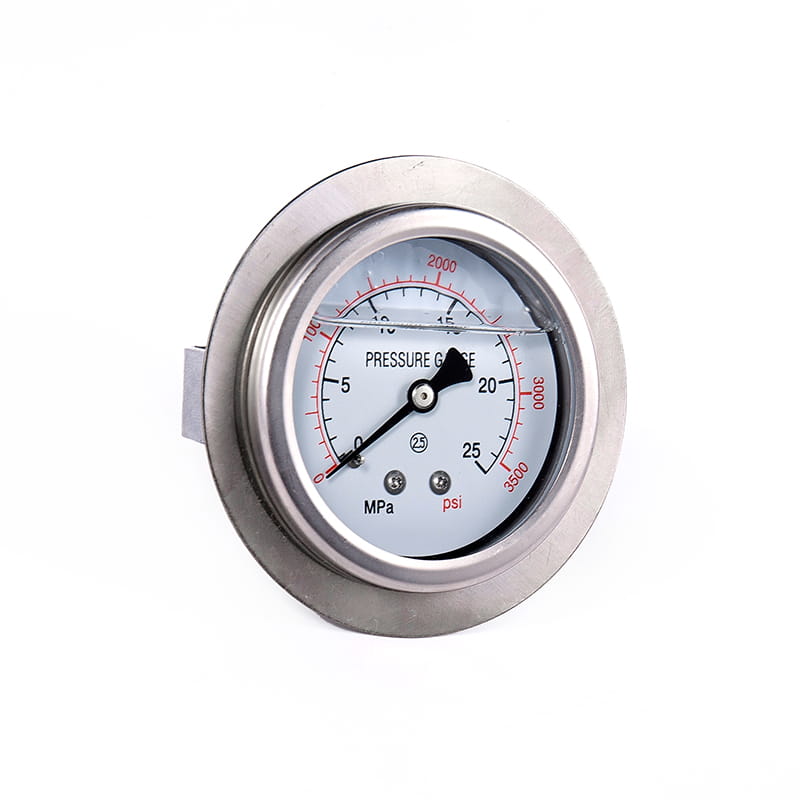

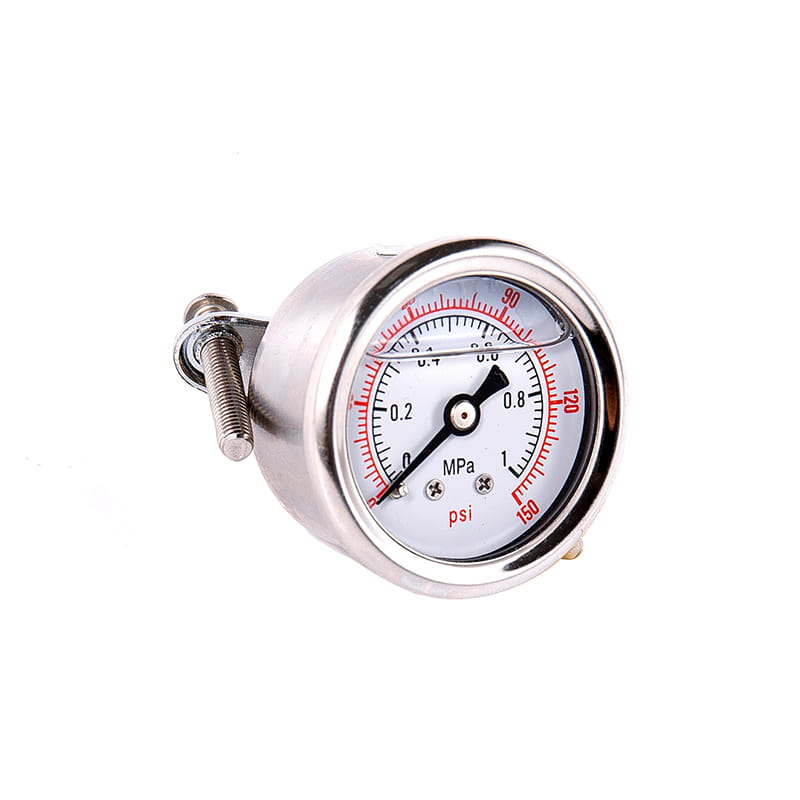

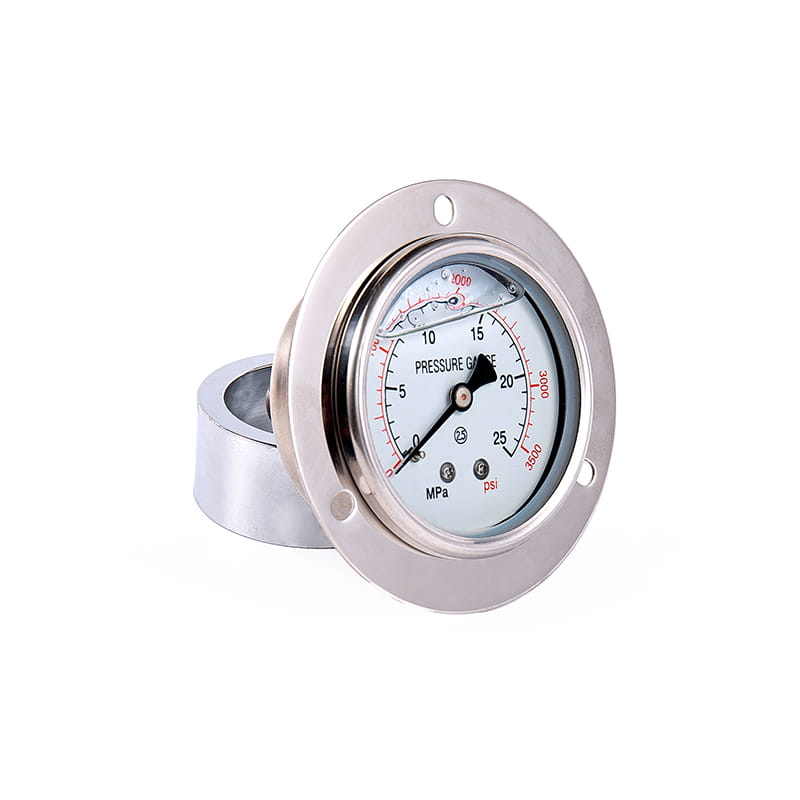

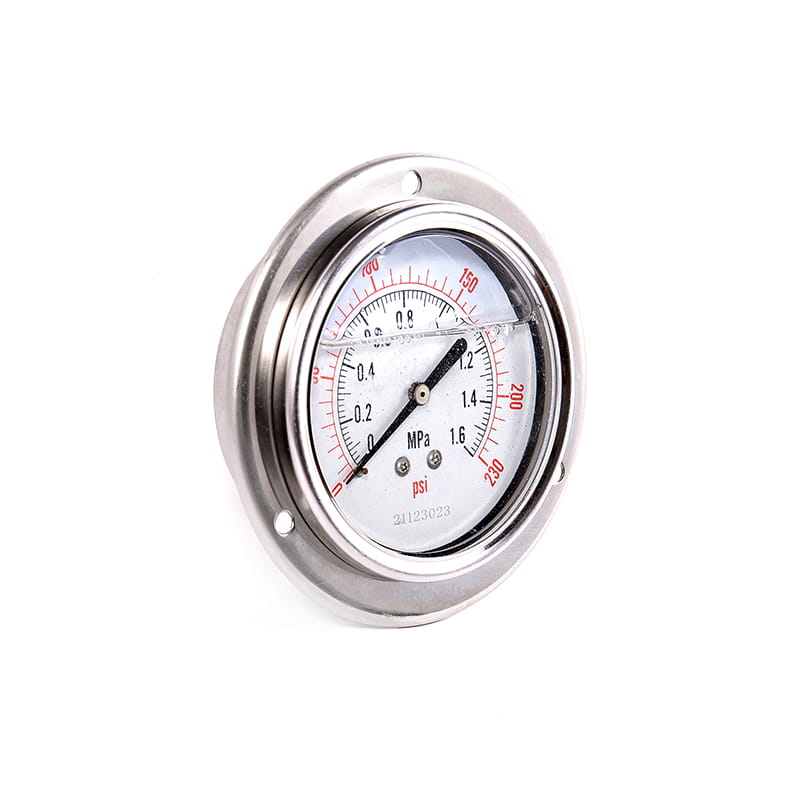

Jenis penyisipan konsentrik paksi (v)

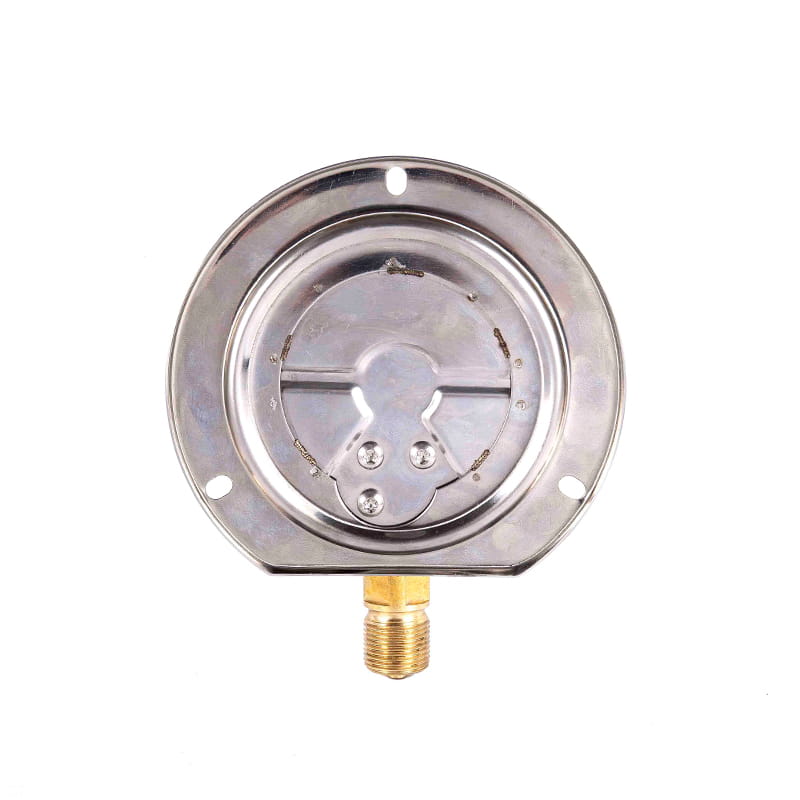

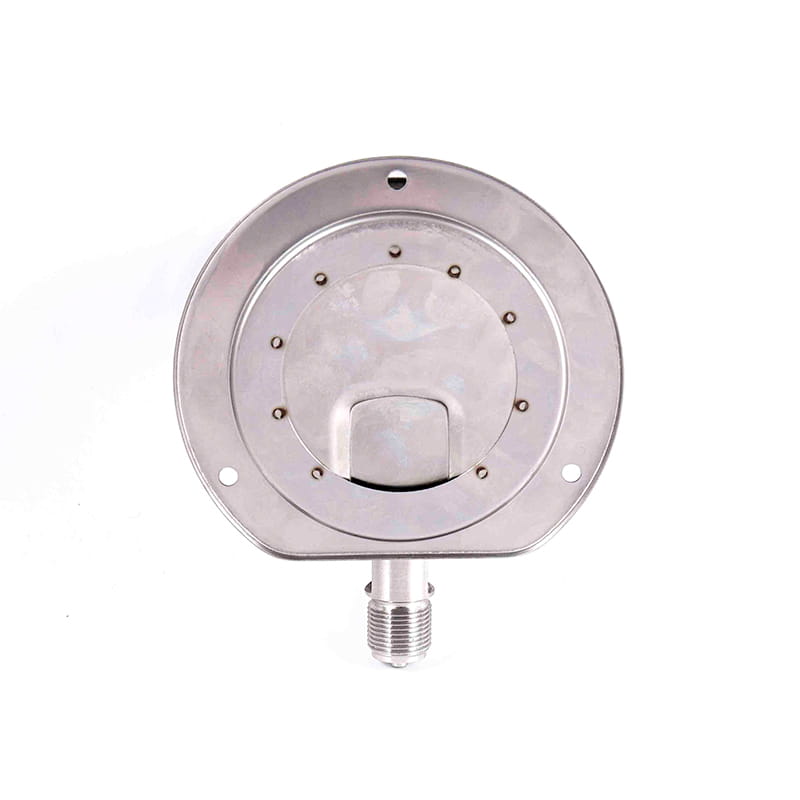

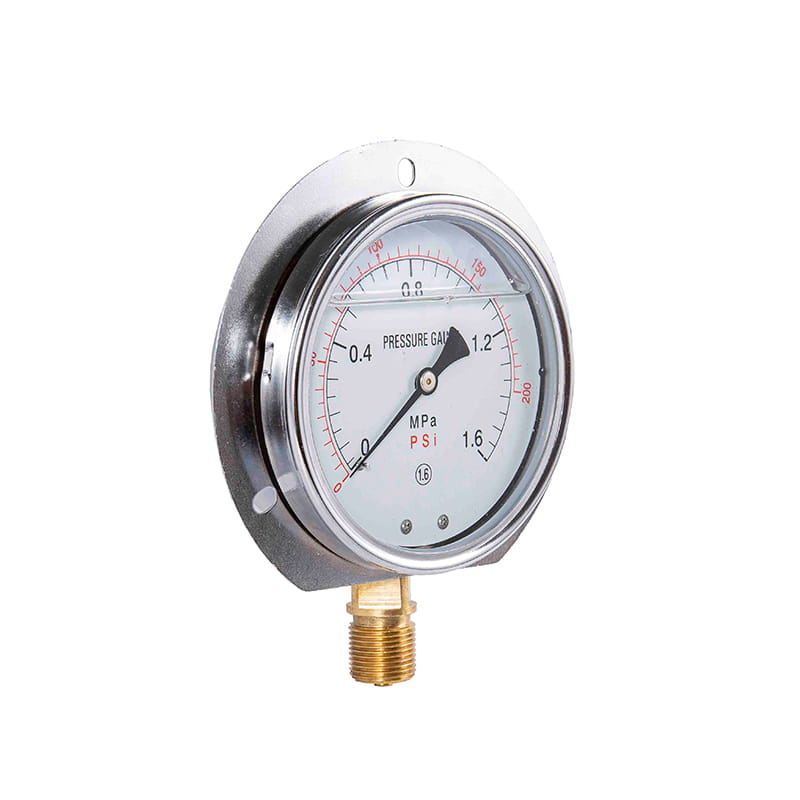

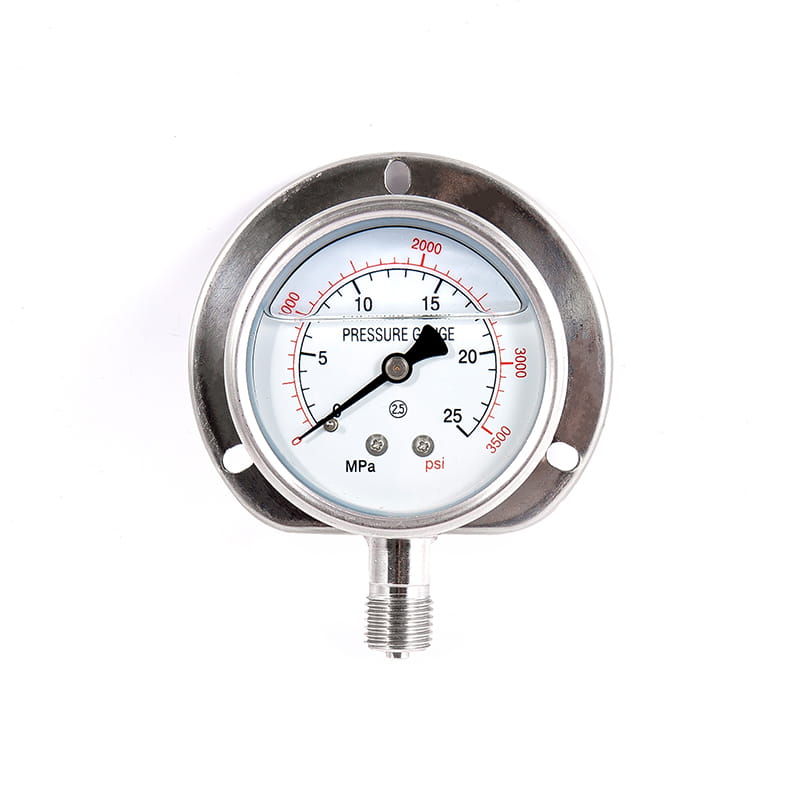

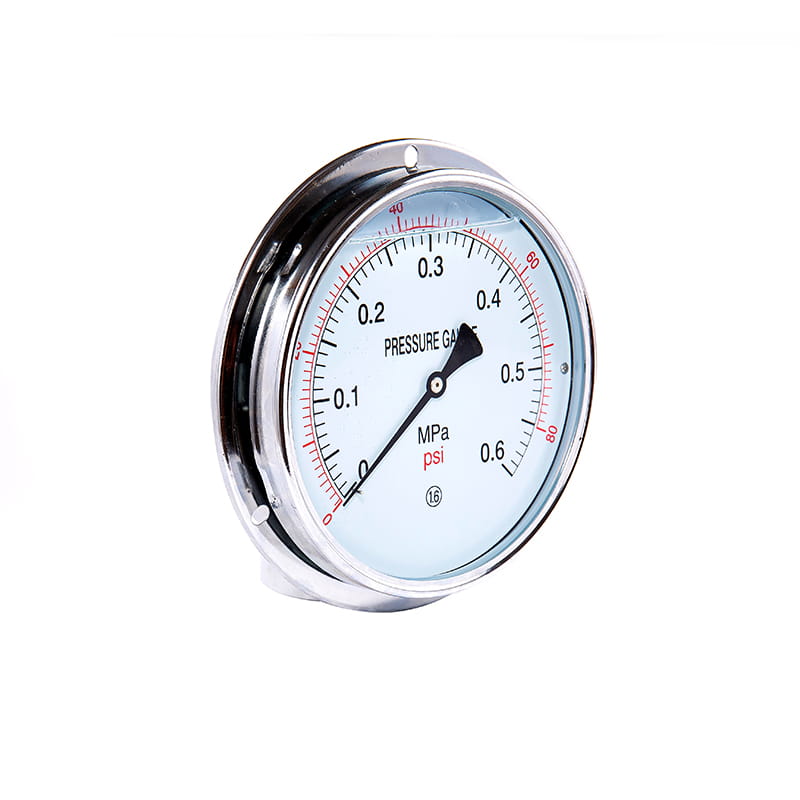

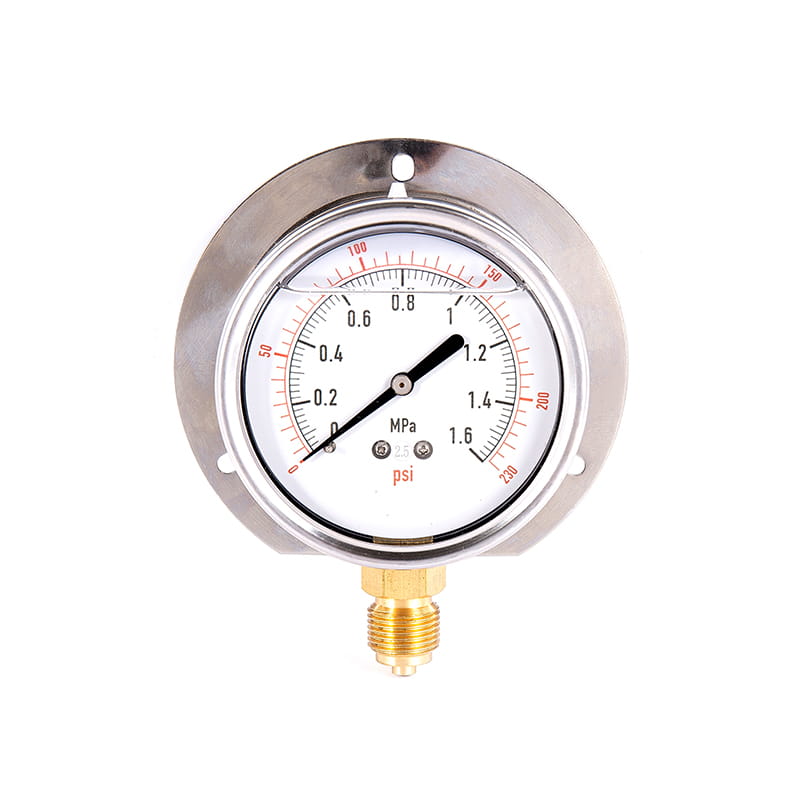

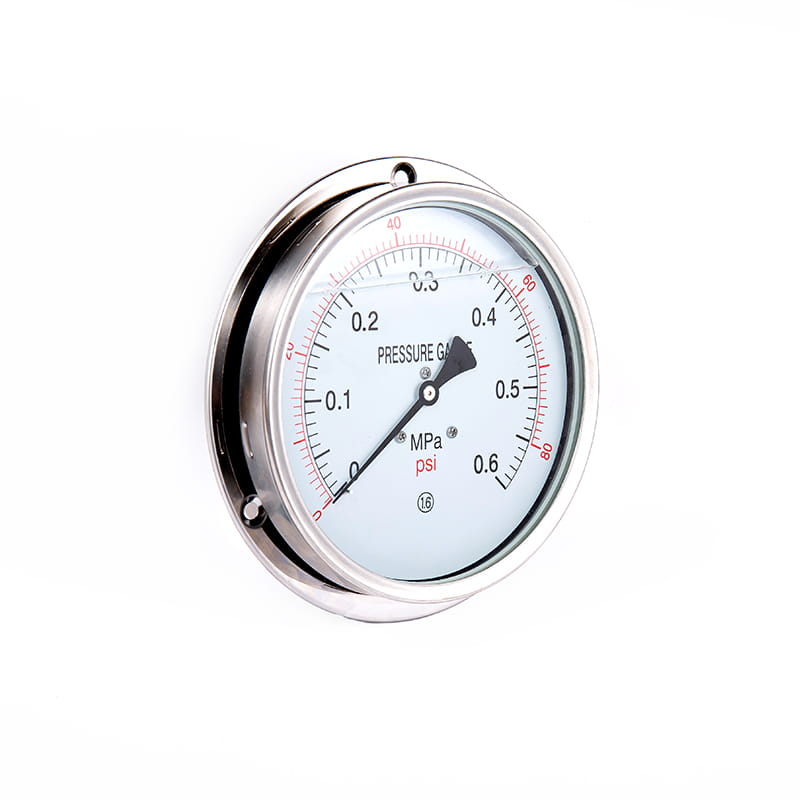

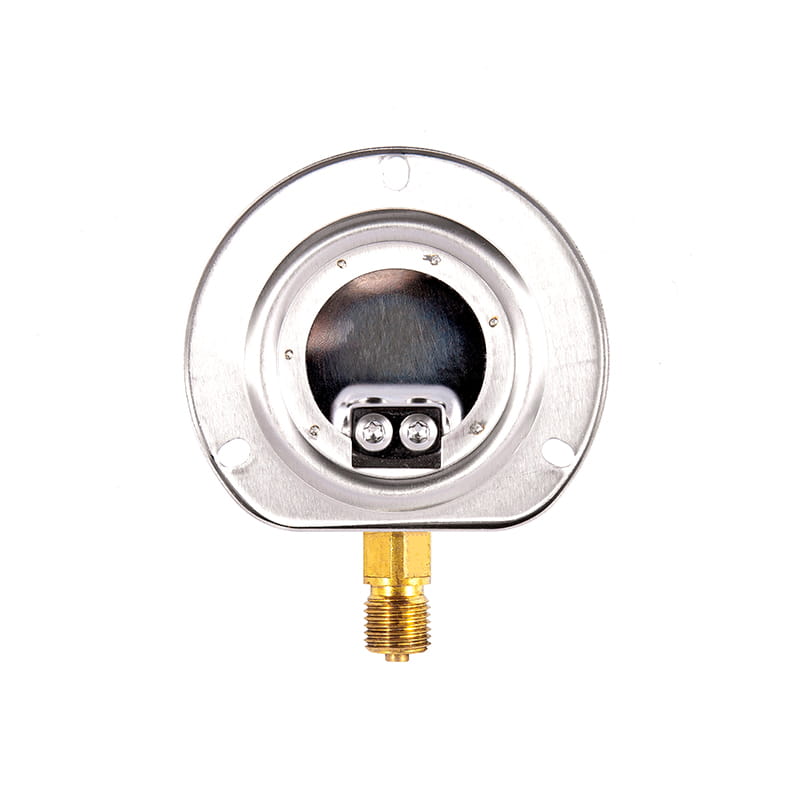

Jenis cembung radial (vi)

Nombor model	Dimensi keseluruhan （ mm ）
	A	B	C	D	d0	d1	d2	M
YB40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
YB50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
YB60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
YB75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
