Pemancar Tekanan Kompak Siri YSZC-4

1. Gambaran Keseluruhan

Pemancar tekanan ini mempunyai sensitiviti yang tinggi, ketepatan tinggi dan keupayaan anti-beban yang kuat. Dikeluarkan oleh sensor yang diimport, litar sensor dan penguatan sangat bersepadu; Cangkang adalah tiub keluli tahan karat yang penting, dan titik sifar dan keuntungan litar tidak perlu diselaraskan; Keupayaan anti-interferensi yang kuat, asid dan rintangan alkali, kestabilan dan kebolehpercayaan jangka panjang.

Dapatkan sebut harga

2. Bagaimana ia berfungsi

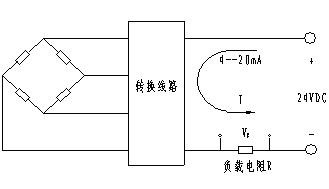

Pemancar tekanan padat menggunakan cip tekanan yang diimport, dan komponen sensitif disambungkan ke dalam jambatan wheatstone oleh proses penyebaran atau implan ion, dan diafragma sensitif tekanan dibentuk di bawah jambatan oleh teknologi micromachining. Apabila tekanan digunakan pada diafragma, perubahan nilai rintangan dan isyarat output linear dihasilkan yang berkadar dengan tekanan yang digunakan. Kami menambah bekalan kuasa DC ke jambatan Wheatstone, dan ia akan menghasilkan output isyarat voltan DC. Selepas garis penukaran sekunder, output 4MA ~ 20mA sistem wayar direalisasikan.

3. Ciri -ciri fungsional

◆ Kestabilan yang baik, kepenuhan, sifar kestabilan jangka panjang hingga 0.2%fs/ tahun. Dalam julat Suhu pampasan 0 ° C ~ 70 ° C, hanyut suhu kurang dari 0.2%FS, dan hanyut suhu kurang dari 0.5%fS dalam keseluruhan julat suhu operasi yang dibenarkan.

◆ Dengan perlindungan terbalik dan litar perlindungan terhad semasa, pemancar tidak akan rosak apabila tiang positif dan negatif diterbalikkan semasa pemasangan , dan yang pemancar secara automatik akan mengehadkan semasa dalam 35mA Apabila ia tidak normal.

◆ Struktur pepejal, tiada bahagian yang bergerak, kebolehpercayaan yang tinggi, hayat perkhidmatan yang panjang.

◆ Gas, air, minyak dan stim boleh diukur dengan ketepatan yang tinggi, dan ia tidak terjejas oleh jisim medium yang diukur.

◆ Pemasangan mudah, struktur mudah, ekonomi dan tahan lama.

4. Parameter Teknikal Utama

Mengukur julat	（ 0 ～ 10 ） KPA ～（ 0-40 ） MPA
Beban maksimum	2 kali julat standard
Bentuk tekanan	Tekanan tolok, tekanan sedikit perbezaan
Kelas ketepatan	0.5%F · S
Voltan bekalan	24V DC
Rintangan beban	≤ 250 Ω
Mengukur medium	Tekanan wap atau gas, cecair
Kestabilan jangka panjang	± 0.2% f · S/ tahun
Kelembapan relatif ambien	≤ 95%
Mengimbangi suhu	0 ℃～ 70 ℃
Suhu operasi	-10 ℃～ 70 ℃

5. Struktur ciri -ciri

kandang	Monolitik keluli tahan karat
Bahan struktur utama	SUS304 、 SUS316
Sambungan tekanan	M20 × 1.5

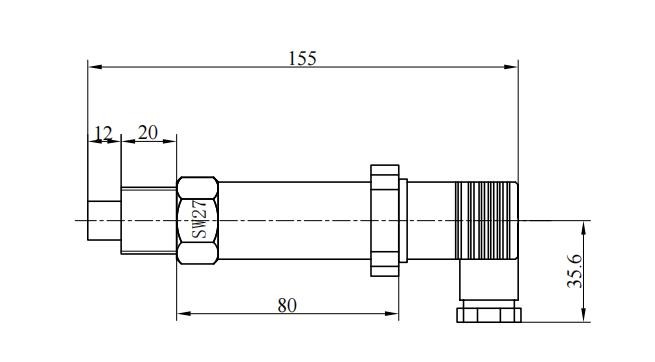

6 . Dimensi

7. Langkah berjaga -jaga

◆ Semua produk yang dibekalkan disertakan dengan manual dan sijil arahan, termasuk nombor produk, parameter teknikal, tarikh kilang, dan lain -lain, sila periksa dengan teliti untuk mengelakkan kesilapan.

◆ Jangan langsung memerah diafragma pemancar dengan objek keras untuk mengelakkan merosakkan pemancar.

◆ Semasa pemasangan, mengikut kaedah sambungan produk dan jenis thread, periksa sama ada antara muka medan selaras dengan antara muka produk, dan ketatkan perlahan -lahan apabila menyambung, dan tork tidak boleh ditambah secara langsung ke perumahan pemancar, tetapi hanya boleh ditambah ke antara muka tekanan heksagon.

◆ Apabila menyambung ke bekalan kuasa, ia harus dihubungkan dengan ketat mengikut arahan pendawaian syarikat kami.

◆ Tekanan beban pemancar tidak boleh melebihi 200 % daripada julat pengukuran.

◆ Jika apa -apa kelainan yang dijumpai digunakan, kuasa harus dimatikan, penggunaannya harus dihentikan, dan pemeriksaan harus dilakukan, atau hubungi jabatan teknikal syarikat kami secara langsung.

◆ Semasa pengangkutan dan penyimpanan, pembungkusan asal harus dipulihkan dan disimpan di gudang yang sejuk, kering dan berventilasi.

8. Elektrik antara muka sambungan dan tekanan

◆ Benang antara muka tekanan: M20 × 1.5

◆ Pendawaian elektrik: Kawat kuning, garis merah: baris isyarat Kawat Hitam: Grounding Protective.
