Apakah tolok tekanan jauh?

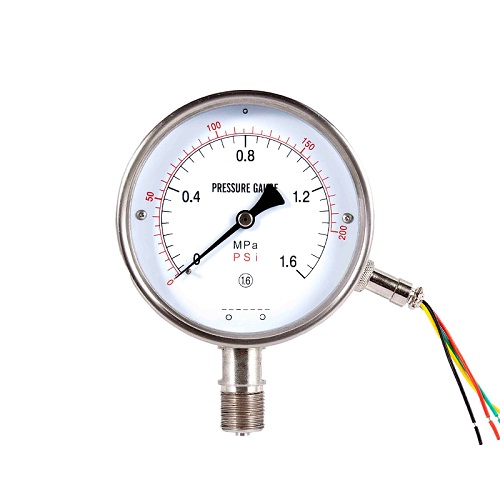

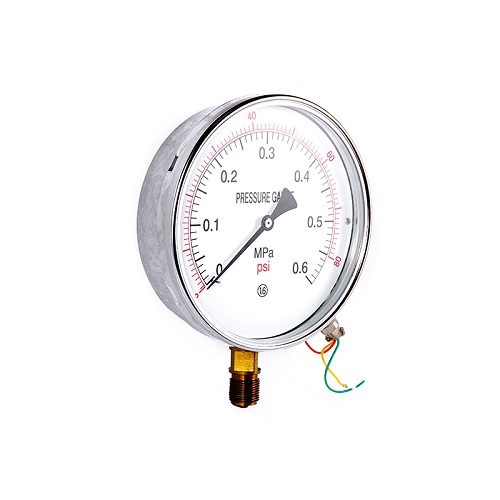

Meter tekanan penghantaran jauh
Dalam pengeluaran perindustrian dan pelbagai bidang kejuruteraan, pengukuran tekanan adalah tugas penting. Tolok tekanan penghantaran jauh , sebagai instrumen yang boleh menukar nilai tekanan ke dalam isyarat elektrik dan menghantarnya dari jauh, memainkan peranan yang tidak boleh digantikan. Mereka bukan sahaja boleh memaparkan nilai tekanan dalam masa nyata tetapi juga boleh menghantar data ke pusat kawalan jauh, memudahkan pengendali untuk memantau dan menyesuaikan pada bila -bila masa.
Hari ini, mari kita menyelidiki model, struktur dan bahan alat pengukur tekanan Fartray.

1. Membentangkan maksud nombor model
Nombor model tolok tekanan jauh biasanya mengandungi banyak maklumat. Peraturan penamaan untuk model pengeluar yang berbeza mungkin berbeza sedikit, tetapi secara amnya mereka mengikuti corak tertentu. Mengambil YTZ-150 biasa sebagai contoh:
"Y" mewakili tolok tekanan, yang merupakan simbol sejagat untuk produk tolok tekanan, menunjukkan bahawa ia tergolong dalam kategori instrumen pengukuran tekanan.
"TZ" umumnya menunjukkan kaedah penghantaran jauh, seperti penghantaran jauh rintangan. Di sini, ia menunjukkan bahawa tolok tekanan ini mencapai penghantaran jauh isyarat tekanan melalui perubahan rintangan.
"150" menunjukkan bahawa diameter nominal dail tolok tekanan adalah 150mm. Diameter dail yang lebih besar menjadikan bacaan lebih jelas dan sesuai untuk situasi di mana nilai tekanan perlu diperhatikan dari jauh.
Di samping itu, beberapa model akan diikuti dengan huruf lain. Sebagai contoh, "Z" mungkin menunjukkan jenis tahan kejutan, menunjukkan bahawa tolok tekanan jauh ini mempunyai keupayaan tertentu untuk menahan getaran mekanikal dan sesuai untuk persekitaran kerja dengan getaran; "B" mungkin mewakili bahan keluli tahan karat, yang bermaksud bahawa tolok tekanan memilih keluli tahan karat sebagai bahannya, meningkatkan rintangan kakisannya dan sesuai untuk mengukur tekanan dari media menghakis.

2. Analisis komprehensif struktur dalaman
Tolok tekanan jauh terutamanya terdiri daripada bahagian pengukuran, elemen rintangan, mekanisme penghantaran, perumahan dan antara muka sambungan, dll.
Seksyen Pengukuran: Komponen teras adalah tiub bourdon, yang merupakan tiub logam berongga yang bengkok ke dalam bentuk tertentu (biasanya dalam bentuk c). Apabila tekanan medium yang diukur memasuki tiub Bourdon, tiub berakhir akan mengalami ubah bentuk elastik akibat daya. Semakin besar tekanan, semakin jelas ubah bentuk. Pengubahsuaian ini adalah asas untuk pengukuran tekanan, dan penukaran dan paparan isyarat berikutnya adalah berdasarkan ini.
Elemen perintang: Biasanya, potensiometer gelongsor digunakan. Berus disambungkan ke mekanisme penghantaran tiub musim bunga. Apabila tiub spring berubah akibat perubahan tekanan, ia akan mendorong berus untuk meluncur pada potentiometer, dengan itu mengubah nilai rintangan potentiometer. Perubahan dalam nilai rintangan adalah berkadar dengan tekanan yang diukur, mencapai penukaran dari isyarat tekanan kepada isyarat rintangan.
Mekanisme Transmisi: Ia terdiri daripada rod penyambung, gear, dan lain -lain. Ia berfungsi sebagai "jambatan" dan "penguat". Di satu pihak, ia menghantar sedikit ubah bentuk tiub musim bunga ke berus, menyebabkan ia meluncur pada potentiometer; Sebaliknya, ia menguatkan sedikit anjakan tiub musim bunga, memandu penunjuk untuk berputar pada dail, untuk menunjukkan nilai tekanan secara tempatan.
Shell: Fungsi utamanya adalah untuk melindungi komponen dalaman, mencegah habuk, kelembapan, perlanggaran mekanikal, dan lain -lain daripada menyebabkan kerosakan pada bahagian ketepatan dalaman. Bahan shell biasa termasuk keluli karbon dan keluli tahan karat. Cangkang keluli karbon mempunyai kos yang lebih rendah dan sesuai untuk persekitaran kerja umum; Cangkang keluli tahan karat mempunyai pencegahan karat yang lebih baik dan sifat rintangan kakisan dan sesuai untuk persekitaran yang keras seperti yang mempunyai keadaan lembap atau gas atau cecair yang menghakis.
Antara muka sambungan: Ini digunakan untuk menyambungkan peralatan yang diuji ke saluran paip. Kaedah sambungan biasa adalah sambungan yang diulurkan. Sebagai contoh, spesifikasi berulir M20*1.5 agak biasa digunakan. Kaedah sambungan ini mudah untuk pemasangan dan mempunyai prestasi pengedap yang baik, memastikan bahawa medium yang diuji tidak akan bocor.

3. Pemilihan bahan
Pemilihan bahan untuk setiap komponen tolok tekanan jauh secara langsung mempengaruhi prestasinya, jangkauan dan hayat perkhidmatan yang berkenaan:
Bahan tiub Borden:
Aloi tembaga: seperti gangsa fosfor, dan lain -lain, mempunyai keanjalan yang baik dan rintangan kakisan, dan mempunyai harga yang agak rendah. Mereka sesuai untuk mengukur tekanan cecair, gas atau wap yang tidak mempunyai bahaya letupan, tidak mengkristal, tidak menguatkan, dan tidak menyebabkan kakisan kepada aloi tembaga dan tembaga. Sebagai contoh, ia digunakan untuk mengukur tekanan media biasa seperti air dan udara.
Keluli tahan karat: Bahan seperti keluli tahan karat 304/316/316L mempunyai rintangan kakisan yang sangat kuat. Mereka sesuai untuk mengukur tekanan cecair, gas atau wap yang mempunyai sifat alkali yang lemah tetapi tidak ada risiko letupan, tidak mengkristal, dan tidak menguatkan. Mereka digunakan secara meluas dalam industri seperti kejuruteraan kimia, petroleum, dan farmaseutikal. Media yang diukur dalam industri ini sering mempunyai sifat -sifat menghakis tertentu.
Bahan Shell:
Keluli karbon: Ia adalah kos efektif, mudah diproses, dan dapat memenuhi keperluan perlindungan untuk tolok tekanan dalam persekitaran umum. Dalam sesetengah kes di mana rintangan kakisan tidak sangat dituntut dan persekitarannya agak kering tanpa bahan yang menghakis, seperti dalam bengkel pemprosesan mekanikal biasa, keluli karbon yang membungkus alat pengukur tekanan penghantaran jauh boleh dipilih.
Keluli tahan karat: Ia mempunyai sifat rintangan anti-karat dan kakisan yang sangat baik. Walaupun dalam lembap atau persekitaran dengan gas atau cecair yang menghakis, ia boleh berfungsi dengan stabil untuk masa yang lama. Dalam industri seperti kejuruteraan kimia, kejuruteraan marin, dan pemprosesan makanan, di mana keadaan kerja keras, keluli tahan karat yang terbungkus alat pengukur tekanan jauh adalah pilihan yang lebih baik.
Bahan Penyambung:
Penyambung tembaga: Biasanya digunakan bersamaan dengan tiub musim bunga aloi tembaga, ia sesuai untuk sistem pengukuran tekanan tanpa media yang menghakis. Ia mempunyai keserasian yang baik dengan tiub musim bunga aloi tembaga dan dapat memastikan sambungan dan prestasi pengedap yang sangat baik.
Joint Stainless Steel: Digabungkan dengan tiub musim bunga keluli tahan karat, ia sesuai untuk situasi yang melibatkan media yang menghakis. Rintangan kakisannya serasi dengan tiub musim bunga keluli tahan karat, dengan berkesan menghalang kebocoran dan masalah lain pada sendi disebabkan oleh kakisan media, dengan itu meningkatkan kebolehpercayaan dan hayat perkhidmatan keseluruhan sistem.
Ringkasan:
Model, struktur dan bahan tolok tekanan jauh saling berkaitan dan saling berpengaruh. Apabila memilih tolok tekanan jauh, adalah perlu untuk mempertimbangkan faktor -faktor ini secara komprehensif berdasarkan senario aplikasi tertentu, ciri -ciri medium yang diukur, dan keperluan ketepatan pengukuran. Hanya dengan cara ini, tolok tekanan jauh beroperasi dengan stabil dan boleh dipercayai semasa operasi, memberikan sokongan data tekanan yang tepat untuk pengeluaran industri dan pembinaan kejuruteraan. Kami berharap melalui pengenalan ini, semua orang boleh mempunyai pemahaman dan pengetahuan yang lebih mendalam tentang alat pengukur tekanan jauh.
