Bagaimanakah instrumen tekanan berbanding dengan sensor tekanan dan transduser?

Instrumen Tekanan vs Sensor Tekanan vs Transduser Tekanan: Memahami Perbezaan

Pengenalan
Tekanan adalah parameter fizikal asas yang memainkan peranan penting dalam pelbagai industri, termasuk automotif, aeroangkasa, perubatan, dan automasi perindustrian. Pengukuran tekanan yang tepat adalah penting untuk mengekalkan prestasi sistem, keselamatan, dan kecekapan. Tanpa pemantauan yang betul, sistem boleh menghadapi kerosakan, risiko keselamatan, atau produktiviti yang dikurangkan.

Dalam dunia pengukuran tekanan, istilah seperti instrumen tekanan, sensor tekanan, dan transduser tekanan sering digunakan secara bergantian, yang boleh menimbulkan kekeliruan. Walaupun peranti ini berkaitan, masing -masing berfungsi sebagai peranan yang berbeza dalam mengesan, menukar, dan memaparkan data tekanan. Memahami perbezaan di antara mereka adalah kunci untuk memilih peranti yang tepat untuk aplikasi khusus anda.

Artikel ini bertujuan untuk menjelaskan konsep -konsep ini, membandingkan fungsi mereka, dan memberi panduan tentang cara memilih peranti pengukuran tekanan yang paling sesuai.

Apakah instrumen tekanan?
Instrumen tekanan adalah kategori peranti luas yang direka untuk mengukur, memantau, dan kadang -kadang mengawal tekanan dalam sistem. Mereka tidak terhad kepada satu fungsi tetapi merangkumi pelbagai alat dan peranti yang dapat mengesan, memaparkan, atau menghantar maklumat tekanan.

Contoh instrumen tekanan

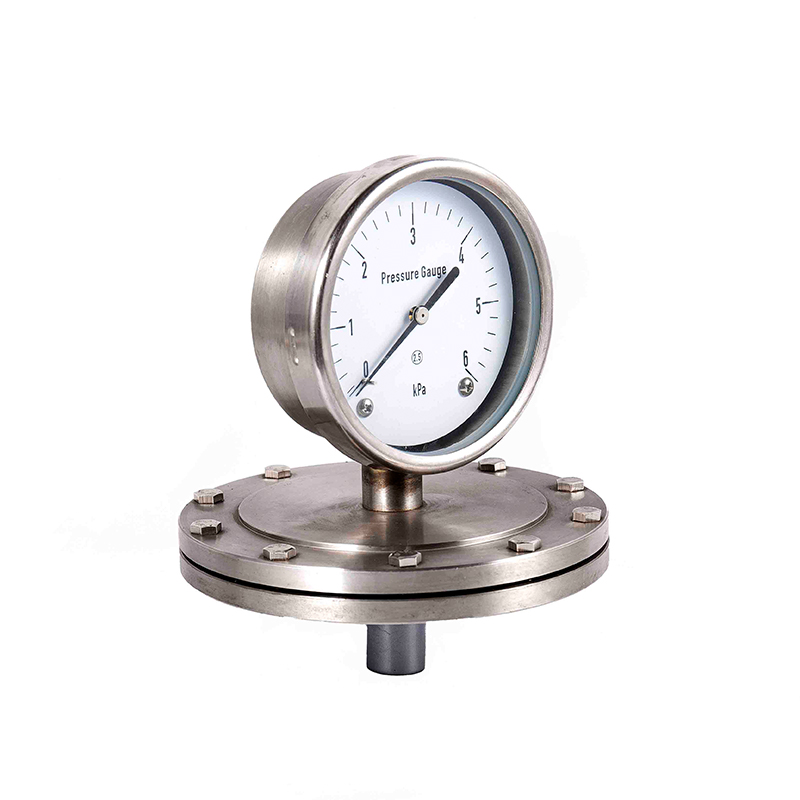

Tolok Tekanan: Instrumen mekanikal yang memberikan petunjuk visual tekanan sistem. Jenis biasa termasuk alat pengukur dail analog dan alat pengukur digital.
Pemancar tekanan: Peranti yang menukar tekanan ke dalam isyarat elektrik untuk pemantauan dan kawalan jauh.
Tekanan Tekanan: Instrumen yang mengaktifkan litar elektrik apabila ambang tekanan tertentu dicapai, sering digunakan untuk keselamatan atau automasi.
Manometer: Peranti yang mengukur tekanan menggunakan lajur cecair, biasanya digunakan dalam aplikasi makmal atau tekanan rendah.
Aplikasi dan fungsi umum
Instrumen tekanan digunakan secara meluas di seluruh industri untuk tugas seperti:

Memantau sistem hidraulik dan pneumatik
Memastikan keselamatan dalam saluran paip bertekanan
Mengawal tekanan dalam sistem HVAC
Mengukur tekanan gas dan cecair dalam eksperimen makmal

Apakah sensor tekanan?

Sensor tekanan adalah komponen khusus dalam kategori instrumen tekanan yang lebih luas. Peranan utama mereka adalah untuk mengesan tekanan dalam sistem dan mengubahnya menjadi isyarat yang boleh diukur, yang kemudiannya boleh ditafsirkan atau dihantar oleh peranti lain. Tidak seperti alat pengukur mekanikal yang memaparkan tekanan secara langsung, sensor memberi tumpuan kepada ketepatan, penukaran isyarat, dan integrasi dengan sistem elektronik.

Bagaimana Sensor Tekanan Berfungsi
Prinsip asas di sebalik sensor tekanan melibatkan penukaran tekanan yang digunakan ke dalam isyarat yang boleh dibaca. Kebanyakan sensor menggunakan diafragma atau membran yang cacat di bawah tekanan. Perubahan mekanikal ini kemudiannya ditukar menjadi isyarat elektrik menggunakan pelbagai teknologi penderiaan.

Jenis Sensor Tekanan
Sensor tekanan tolok terikan

Gunakan alat pengukur terikan yang dilampirkan pada diafragma.
Deformasi diafragma mengubah rintangan elektrik tolok terikan, menghasilkan isyarat yang boleh diukur.
Biasanya digunakan dalam sistem perindustrian dan hidraulik kerana ketepatan dan kebolehpercayaan.
Sensor tekanan kapasitif

Ukur perubahan kapasitansi yang disebabkan oleh pergerakan diafragma.
Menyediakan kepekaan yang tinggi dan sering digunakan dalam aplikasi tekanan rendah atau instrumen ketepatan.
Sensor tekanan piezoelektrik

Gunakan bahan piezoelektrik untuk menghasilkan caj elektrik apabila tekanan mekanikal digunakan.
Sesuai untuk pengukuran tekanan dinamik, seperti pemantauan getaran atau proses perindustrian berkelajuan tinggi.
Sensor tekanan piezoresistif

Bergantung pada bahan semikonduktor yang rintangan elektriknya berubah di bawah tekanan.
Sangat sensitif dan biasa digunakan dalam aplikasi automotif dan perubatan.
Aplikasi sensor tekanan
Sensor tekanan digunakan secara meluas di pelbagai industri:

Automasi Perindustrian: Memantau tekanan hidraulik dan pneumatik dalam jentera.
Automotif: Mengukur tekanan tayar, suntikan bahan api, dan tekanan manifold enjin.
Peranti perubatan: Memantau tekanan darah dan sistem pernafasan.
Aeroangkasa: Mengukur tekanan kabin, sistem bahan api, dan kawalan hidraulik.
Takeaway Utama: Sensor tekanan adalah kritikal untuk mengesan tekanan dengan tepat dan menukarnya ke dalam isyarat yang boleh dipantau atau diproses oleh sistem elektronik. Mereka membentuk tulang belakang sistem pengukuran tekanan automatik moden.

Apakah transduser tekanan?

Transduser tekanan adalah peranti khusus yang direka untuk menukar tekanan ke dalam isyarat elektrik piawai, yang boleh ditafsirkan oleh sistem kawalan, peranti pengambilalihan data, atau paparan digital. Walaupun sensor tekanan mengesan dan menghasilkan isyarat mentah dari tekanan, transduser sering termasuk pengkondisian isyarat, menjadikannya bersedia untuk integrasi ke dalam sistem automatik atau elektronik.

Bagaimana tekanan transduser berfungsi
Transduser tekanan biasanya terdiri daripada:

Diafragma tekanan: membran nipis yang cacat di bawah tekanan yang digunakan.
Elemen Sensing: Menukar ubah bentuk diafragma ke dalam isyarat elektrik, sering menggunakan alat pengukur terikan, unsur piezoresistif, atau sensor kapasitif.
Litar penyaman isyarat: menguatkan, linearizes, dan menukarkan isyarat mentah ke dalam output yang boleh digunakan seperti protokol komunikasi 4-20mA, 0-10V, atau digital.
Sumber Pengujaan: Menyediakan voltan atau arus yang diperlukan untuk menguasai elemen penderiaan dan elektronik.
Ciri -ciri utama transduser tekanan
Isyarat Output: Isyarat biasa termasuk gelung semasa 4-20mA, isyarat voltan 0-10V, dan output digital yang serasi dengan pengawal industri.
Ketepatan dan Linearity: Transduser ketepatan tinggi dapat mencapai kesilapan minimum dan linearity yang sangat baik di seluruh julat tekanan mereka.
Julat Tekanan: Tersedia dalam pelbagai penarafan tekanan, dari vakum hingga beberapa ribu psi.
Suhu Operasi: Direka untuk menahan ekstrem alam sekitar dalam aplikasi perindustrian, automotif, atau aeroangkasa.
Aplikasi transduser tekanan
Transduser tekanan digunakan secara meluas di mana data tekanan perlu dipantau secara digital, log, atau dikawal:

Automasi Perindustrian: Pemantauan sistem hidraulik dan pneumatik dan kawalan proses.
Penyelidikan saintifik: Pengukuran tepat gas atau tekanan cecair dalam eksperimen makmal.
Automotif: Pemantauan sistem enjin dan bahan bakar untuk kawalan prestasi dan pelepasan.
Sistem HVAC: Pemantauan tekanan dalam penyejukan dan sistem pemanasan untuk kecekapan dan keselamatan.
Takeaway Utama: Transduser tekanan bukan sahaja mengesan tekanan tetapi juga menyediakan isyarat elektrik yang boleh dipercayai dan boleh dipercayai yang sesuai untuk integrasi ke dalam sistem pemantauan dan kawalan digital. Ini menjadikan mereka sesuai untuk aplikasi automatik moden.

Perbezaan utama antara instrumen tekanan, sensor, dan transduser

Walaupun terma tekanan, sensor tekanan, dan transduser tekanan sering digunakan secara bergantian, memahami perbezaannya adalah penting untuk memilih peranti yang tepat untuk aplikasi tertentu.

1. Fungsi
Instrumen Tekanan: Mewakili kategori peranti yang luas yang mengukur, memantau, atau bertindak balas terhadap tekanan. Mereka boleh menjadi mekanikal, elektrik, atau digital, dan termasuk alat pengukur, suis, sensor, dan transduser.
Sensor tekanan: Mengesan tekanan dan menukarnya menjadi isyarat elektrik atau mekanikal yang boleh diukur. Mereka adalah komponen dalam instrumen, yang memberi tumpuan terutamanya kepada pengesanan dan penjanaan isyarat.
Transduser tekanan: Menukar isyarat tekanan yang dikesan ke dalam output elektrik yang standard, sering termasuk penguatan dan pengkondisian untuk digunakan dalam sistem automatik atau digital.
2. Isyarat output
Instrumen Tekanan: Boleh memberikan bacaan visual langsung (tolok analog), mencetuskan suis elektrik, atau mengeluarkan isyarat melalui sensor/transducer.
Sensor tekanan: Menghasilkan isyarat mentah yang sepadan dengan tekanan yang digunakan, seperti voltan kecil atau perubahan rintangan.
Transduser Tekanan: Menyediakan isyarat elektrik siap sedia (mis., 4-20mA, 0-10V, atau komunikasi digital), sesuai untuk integrasi dengan pengawal, PLC, atau sistem pemantauan.
3. Kompleks
Instrumen Tekanan: Julat dari peranti mekanikal mudah seperti alat pengukur dail kepada pemancar digital yang kompleks.
Sensor tekanan: Biasanya peranti yang lebih kecil, mudah direka terutamanya untuk pengesanan.
Transduser tekanan: Lebih canggih, menggabungkan unsur -unsur penderiaan dengan elektronik untuk pengkondisian isyarat dan kebolehpercayaan dalam sistem perindustrian atau saintifik.
4. Permohonan
Instrumen Tekanan: Berkhidmat sebagai kategori umum dan boleh digunakan dalam pemantauan, mengawal, atau mencetuskan sistem.
Sensor tekanan: Biasa digunakan dalam aplikasi pengukuran yang tepat, seperti sensor automotif, peranti perubatan, dan pemantauan industri.
Transduser Tekanan: Sesuai untuk automasi, pengambilalihan data, dan kawalan proses perindustrian di mana isyarat elektronik yang tepat diperlukan untuk pemprosesan selanjutnya.
5. Hubungan hierarki
Sangat berguna untuk memahami bahawa instrumen tekanan merangkumi kedua -dua sensor dan transduser:

Semua sensor tekanan adalah instrumen tekanan, tetapi tidak semua instrumen tekanan adalah sensor.
Transduser tekanan pada dasarnya dipertingkatkan sensor, menyediakan isyarat yang diproses yang sesuai untuk sistem perindustrian dan digital.

Faktor yang perlu dipertimbangkan semasa memilih alat tekanan

Memilih instrumen tekanan yang betul adalah penting untuk memastikan pengukuran yang tepat, keselamatan sistem, dan kebolehpercayaan jangka panjang. Sama ada anda memilih tolok tekanan, sensor, atau transduser, beberapa faktor perlu dinilai dengan teliti.

1. Keperluan Julat Tekanan
Tentukan tekanan minimum dan maksimum sistem anda akan menemui.
Pilih peranti yang beroperasi dengan selamat dalam julat ini sambil menyediakan bacaan yang tepat.
Melebih -lebihkan alat tekanan boleh menyebabkan kerosakan, pengukuran yang tidak tepat, atau kegagalan sistem.
2. Ketepatan dan ketepatan
Pertimbangkan tahap ketepatan yang diperlukan untuk permohonan anda.
Peranti ketepatan tinggi, seperti transduser ketepatan, adalah penting dalam aplikasi seperti penyelidikan saintifik, peralatan perubatan, dan sistem aeroangkasa.
Aplikasi kurang kritikal, seperti pemantauan HVAC, boleh bertolak ansur dengan ketepatan yang lebih rendah.
3. Keadaan Alam Sekitar
Menilai suhu ekstrem, kelembapan, getaran, dan persekitaran yang menghakis.
Sensor yang dimeteraikan silikon atau transduser bergilir mungkin diperlukan untuk keadaan perindustrian atau luaran yang keras.
Memastikan instrumen dapat menahan tekanan alam sekitar tanpa degradasi.
4. Jenis media diukur
Tentukan sama ada instrumen akan mengukur cecair, gas, atau cecair pelbagai fasa.
Bahan -bahan tertentu lebih sesuai untuk media tertentu; Sebagai contoh, sesetengah sensor tekanan sensitif terhadap cecair yang menghakis, sementara yang lain hanya boleh bekerja dengan gas bersih.
Keserasian dengan medium memastikan hayat perkhidmatan yang panjang dan bacaan yang konsisten.
5. Keperluan Isyarat Output
Pertimbangkan sama ada anda memerlukan bacaan mekanikal, isyarat elektrik analog, atau output digital.
Transduser tekanan dengan output standard (4-20mA, 0-10V) sangat sesuai untuk integrasi dengan sistem PLC, pengambilalihan data, atau automasi perindustrian.
Memilih jenis output yang betul memastikan integrasi lancar dengan sistem kawalan dan pemantauan.
6. Kos dan ketersediaan
Menilai belanjawan anda berbanding kritikal permohonan.
Transduser mewah mungkin lebih mahal tetapi memberikan manfaat kebolehpercayaan dan integrasi jangka panjang.
Untuk aplikasi yang kurang kritikal, tolok mekanikal mudah atau sensor asas mungkin mencukupi.

Aplikasi biasa

Instrumen tekanan, sensor, dan transduser adalah penting untuk pelbagai industri dan aplikasi. Memahami di mana setiap peranti cemerlang membantu jurutera dan juruteknik memilih penyelesaian yang tepat untuk keperluan mereka.

1. Automasi Perindustrian
Digunakan untuk memantau dan mengawal sistem hidraulik dan pneumatik.
Sensor tekanan dan transduser memberi makan data ke dalam sistem PLC untuk pemantauan dan automasi masa nyata.
Penting untuk mengekalkan kecekapan sistem, mencegah tekanan berlebihan, dan mengurangkan downtime.
2. Automotif
Sensor tekanan mengukur tekanan manifold enjin, suntikan bahan api, dan tekanan tayar.
Transduser menukar bacaan tekanan ke dalam isyarat elektrik untuk integrasi dengan sistem kawalan kenderaan.
Membantu meningkatkan kecekapan bahan api, kawalan pelepasan, dan keselamatan kenderaan.
3. Aeroangkasa
Instrumen tekanan Memantau tekanan kabin, sistem bahan api, dan litar hidraulik.
Sensor dan transduser memberikan bacaan yang tepat untuk keselamatan dan prestasi.
Instrumen ketepatan tinggi memastikan kebolehpercayaan dalam persekitaran yang melampau.
4. Peranti perubatan
Sensor tekanan digunakan dalam monitor tekanan darah, ventilator, dan sistem pernafasan.
Transduser menukar bacaan menjadi isyarat untuk paparan digital dan sistem pemantauan pesakit.
Ketepatan dan kebolehpercayaan adalah penting untuk keselamatan pesakit dan diagnostik.
5. Sistem HVAC
Instrumen tekanan memantau tekanan penyejuk, udara, dan air dalam pemanasan, pengudaraan, dan sistem penghawa dingin.
Sensor dan transduser membantu mengoptimumkan kecekapan tenaga dan prestasi sistem.
Mencegah situasi overpressure dan memastikan operasi yang selamat.

Kesimpulan

Memahami perbezaan antara instrumen tekanan, sensor tekanan, dan transduser tekanan adalah penting untuk memilih peranti yang tepat untuk aplikasi khusus anda.

Instrumen tekanan berfungsi sebagai kategori yang luas, merangkumi semua peranti yang mengukur, memantau, atau bertindak balas terhadap tekanan, termasuk alat pengukur, suis, sensor, dan transduser.
Sensor tekanan mengesan tekanan dan mengubahnya menjadi isyarat yang boleh diukur, memberi tumpuan kepada ketepatan dan kebolehpercayaan.
Transduser tekanan mengambil langkah ini dengan menukarkan tekanan yang dikesan ke dalam output elektrik yang standard, bersedia untuk integrasi ke dalam sistem kawalan digital atau platform pemerolehan data.
Apabila memilih penyelesaian pengukuran tekanan, adalah penting untuk mempertimbangkan julat tekanan, ketepatan, keadaan persekitaran, keserasian media, keperluan output, dan kos. Memilih instrumen yang betul memastikan keselamatan, kecekapan, dan kebolehpercayaan jangka panjang dalam aplikasi yang terdiri daripada sistem automasi industri dan automotif ke aeroangkasa, peranti perubatan, dan sistem HVAC.

Dengan memahami perbezaan utama dan keperluan aplikasi, jurutera, juruteknik, dan pembuat keputusan boleh membuat pilihan yang tepat, mengoptimumkan prestasi sistem, dan memastikan umur panjang penyelesaian pemantauan tekanan mereka.
