Apakah tolok tekanan kenalan elektrik yang terbukti?

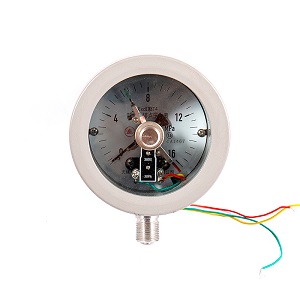

Tolok Tekanan Hubungan Elektrik Letupan-Proof
Di dalam persekitaran di mana terdapat gas letupan atau habuk (seperti dalam industri petroleum, kimia, dan arang batu), prestasi letupan-bukti prestasi pemantauan tekanan secara langsung memberi kesan kepada keselamatan. "Guardian Prooff-Proof", membantu anda membuat pilihan yang tepat untuk senario perindustrian.

1, Tafsiran Model: Memahami Parameter Teras dari Kod
· Model tolok tekanan sentuhan elektrik flameproof biasanya termasuk maklumat penting seperti penarafan letupan-bukti, bentuk struktur, gred ketepatan, dan pengukuran.

Y: Tekanan tekanan

X: Hubungan Elektrik

B: Jenis bukti letupan

100: Diameter dail

· Faktor utama dalam pemilihan: Penarafan letupan-bukti mesti sepadan dengan persekitaran penggunaan (contohnya, kelas IIB sesuai untuk propana, etilena, dan lain-lain, manakala kelas IIC sesuai untuk gas yang lebih berbahaya seperti hidrogen, asetilena, dan lain-lain), dan kumpulan suhu (T4 menunjukkan bahawa suhu permukaan maksimum adalah ≤ 135 ℃) mesti memenuhi suhu persekitaran.

2, Pembongkaran Struktur: Tiga komponen teras memastikan perlindungan dan fungsi letupan
Struktur pengukur tekanan sentuhan elektrik flameproof berpusat di sekitar dua reka bentuk teras: "flameproof letupan-bukti" dan "kawalan isyarat elektrik". Ia terutamanya dibahagikan kepada tiga bahagian:

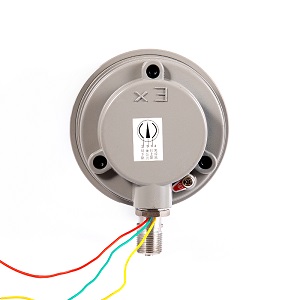

· Kes letupan-bukti: "Shell Perlindungan Keselamatan" instrumen mengamalkan reka bentuk yang dimeteraikan. Walaupun percikan api dijana di dalam kerana kesalahan, mereka boleh disekat oleh cangkang dan tidak akan menyalakan campuran letupan di luar. Pada masa yang sama, shell dilengkapi dengan struktur pelega tekanan untuk mengelakkan pecah yang disebabkan oleh tekanan dalaman yang berlebihan.

· Mekanisme Pengukuran: Komponen teras adalah tiub musim bunga (seperti aloi tembaga atau tiub spring keluli tahan karat). Apabila medium yang diukur memasuki tiub musim bunga, tiub spring berubah akibat tekanan dan mengalami ubah bentuk. Pengubahsuaian ini dihantar melalui penyambung rod dan mekanisme penghantaran gear untuk memutar penunjuk, dengan itu mencapai petunjuk tekanan.

· Peranti hubungan elektrik: Ia terdiri daripada tiga kenalan elektrik (biasanya kenalan aloi perak dengan kekonduksian yang baik dan rintangan haus yang tinggi), dan penunjuk dilengkapi dengan hubungan bergerak yang boleh diselaraskan. Apabila tekanan mencapai nilai yang ditetapkan, hubungan bergerak membuat hubungan dengan hubungan pegun yang sama, dan isyarat suis output (seperti penggera atau permulaan/berhenti dari injap pam)

3, Pemilihan Bahan: Komponen yang berbeza sesuai untuk keadaan kerja yang berbeza.
Bahan ini menentukan rintangan kakisan, rintangan suhu tinggi dan hayat perkhidmatan instrumen. Adalah perlu untuk memilih bahan berdasarkan medium yang diukur (seperti cecair menghakis, gas suhu tinggi) dan keadaan persekitaran:

· Bahan shell:
Besi Cast: Kos Rendah, Sesuai untuk Persekitaran Bukti Letupan Umum yang Tidak Harus dan Kering;
Keluli tahan karat (304/316): Tahan kepada asid dan alkali, sesuai untuk persekitaran dengan keterukan yang kuat seperti kejuruteraan kimia dan aplikasi marin.

· Bahan elemen pengukur (tiub musim bunga):
Aloi tembaga (seperti gangsa timah): Sesuai untuk mengukur gas dan cecair yang tidak menghakis (seperti udara dan air), dengan had suhu ≤ 100 ℃.

Keluli tahan karat (304/316L): mempamerkan rintangan kakisan yang unggul dan rintangan haba, menjadikannya sesuai untuk mengukur media menghakis (seperti asid hidroklorik, asid sulfurik) atau media suhu tinggi (suhu ≤ 200 ℃).

· Bahan hubungan elektro-pneumatik:
Aloi perak (seperti aloi perak-kadmium, aloi perak-nikel); Kekonduksian yang sangat baik, haus hubungan yang rendah, jangka hayat yang panjang, dan mampu memberi isyarat yang kerap.

· Bahan Pengedap:
Getah Nitril: Tahan minyak dan pelarut biasa, sesuai untuk media berasaskan minyak.
Getah fluorin: Menahan kakisan yang kuat dan suhu tinggi (≤ 200 ℃), sesuai untuk aplikasi yang melibatkan bahan-bahan menghakis yang kuat atau keadaan suhu tinggi.

Ringkasan:
Pemilihan kenalan elektrik ledakan ledakan Tolok tekanan Memerlukan "jahitan kepada keadaan tertentu": Pertama, tentukan tahap letupan dan kumpulan suhu berdasarkan persekitaran. Kemudian, pilih elemen pengukur dan bahan perumahan mengikut medium yang diukur. Akhirnya, kunci dalam elemen pengukur dan bahan perumahan melalui parameter model. Akhirnya, tentukan spesifikasi yang tepat melalui parameter model. Menguasai logik teras model, struktur, dan bahannya adalah penting untuk mencapai pemantauan dan kawalan tekanan yang selamat dan stabil dalam persekitaran perindustrian yang berbahaya.

Sekiranya anda mempunyai sebarang soalan khusus mengenai pemilihan berdasarkan keadaan kerja tertentu, sila bebas meninggalkan mesej di backend. Kami akan memberi anda cadangan yang disasarkan!
