Core Guide for Model, Structure and Material of Photoelectric Contact Pressure Gauge

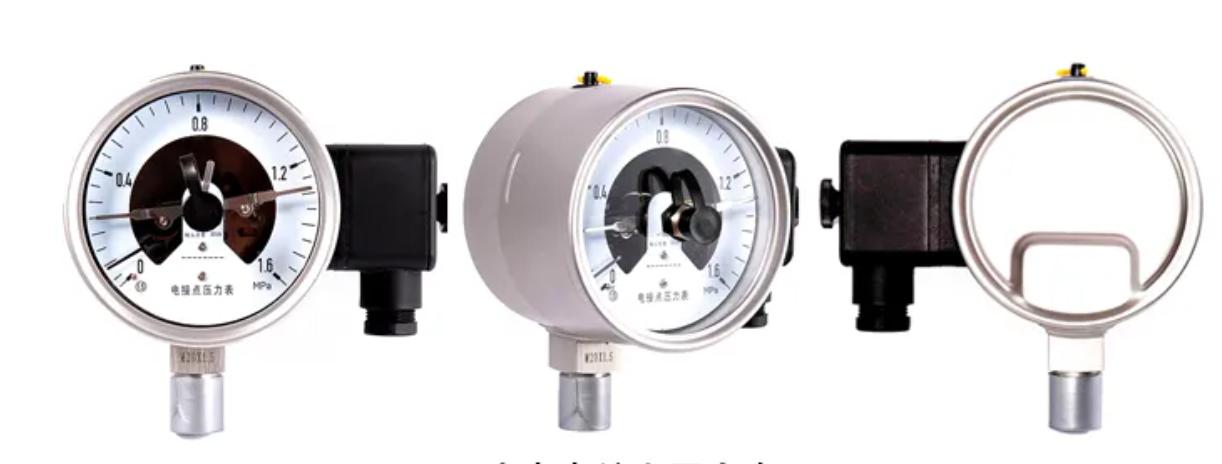

Tolok tekanan hubungan fotoelektrik

Kenalan fotoelektrik Tolok tekanan adalah instrumen pintar yang mengintegrasikan pengukuran tekanan, paparan dan kawalan automatik. Ia mengesan nilai tekanan melalui teknologi penderiaan fotoelektrik bukan sentuhan dan boleh mengeluarkan isyarat suis apabila tekanan mencapai had atas atau bawah pratetap, dengan itu mengawal permulaan atau hentian peralatan luaran (seperti pam air, motor, penggera, dan lain-lain).

Anda boleh menganggapnya sebagai suis tekanan "pintar" dan "selamat", dilengkapi dengan dail penunjuk intuitif.
Dalam kawalan automasi perindustrian, ketepatan pemantauan tekanan dan penggera secara langsung mempengaruhi keselamatan dan kecekapan pengeluaran. Tolok tekanan hubungan fotoelektrik, sebagai instrumen utama dengan kedua -dua fungsi pengukuran dan kawalan, pemilihan modelnya, reka bentuk struktur dan sifat bahan sering membentuk teras proses pemilihan. Hari ini, kami akan membimbing anda untuk membongkar tiga dimensi teras ini dan membantu anda dengan cepat memahami perkara utama pemilihan.

1 ， model pengukur tekanan hubungan fotoelektrik biasa
· Siri YXC: Tekanan Tekanan Hubungan Fotoelektrik Jenis Asas, Sesuai untuk Persekitaran Perindustrian Umum.
· Siri YXG: Jenis ketepatan yang tinggi, dengan ketepatan pengukuran sehingga 0.5 gred.
· Siri YXK: Jenis bukti letupan, sesuai untuk persekitaran mudah terbakar dan letupan.
· Siri YXW: Jenis kebersihan. Direka khusus untuk industri makanan dan farmaseutikal.
· Siri YXF: Jenis tahan kakisan, sesuai untuk media yang sangat menghakis.

2, Struktur: Tiga komponen teras menentukan prestasi instrumen
Struktur tolok tekanan hubungan fotoelektrik direka bentuk di sekitar "Pengukuran Pengukuran yang tepat", dan ia terdiri daripada tiga modul utama. Setiap komponen mempunyai pembahagian tanggungjawab yang jelas:

· Mekanisme Pengukuran: Komponen teras ialah tiub Bourdon. Apabila medium yang diukur memasuki tiub, badan tiub mengalami ubah bentuk akibat tekanan, dan ubah bentuk ini dihantar melalui rod penyambung untuk memutar penunjuk, dengan itu mencapai paparan mekanikal nilai tekanan.

· Mekanisme penukaran fotoelektrik: Ia terdiri daripada plat teduhan, sumber cahaya, dan sensor fotoelektrik. Apabila penunjuk (atau plat teduhan yang dikaitkan dengan penunjuk) berputar ke kedudukan had atas atau bawah pratetap, blok plat teduhan atau menjalankan sumber cahaya, mencetuskan sensor fotoelektrik untuk menghantar isyarat suis, dengan itu mencapai penggera tekanan atau kawalan.

· Kotak shell dan simpang: Shell melindungi komponen dalaman, manakala kotak simpang digunakan untuk menyambungkan litar kawalan. Sesetengah model mungkin termasuk lubang pelesapan haba atau struktur pengedap, yang sesuai untuk persekitaran yang berbeza.

3, Bahan: Adaptasi kepada keadaan kerja adalah kunci
Pemilihan bahan harus berdasarkan medium yang akan diukur (seperti cecair menghakis, gas suhu tinggi) dan alam sekitar (seperti kelembapan, habuk). Bahan komponen teras adalah seperti berikut.

· Bourdon Tube:

Media biasa (air, udara): Aloi tembaga (tembaga H62), kos rendah dan ketangguhan yang baik;

Media yang menghakis (penyelesaian asid dan alkali): 316L keluli tahan karat, dengan rintangan kakisan yang kuat;

Medium suhu tinggi (> 150 ℃): Aloi Hastelloy, tahan terhadap suhu tinggi dan merayap.

· Kes:

Persekitaran biasa: Plastik Kejuruteraan ABS, Ringan dan Penebat;

Persekitaran yang keras (di luar, zon kimia): 304 keluli tahan karat, karat-bukti, tahan kesan.

· Sambungan:

Selaras dengan reka bentuk tiub musim bunga, untuk mengelakkan kakisan yang disebabkan oleh logam yang berbeza dalam medium yang bersentuhan, 304 keluli tahan karat dan tembaga biasanya digunakan.

· Bahagian pengedap:

Getah nitril: Tahan minyak dan air, dengan julat suhu -40 hingga 120 darjah Celsius.

Fluorine Rubber: Sesuai untuk media suhu yang menghakis dan tinggi, dengan julat suhu -20 hingga 120 darjah Celsius.

Ringkasan:
Untuk memilih tolok tekanan hubungan fotoelektrik yang betul, kunci terletak pada "memahami model untuk menentukan keperluan, menggenggam struktur dan prestasi, dan memilih bahan yang sesuai untuk keadaan aplikasi tertentu".

Kami juga akan berkongsi pemasangan, penentukuran dan teknik operasi praktikal instrumen. Sekiranya anda mempunyai lebih banyak cadangan atau soalan, sila hubungi kami pada bila -bila masa! "
