Perbezaan antara tolok tekanan diafragma dan tekanan diafragma tekanan rendah

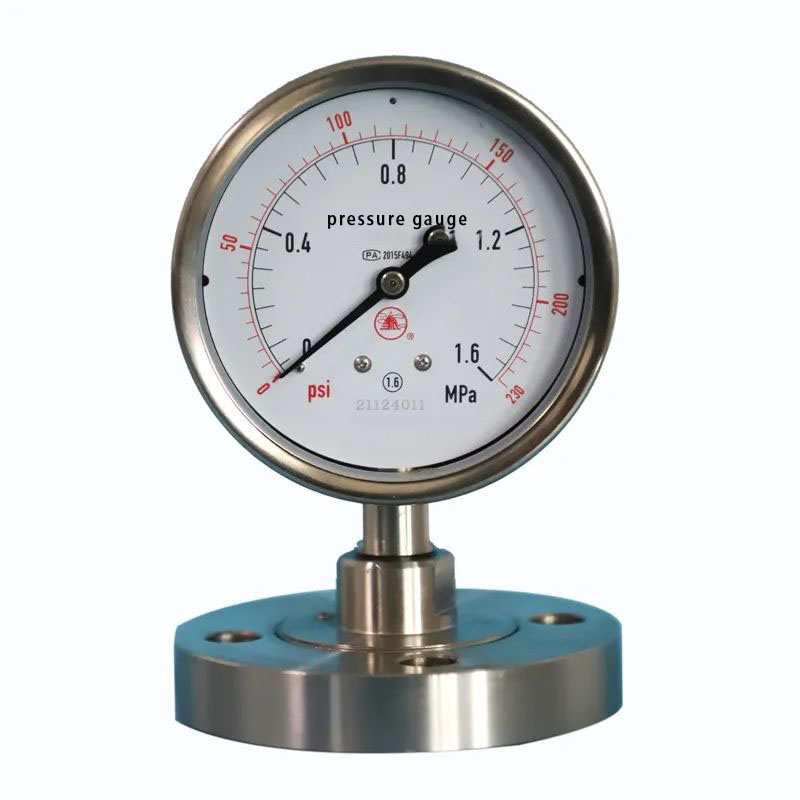

Tolok tekanan diafragma

Dalam kerja harian, situasi sedemikian sering berlaku di mana pengguna sebenarnya memerlukan alat pengukur tekanan diafragma, tetapi dalam kontrak atau semasa perbualan telefon, mereka menyebut alat pengukur tekanan membran. Alasannya ialah kedua -dua jenis alat pengukur tekanan mempunyai penampilan yang sama. Sekarang, mari kita memperkenalkan perbezaan utama antara kedua -dua jenis alat pengukur.

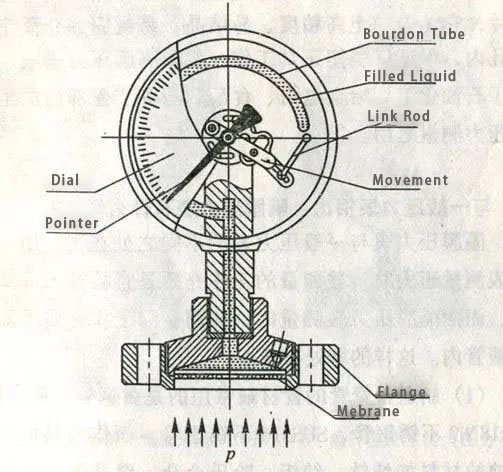

Prinsip kerja tolok tekanan diafragma

Apabila tekanan diafragma mengukur tekanan, medium kerja yang diukur secara langsung bertindak pada diafragma pengasingan. Diafragma mengalami ubah bentuk ke atas. Tekanan sederhana dihantar ke tiub musim bunga melalui cecair pengisian di dalam tiub musim bunga, menyebabkan akhir tiub musim bunga mengalami ubah bentuk elastik. Dengan bantuan mekanisme hubungan, aci gear mekanisme didorong untuk berputar, dengan itu menyebabkan penunjuk menunjukkan nilai tekanan yang diukur pada skala.

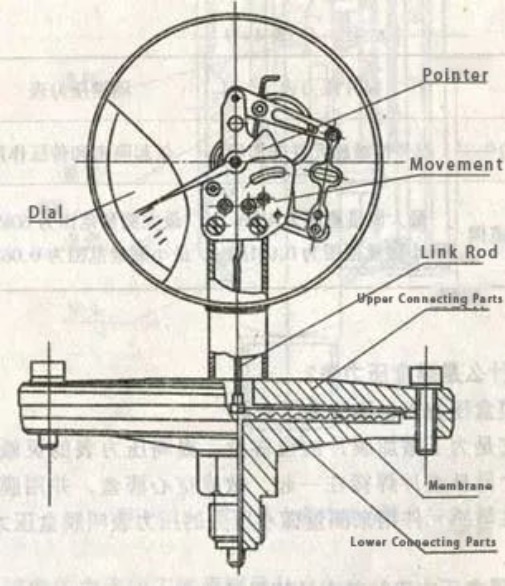

Prinsip kerja pengukur diafragma tekanan rendah

Di bawah pengaruh tekanan, medium kerja yang diukur secara langsung bertindak pada diafragma elastik. Diafragma mengalami ubah bentuk elastik ke atas (untuk mengukur tekanan positif) atau ke bawah (untuk mengukur tekanan negatif). Melalui mekanisme rod penyambung yang ditetapkan di tengah diafragma, ia memacu aci gear mekanisme untuk berputar, dengan itu menyebabkan penunjuk menunjukkan nilai tekanan yang diukur pada skala.

Perbezaan utama antara kedua -dua jenis alat pengukur tekanan adalah:
(1) Unsur elastik yang berbeza:
Unsur elastik tolok tekanan diafragma adalah tiub musim bunga, sementara diafragma hanya berfungsi sebagai pemisah. Elemen elastik pengukur diafragma tekanan rendah adalah diafragma beralun. Tekanan yang diukur bertindak pada diafragma, menyebabkan ia menjalani ubah bentuk elastik ke atas (atau ke bawah). Nilai tekanan ditunjukkan melalui mekanisme hubungan yang dikimpal kepada diafragma.

(2) Gred ketepatan yang berbeza:
Tolok tekanan diafragma biasanya mempunyai kelas ketepatan 1.6; manakala tolok diafragma tekanan rendah mempunyai kelas ketepatan 2.5.

(3) julat pengukuran yang berbeza:
Rangkaian Pengukuran Tolok Tekanan Diafragma:

Julat
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Tekanan Rendah Diafragma Pengukuran Pengukuran:

Julat
(KPA)

Tekanan negatif: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

Tekanan positif: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

Tekanan positif dan negatif: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Julat
(MPA)

Vacuum: -0.1 ~ 0

Tekanan vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

Tekanan: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) julat suhu yang berbeza untuk digunakan:
Tolok tekanan diafragma Boleh direka dengan struktur radiator atau hos dan digunakan untuk mengukur persekitaran suhu tinggi. Walau bagaimanapun, alat pengukur diafragma tekanan rendah, kerana mekanisme penghantaran hubungan mereka, tidak boleh menggunakan peranti penyejukan.

Kesimpulan:

Apabila mengukur tekanan gas umum, air atau cecair minyak, alat pengukur tekanan keluli tahan karat boleh dipilih. Walau bagaimanapun, jika medium yang diukur mempunyai keterujaan yang kuat (seperti asid hidroklorik, gas klorin lembap, oksida besi), kelikatan yang tinggi (seperti lateks), terdedah kepada penghabluran (seperti air garam), yang terdedah kepada pemejalan (seperti asfalt panas), atau mengandungi bahan yang digantung pepejal. Malah tiub keluli tahan karat 316L akan ditanam oleh asid hidroklorik. Perkara atau kekotoran yang digantung dalam asfalt dan kumbahan akan dengan cepat menghalang lubang tekanan tekanan tekanan, menyebabkan instrumen kehilangan fungsinya.
Oleh itu, dalam keadaan ini, kedua-dua jenis alat pengukur tekanan bukan hubungan sangat sesuai. Anda boleh memilih bahan membran diafragma tahan karat yang berbeza mengikut media menghakis yang kuat untuk mencapai tujuan pencegahan kakisan. Oleh kerana kehadiran membran diafragma, ia dapat mencegah kelikatan yang kuat menghakis, tinggi, dengan mudah mengkristal dan mudah menguatkan media dari mengalir ke lubang panduan tekanan, memastikan instrumen itu dapat berfungsi dengan normal. Oleh itu, berdasarkan tekanan kerja sebenar, tabiat penggunaan perusahaan, pilih jenis tolok tekanan diafragma atau tolok tekanan membran. "
