Adakah anda tahu model alat pengukur tekanan, struktur dan bahan yang mengejutkan peralatan perindustrian?

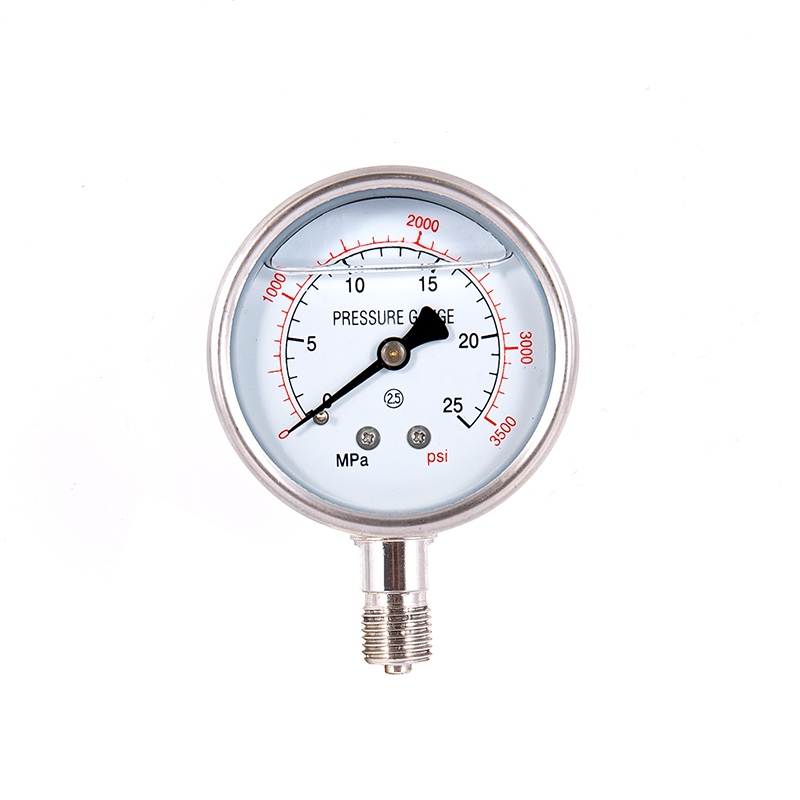

Tolok tekanan kejutan

Dalam persekitaran kompleks pengeluaran perindustrian, kestabilan pengukuran tekanan secara langsung mempengaruhi keselamatan peralatan dan kecekapan pengeluaran. Biasa Tolok tekanan terdedah kepada penunjuk yang gemetar, bacaan yang tidak tepat, dan juga merosakkan mekanisme dalam persekitaran dengan getaran atau denyutan. Sebaliknya, alat pengukur tekanan tahan kejutan, dengan reka bentuk yang unik, telah menjadi peralatan "mesti ada" dalam keadaan getaran. Artikel ini akan menjalankan analisis mendalam dari tiga dimensi: model, struktur, dan bahan, untuk membantu anda membuat pilihan dan aplikasi yang tepat.

Model

Model tolok tekanan kejutan biasanya termasuk maklumat teras seperti julat pengukuran, bentuk struktur, dan kaedah pemasangan. Mengambil siri YN arus perdana sebagai contoh:
· YN-60: Y bermaksud tolok tekanan, n menunjukkan rintangan kejutan, 60 mewakili diameter dail (dalam mm). Tanpa akhiran, ia dianggap sebagai pemasangan yang tidak berkesudahan, sesuai untuk peralatan kecil dan sederhana (seperti pemampat udara, pam hidraulik)

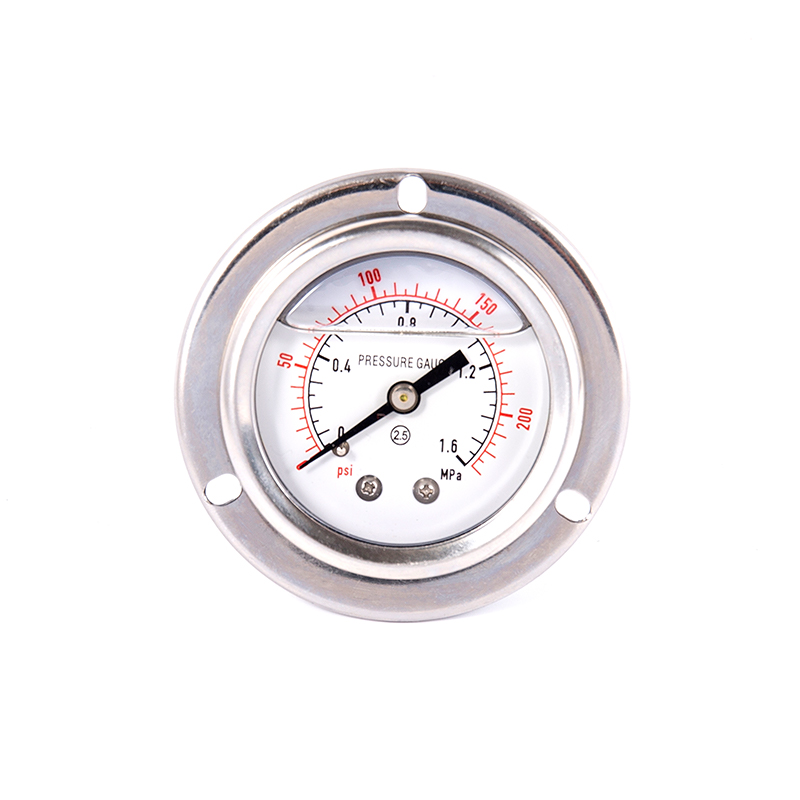

· YN-100ZQ: "ZQ" menunjukkan pemasangan yang dipasang di atas paksi, yang sesuai untuk memasukkan ke dalam panel kabinet kawalan untuk mengelakkan penghantaran getaran. Ia biasanya digunakan dalam senario-senario kuat seperti bilik enjin kapal dan jentera perlombongan.
Prinsip Pemilihan: Berdasarkan intensiti getaran (contohnya, jika getaran peralatan melebihi 3.5m/s, jenis tahan kejutan mesti dipilih), ciri-ciri sederhana (seperti persekitaran yang menghakis memerlukan bahan keluli tahan karat), dan ruang pemasangan, pemilihan komprehensif dibuat.

Reka bentuk struktur

Kestabilan tekanan tekanan kejutan berpunca dari tiga reka bentuk teras:
Sistem redaman dwi
· Buffering fizikal: Kes jam tangan dipenuhi dengan minyak silikon atau gliserin silikon tinggi (mengikut piawaian ISO VG 1000), yang menyerap lebih daripada 80% tenaga getaran mekanikal, mengurangkan amplitud pergerakan penunjuk sebanyak 80%.
· Reka bentuk pengedap: Untuk jenis paksi dengan pemasangan yang dipasang di tepi (seperti YN-100ZQ), kaca lapisan dua digunakan untuk mengasingkan cecair redaman dan pin kedudukan, menghalang kebocoran minyak daripada menjejaskan ketepatan.

Pengoptimuman tindak balas dinamik: Bagi aplikasi yang melibatkan tekanan berdenyut seperti pemampat dan pam, tolok tekanan kejutan mencapai ini dengan memperluaskan laluan pergerakan penunjuk (contohnya, dengan menggunakan tiub spring spiral), menukar turun naik tekanan serta-merta ke dalam perubahan secara beransur-ansur, memastikan kestabilan jangka panjang dengan ketepatan ± 1.6%.

Pilih mengikut bahan
Bahan secara langsung menentukan rintangan kakisan, rintangan suhu dan hayat perkhidmatan tolok tekanan.
Kes dan penyambung:
· Keluli tahan karat: Tahan terhadap kakisan asid dan alkali, sesuai untuk industri kimia dan farmaseutikal. Ia boleh beroperasi dengan stabil dalam senario permintaan tinggi seperti kuasa nuklear dan pemprosesan makanan.
· Aloi tembaga: Kos rendah, mudah diproses, biasa digunakan dalam sistem hidraulik tanpa kesan menghakis yang kuat. Walau bagaimanapun, ia harus dielakkan daripada bersentuhan dengan medium ammonia (kerana ia terdedah kepada tekanan kakisan).

Tiub musim bunga dan pergerakan:
· Fosfor Gangsa: Ia mempunyai keanjalan yang baik dan tahan keletihan. Ia sesuai untuk persekitaran suhu tinggi (dari -10 ℃ hingga 60 ℃), seperti dalam peralatan perindustrian biasa.
· Keluli tahan karat: Menentang ubah bentuk walaupun pada suhu tinggi (-40 ℃ hingga 200 ℃), sesuai untuk saluran paip stim dan kapal tindak balas suhu tinggi.

Cecair dan anjing laut redaman:
· Minyak silikon: Mempunyai toleransi suhu yang luas - tidak menguatkan pada -40 ℃ dan tidak menguap pada 200 ℃. Ia adalah pilihan pilihan untuk aplikasi suhu tinggi (seperti sistem hidraulik mesin pencetakan suntikan).
· Meterai getah nitril: Tahan minyak tetapi tidak kepada pelarut. Meterai getah fluorin dapat menahan media menghakis yang kuat, tetapi mereka lebih mahal.

Senario aplikasi dan cadangan pemilihan
Senario di mana tolok tekanan tahan gempa adalah wajib
· Persekitaran getaran yang kuat: Bilik enjin kapal (pecutan getaran lebih besar daripada 5 m/s²), penghancur perlombongan, pilih model pemasangan paksi.
Tekanan Pulsating Medium: Outlet pemampat reciprocating (denyutan sehingga 0.2 MPa), sistem hidraulik mesin pencetakan suntikan (frekuensi impak 30-50 Hz). Secara sengaja pilih struktur dengan skru penampan.

Parameter utama untuk pemilihan
· Julat: Meliputi 1.5 kali tekanan kerja (contohnya, untuk keadaan kerja 10 MPa, pilih 0 - 16 MPa). Mengelakkan operasi jangka panjang pada jarak penuh untuk mengelakkan keletihan tiub musim bunga.
· Sambungan: Pilih benang yang sesuai berdasarkan peralatan (seperti G1/2, M20*1.5). Untuk media yang menghakis, gunakan penyambung keluli tahan karat 316L.

Penyelenggaraan dan pemasangan: jangka hayat lanjutan
· Spesifikasi pemasangan: Pasang secara menegak dan pastikan cecair redaman diedarkan secara merata. Sudut kecenderungan hendaklah ≤ 30 °; Untuk sumber getaran prinsip, tiub penampan perlu ditambah jika perlu.
· Penyelenggaraan tetap: Kalibrasi sekali setiap 24 bulan. Dalam persekitaran suhu tinggi (di atas 80 ° C), periksa status minyak silikon setiap 12 bulan. Sekiranya minyak menjadi mendung atau kebocoran, ia harus diganti dengan segera.
· Pengendalian persekitaran yang melampau: -20 ℃ dan di bawah: termometer minyak dan gliserin yang penuh dilarang. Jenis minyak silikon suhu rendah alternatif boleh didapati. Dalam persekitaran yang sangat menghakis, integriti lapisan passivasi permukaan keluli tahan karat mesti diperiksa dengan kerap.

Pemilihan dan penggunaan alat pengukur tekanan kejutan melibatkan gabungan teknologi dan pengalaman. Dari aplikasi perindustrian asas YN-60 ke keadaan kerja kompleks YN-150ZQ, dari ekonomi aloi tembaga ke rintangan kakisan yang tinggi 316L keluli tahan karat, setiap detail mencerminkan ketukangan reka bentuk perindustrian. Pilih alat pengukur tekanan khas Wuxi untuk melindungi keselamatan pengeluaran perindustrian anda.
