Bagaimanakah tahap tolok tahap flap magnet berfungsi? Sekeping artikel akan menjelaskannya dengan jelas untuk anda!

Dalam sistem pengeluaran perindustrian yang luas, pengukuran tahap cecair adalah seperti "mata bijak" yang tepat, memainkan peranan penting dalam memastikan operasi stabil dan cekap proses pengeluaran. Dari tangki simpanan yang besar dalam industri petrokimia, ke tangki air dandang di sektor kuasa, dan tangki pengeluaran dalam industri makanan dan minuman, pengesanan yang tepat terhadap tahap cecair adalah sangat penting. Dan tolok tahap flap magnet, dengan prinsip kerja yang unik dan kelebihan prestasi cemerlang, telah menjadi alat pengukuran tahap cecair yang dipercayai di banyak bidang perindustrian.

I. Prinsip Kerja: Gabungan yang bijak dari keapungan dan Magnetisme

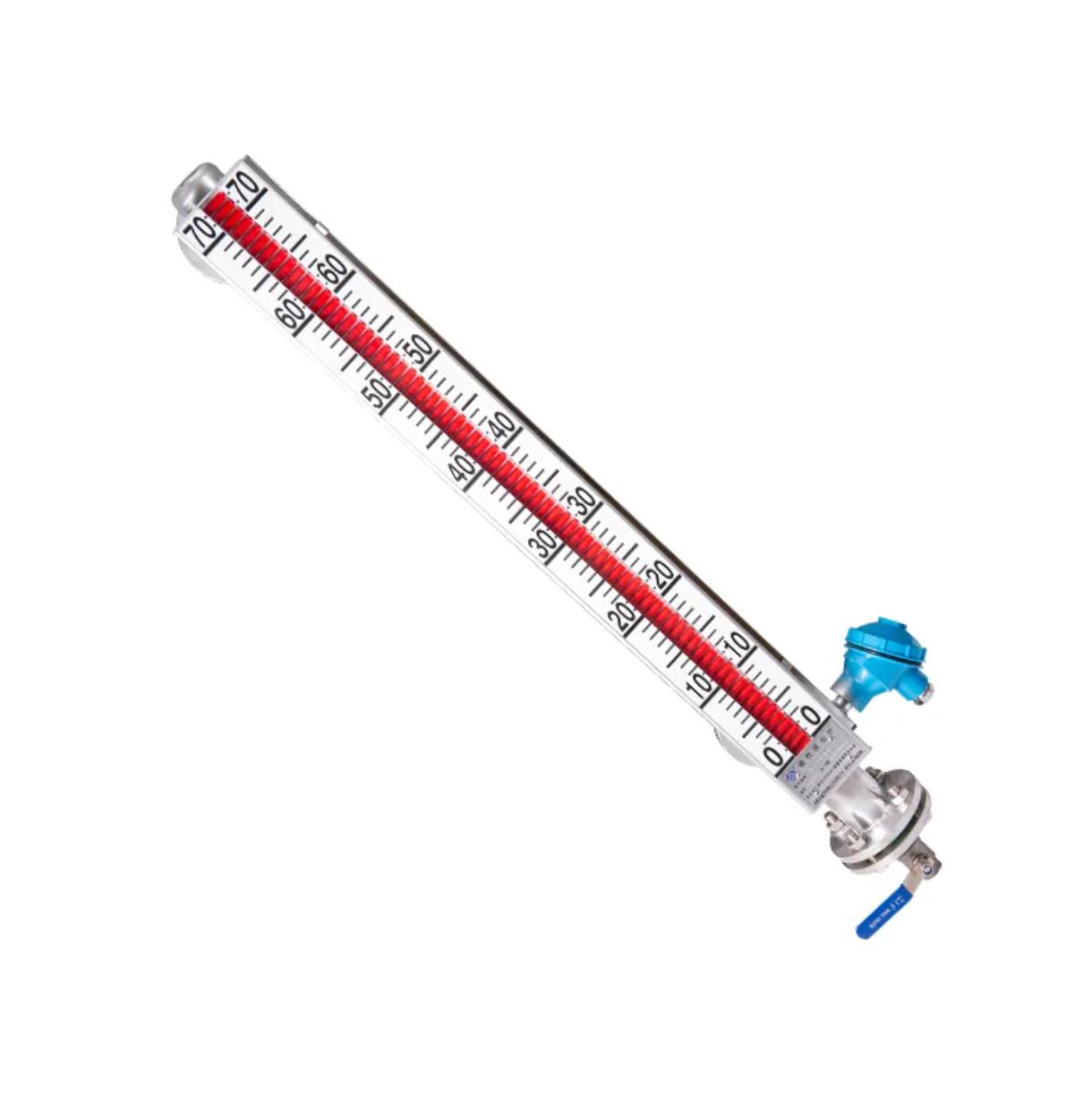

Reka bentuk tolok tahap flap magnet diilhamkan oleh prinsip keapungan dan interaksi magnet. Ia terutamanya terdiri daripada tiub utama yang disambungkan ke bekas yang diukur, terapung magnet dengan magnet kekal di dalam, dan panel paparan luaran (terdiri daripada lajur flip magnet dual-color merah dan putih). Apabila tahap cecair dalam perubahan kontena yang diukur, terapung magnet di dalam tiub utama akan bergerak ke atas dan ke bawah serentak disebabkan oleh kesan keapungan. Furthermore, keluli magnet kekal di dalam apungan memacu lajur flip magnet pada panel paparan luaran untuk memutar 180 darjah melalui kesan gandingan magnetik. Apabila tahap cecair meningkat, lajur flip berubah dari putih ke merah; Apabila tahap cecair jatuh, lajur flip berubah dari merah ke putih. Melalui perubahan warna lajur flip, orang boleh secara intuitif dan jelas membaca ketinggian tahap cecair, mencapai pemantauan visual tahap cecair. Kaedah pengukuran bukan hubungan ini bukan sahaja mengelakkan kesalahan yang disebabkan oleh geseran mekanikal dalam tradisional meter tahap cecair , tetapi juga memastikan keselamatan dan kebolehpercayaan proses pengukuran. Malah dalam persekitaran perindustrian yang keras, ia boleh beroperasi dengan stabil.

Ii. Kelebihan Produk: memenuhi keperluan perindustrian sepenuhnya
Paparan intuitif dan jelas
Panel paparan tolok tahap flap magnet direka unik. Tanda dan nombor skala telah menebal, meningkatkan penglihatan dan sudut tontonan dengan ketara. Sama ada dalam tangki simpanan luar yang terdedah kepada cahaya yang kuat atau di bengkel pengeluaran dalaman dengan pencahayaan yang redup, pengendali boleh dengan mudah dan cepat membaca data tahap cecair. Reka bentuk lajur flip dua warna lebih menarik, jelas dibezakan dalam pelbagai keadaan cahaya ambien, memberikan kemudahan yang besar untuk pemantauan tahap cecair semasa proses pengeluaran.

Mudah untuk pemasangan dan penyelenggaraan

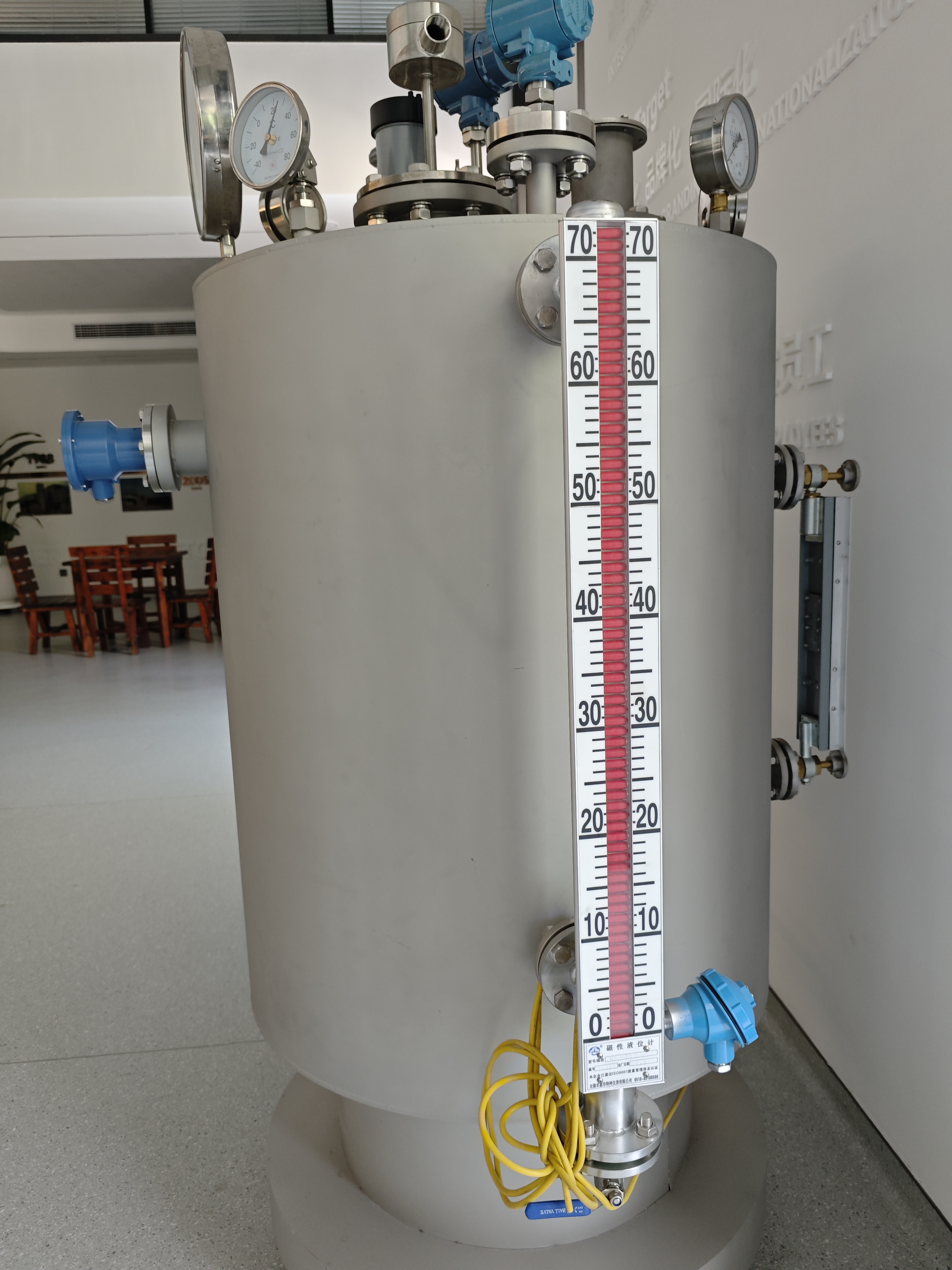

Reka bentuk modular diterima pakai, dengan struktur utama yang mudah. Komponen utama termasuk tiub utama, terapung, panel paparan dan bebibir sambungan. Tiada bahagian bergerak yang kompleks. Kaedah pemasangan adalah fleksibel dan pelbagai. Jenis yang dipasang di sebelahnya sesuai untuk bekas menegak yang besar, seperti tangki penyimpanan minyak dan tangki air api; Jenis yang dipasang di atas adalah untuk tangki sfera, tangki mendatar, dan lain-lain, di mana pembukaan atas dibatasi. Selain itu, tolok tahap cecair dilengkapi dengan injap berhenti. Apabila pembersihan, penyelenggaraan atau penggantian komponen diperlukan pada peringkat kemudian, ia boleh dikendalikan tanpa menghentikan mesin, dengan berkesan mengurangkan kos dan masa penyelenggaraan, dan meningkatkan kecekapan pengeluaran.

Kebolehgunaan yang meluas
Ia mempunyai tekanan dan sifat rintangan suhu yang sangat baik. Had atas tekanan kerja boleh mencapai 1.0 MPa, dan julat suhu kerja meliputi -20 ℃ hingga 200 ℃. Ia boleh menyesuaikan diri dengan keadaan kerja yang melampau seperti stim suhu tinggi dan gas cecair suhu rendah. Untuk media lantang atau mudah menguatkan, jaket stim atau peranti pemanasan elektrik boleh dipilih secara pilihan untuk memastikan ketidakstabilan medium semasa proses pengukuran dan menjamin ketepatan pengukuran. Ia juga melakukan yang sangat baik dari segi keupayaan anti-karat dan letupan. Ia menawarkan liner dalaman dan jenis plastik alat pengukur cecair yang direka khusus untuk persekitaran yang menghakis yang keras, mampu menahan media menghakis yang kuat seperti asid hidrofluorik dan asid sulfurik pekat. Pada masa yang sama, ia telah menerima pensijilan dwi untuk jenis flameproof (EXD IIC T6 GB) dan jenis selamat secara intrinsik (ex ia IIC T6 GA), dengan tahap perlindungan IP66/IP67. Ia boleh digunakan dengan selamat dalam penyimpanan minyak dan gas, serta lokasi farmaseutikal dan lain -lain yang mudah terbakar dan bahan letupan.

Ketepatan dan kebolehpercayaan yang tinggi:
Dengan struktur stabil dan prinsip pengukuran lanjutan, tolok tahap flap magnet mempunyai ketepatan pengukuran yang tinggi dan ralat dapat dikawal dalam julat kecil. Semasa penggunaan jangka panjang, ia tidak mudah dipengaruhi oleh gangguan luaran dan sentiasa dapat mengekalkan prestasi yang boleh dipercayai, menyediakan data tahap cecair yang tepat untuk pengeluaran perindustrian dan berkesan mengelakkan kegagalan peralatan dan kemalangan pengeluaran yang disebabkan oleh tahap cecair yang tidak normal.

Iii. Kawasan Permohonan: Memudahkan pembangunan pelbagai industri
Petroleum dan industri kimia
Semasa proses penapisan petroleum dan pengeluaran kimia, pemantauan tahap cecair dalam pelbagai tangki simpanan dan kapal tindak balas sangat penting. Tolok tahap flap magnet boleh memaparkan ketinggian paras cecair minyak mentah, produk minyak halus, dan bahan mentah kimia dalam masa nyata. Digabungkan dengan suis magnet, mereka dapat mencapai fungsi penggera paras cecair yang tinggi dan rendah, dengan berkesan menghalang insiden seperti limpahan tangki atau mengosongkan.

Industri Kuasa
Tahap air tangki air dandang adalah penunjuk utama untuk operasi selamat loji kuasa. Tolok tahap flap magnet, dengan reka bentuk tahan suhu tinggi dan langkah-langkah penebat jaket stim, dapat mengukur paras air dengan tepat pada suhu di atas 200 ℃. Ia juga boleh mengesan dan mencegah kemalangan limpahan kering atau kemalangan limpahan air yang disebabkan oleh paras air palsu. Setelah mengadopsi alat pengukur flap magnet yang maju di loji kuasa terma tertentu, kesilapan pengukuran paras air dikurangkan dengan ketara, kestabilan operasi telah bertambah baik, dan bekalan elektrik yang berterusan dan stabil telah dipastikan.

Industri Makanan dan Minuman
Dalam persekitaran pengeluaran yang bersih, keperluan kebersihan untuk peralatan pengukuran tahap cecair sangat tinggi. Tolok tahap flap magnet jenis plastik mengamalkan badan bahan FDA dan cincin pengedap gred makanan, dan strukturnya yang tertutup sepenuhnya menghalang pertumbuhan bakteria. Ia digunakan secara meluas untuk pemantauan tahap cecair dalam peralatan seperti tangki penapaian bir dan tangki simpanan produk tenusu, memastikan keselamatan kebersihan dan kestabilan kualiti proses pengeluaran makanan dan minuman.

Iv .Sstitch Lokasi dan Keperluan Alam Sekitar
Kawalan menegak: Tubuh tolok tahap cecair mestilah berserenjang sepenuhnya ke tanah, dengan kesilapan sudut kecenderungan ≤ 2 °. Adalah disyorkan untuk menentukur menggunakan tolok tahap. Apabila memasang, disyorkan untuk menempah ruang ≥ 100mm di bahagian bawah badan dan margin ≥ 50mm di bahagian atas untuk mengelakkan pengaruh pengembangan dan penguncupan haba.
Elakkan Sumber Gangguan: Pemasangan dilarang dalam medan magnet yang kuat (dalam jarak 30 meter motor besar), kawasan dengan getaran teruk (intensiti getaran> 5mm/s), atau kawasan dengan sumber radiasi suhu tinggi (＞ 60 ℃). Ini boleh menyebabkan kegagalan gandingan magnet atau kerosakan mekanikal.
Keserasian media: Bahan badan (seperti 304SS/316L) mesti tahan terhadap kakisan media, dan permukaan pengedap bebibir harus menggunakan gasket PTFE. Untuk media dengan kandungan klorida yang berlebihan, bahan keluli tahan karat dua fasa harus dipilih.

Elakkan Sumber Gangguan: Pemasangan dilarang dalam medan magnet yang kuat (dalam jarak 30 meter motor besar), kawasan dengan getaran teruk (intensiti getaran> 5mm/s), atau kawasan dengan sumber radiasi suhu tinggi (＞ 60 ℃). Ini boleh menyebabkan kegagalan gandingan magnet atau kerosakan mekanikal.
Keserasian media: Bahan badan (seperti 304SS/316L) mesti tahan terhadap kakisan media, dan permukaan pengedap bebibir harus menggunakan gasket PTFE. Untuk media dengan kandungan klorida yang berlebihan, bahan keluli tahan karat dua fasa harus dipilih.
