Tolok Tekanan: Tafsiran yang komprehensif dari butiran pembinaan ke mekanisme operasi

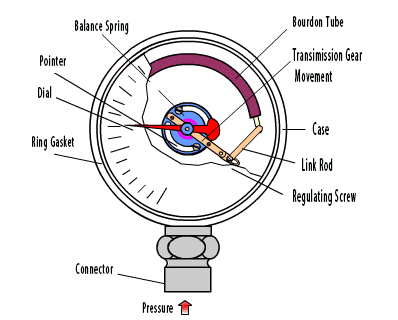

1. Struktur utama tolok tekanan

01 Elemen Sensitif Elastik
· Bourdon Tube: Elemen elastik yang paling biasa, ia adalah dalam bentuk bentuk C-bentuk, lingkaran atau heliks, dan diperbuat daripada aloi tembaga atau keluli tahan karat. Apabila pedalaman berada di bawah tekanan, tiub Bourdon akan meluas ke luar, menyebabkan penunjuk berputar.
· Diafragma: Digunakan untuk pengukuran tekanan rendah dan meduim korosiviti, diperbuat daripada logam atau getah yang akan cacat selepas dipengaruhi oleh tekanan.
· Bellows: Sesuai untuk mengukur tekanan yang sangat kecil, dengan ubah bentuk besar dan kepekaan yang tinggi.

02 Gear Transimission
· Pautan Rod: Sambungkan elemen elastik dan mekanisme gear untuk menghantar anjakan ubah bentuk.
· Gear berbentuk kipas: Menukar gerakan linear ke dalam gerakan putaran dan menguatkan sudut pesongan penunjuk.
· Gear kecil: Meshes dengan gear sektor dan memacu batang penunjuk untuk berputar.

03 Menunjukkan peranti
· Pointer: Memaparkan nilai tekanan semasa dan biasanya digunakan bersamaan dengan dail.
· Dial: Menunjukkan unit tekanan (MPA, Bar, PSI, dan lain -lain), dan julat pengukuran yang berbeza sesuai dengan julat skala yang berbeza.

04 Shell dan Connecting Components
· Kes: Melindungi mekanisme dalaman. Bahan ini sama ada plastik, keluli tahan karat atau aloi aluminium. Beberapa tahan kejutan Tolok tekanan dipenuhi dengan minyak (seperti minyak silikon atau gliserin) di dalam untuk mengurangkan getaran.
· Sambungan: Ia digunakan untuk menyambungkan sistem yang diuji. Piawaian benang biasa termasuk G1/2, NPT, BSP, dll.


2. Prinsip kerja tolok tekanan

01 Penyebaran Tekanan
· Medium yang diukur (gas atau cecair) memasuki tolok tekanan melalui antara muka dan bertindak pada elemen elastik (seperti tiub bourdon, diafragma atau belos).

02 Deformasi Elemen Elastik

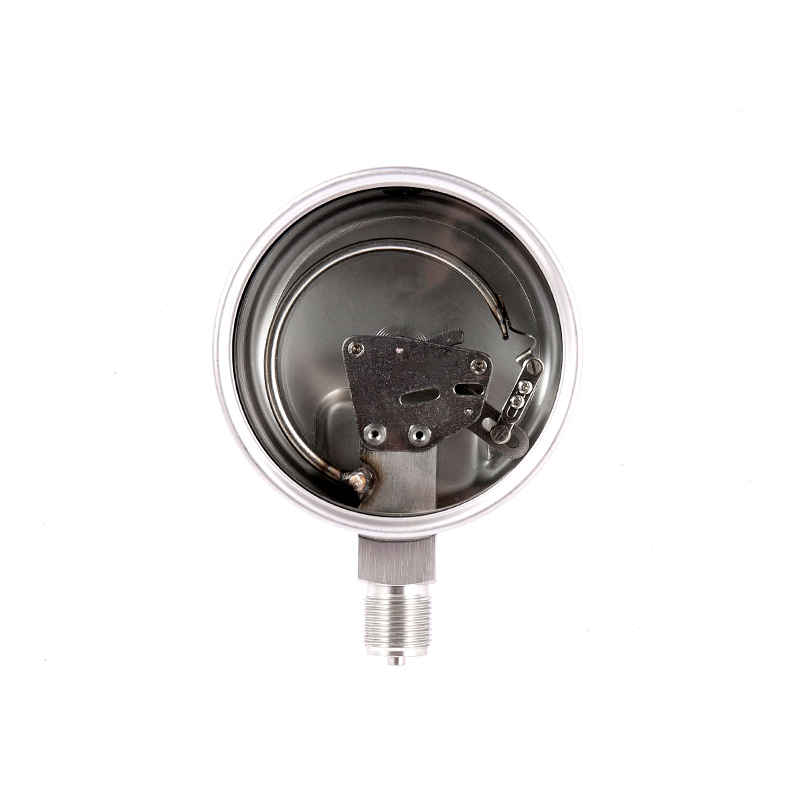

· Jenis tiub Bourdon: Apabila tekanan meningkat, tiub Bourdon secara beransur-ansur meluruskan (dalam kes tiub berbentuk C) atau mengembang (dalam kes tiub lingkaran) disebabkan oleh tekanan dalaman, mengakibatkan anjakan.
· Jenis diafragma: Tekanan menyebabkan pusat diafragma menjalani ubah bentuk lenturan, dan anjakan berbeza dengan tekanan.
· Jenis Bollows: Pengembangan dan penguncupan paksi, sesuai untuk mengukur tekanan yang sangat kecil.

03 Penguatan Transmisi Mekanikal
Sedikit ubah bentuk elemen elastik ditransmisikan melalui mekanisme hubungan ke gear sektor, yang kemudian memacu gear kecil untuk berputar dan menyebabkan penunjuk untuk membelokkan. Fungsi sistem mekanisme penghantaran gear adalah untuk menguatkan anjakan, membolehkan penunjuk dengan jelas menunjukkan nilai tekanan.

04 petunjuk penunjuk
Penunjuk bergerak pada dail dan menunjuk kepada nilai tekanan yang sepadan. Contohnya:
· Apabila tekanan adalah 0, penunjuk harus menunjuk kepada tanda "0" (jika tidak tepat, pelarasan sifar diperlukan).
· Apabila tekanan meningkat untuk bangunan otot, penunjuk berputar mengikut arah jam, menunjukkan nilai tekanan semasa.

05 Mekanisme kembali ke sifar
Apabila tekanan dilepaskan, elemen elastik kembali ke keadaan asalnya, dan penunjuk bergerak kembali ke kedudukan sifar di bawah tindakan rambut (atau musim bunga).


3. Kerja Prinsip Jenis Tekanan Tekanan Khas
01 Tolok tekanan kejutan
· Pengisian minyak dalaman (minyak silikon atau gliserin) untuk mengurangkan kesan pada penunjuk semasa getaran
· Sesuai untuk persekitaran getaran seperti jentera hidraulik dan pemampat

02 Tolok Tekanan Berbeza
· Menggunakan tiub bourdon dwi atau struktur diafragma dwi, ia mengukur perbezaan antara dua sumber tekanan.
· Digunakan untuk pemantauan penapis, meter aliran, dan aplikasi lain yang berkaitan.

03 Tolok Tekanan Digital
· Gunakan sensor tekanan (seperti piezoresistif atau kapasitif) untuk menukar isyarat tekanan ke dalam isyarat elektrik, yang kemudian diproses dan dipaparkan secara digital.
· Ia boleh mengeluarkan isyarat 4-20mA atau RS485, yang sesuai untuk kawalan automatik.

4.Summarize

· Tolok tekanan mekanikal: Berdasarkan ubah bentuk elemen elastik yang digabungkan dengan putaran gear, ia mempunyai struktur yang mudah dan mudah dikekalkan.
· Tolok tekanan elektronik: paparan digital sensor, ketepatan yang tinggi, mampu penghantaran data jauh
· Kriteria pemilihan: Pilih jenis yang sesuai berdasarkan medium, julat tekanan, dan persekitaran (getaran, kakisan).

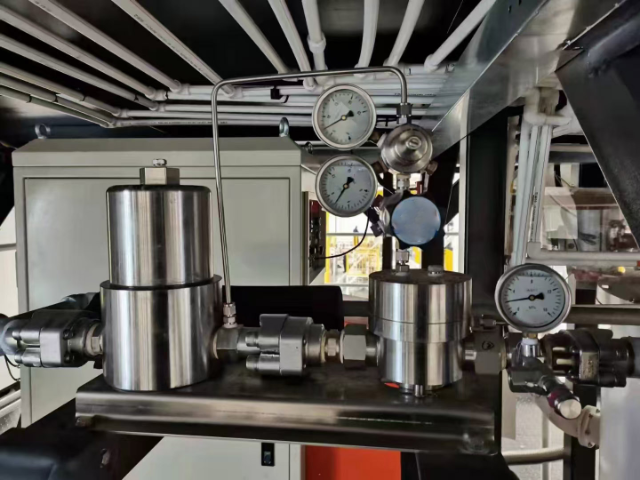

Walaupun tolok tekanan kecil, sangat penting dalam keselamatan perindustrian. Penggunaan dan penyelenggaraan yang betul dapat memastikan operasi stabil jangka panjang.
