Tekanan statik yang mengesan secara tepat, tekanan diafragma mengukur melindungi keadaan kerja!

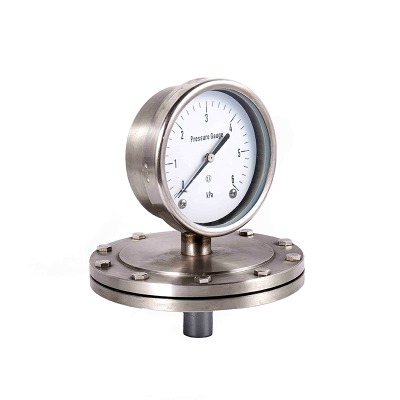

Tolok tekanan diafragma adalah alat yang mengukur tekanan berdasarkan prinsip ubah bentuk diafragma elastik, kelebihan terasnya terletak pada keupayaan untuk terus mengendalikan media likat, partikulat, kristal atau menghancurkan. Untuk mengelakkan masalah kegagalan biasa Tolok tekanan (seperti alat pengukur tekanan diafragma) yang disebabkan oleh penyumbatan sederhana atau kakisan. Berikut ini dijelaskan dari dua aspek aplikasi prototaip dan titik penggunaan:

Permohonan prototaip

1. Industri Kewangan
Ukur tekanan media menghakis (seperti penyelesaian asid dan alkali, gas klorin, sulfida) atau bahan likat (seperti resin, cat). kebocoran atau kerosakan pada instrumen.

2. industri makanan dan farmaseutikal
Digunakan untuk aplikasi sanitari, seperti dalam produk tenusu, industri wain, sos, cecair farmaseutikal, dan lain -lain, untuk mengukur tekanan media likat atau mudah tercemar. Diafragma diperbuat daripada keluli tahan karat (316L) atau politetrafluoroetilena gred makanan, dengan permukaan licin tanpa sudut mati. Ia dapat menahan pembersihan dan pembasmian kuman (seperti pensterilan stim), mengelakkan pencemaran sisa medium.

3. Perlindungan Kawasan dan Rawatan Air Sisa
Ukur tekanan media yang mengandungi zarah seperti kumbahan, enap cemar, dan lumpur, seperti tekanan di saluran tangki pemendapan dan tekanan di saluran paip pengangkutan enapcemar.

4. Industri Industri dan Percetakan & Pencelupan
Ia digunakan untuk pemantauan tekanan dalam media seperti ejen saiz (untuk percetakan dan pencelupan) dan penyelesaian sabun suhu tinggi. Diafragma dapat menahan sederhana hingga suhu rendah (biasanya -40 hingga 150 ℃, dan dengan bahan -bahan khas, bahkan suhu yang lebih tinggi), dan tahan terhadap lekatan media likat, memastikan pengukuran stabil jangka panjang.


Kunci operasi
1. Pemilihan teras
· Ciri -ciri sederhana: Pilih bahan diafragma berdasarkan keterujaan medium (mis., Polytetrafluoroethylene diafragma untuk mengukur asid kuat, 304 keluli tahan karat untuk media yang lemah menghakis, dan aloi hastelloy untuk media yang sangat menghakis); Apabila terdapat zarah keras, diafragma yang lebih tebal dan tahan haus harus dipilih (mis., Keluli tahan karat dengan ketebalan 1.5mm atau lebih).
· Julat tekanan: Julat pengukuran tolok tekanan diafragma biasanya 0 hingga 6 MPa (dikuasai oleh tekanan rendah, sementara tekanan tinggi memerlukan penggunaan diafragma beralun untuk meningkatkan ketegaran, dan tekanan yang diukur harus jatuh dalam julat 1/3 hingga 2/3.
· Penyesuaian suhu: Jika suhu sederhana terlalu tinggi (lebih daripada 150 ℃), ia akan menjejaskan keanjalan diafragma. Oleh itu, adalah perlu untuk memilih bahan yang dapat menahan suhu tinggi (seperti aloi monel) atau memasang cincin pemeluwapan (untuk mengurangkan suhu hubungan diafragma).

2.Setap pemasangan
· Kedudukan pemasangan: lebih suka pemasangan menegak (dengan diafragma menghadap ke bawah) untuk mengelakkan medium daripada mendepositkan pada permukaan diafragma; Jika dipasang secara mendatar, pastikan diafragma selari dengan paksi saluran paip untuk mengurangkan kesan zarah.
· Kaedah Sambungan: Gunakan flange atau sambungan berulir (bergantung kepada spesifikasi paip), memastikan meterai yang ketat (bahan gasket harus bersesuaian dengan medium, seperti gasket polytetrafluoroethylene untuk rintangan asid), untuk mengelakkan kebocoran medium dari menghancurkan perumahan instrumen.
· Elakkan gangguan: Jauhi sumber getaran yang kuat (seperti badan pam) atau medan magnet yang kuat. Sekiranya perlu, pasangkan kurungan yang menyerap kejutan untuk mengelakkan diafragma daripada menjadi penat atau penunjuk dari goncang, yang boleh menjejaskan bacaan.

3. Operasi dan Penyelenggaraan
· Pemeriksaan pra-permulaan: Pastikan julat sepadan dengan tekanan yang diukur (larangan penggunaan tekanan berlebihan), dan permukaan membran bebas daripada kerosakan, ubah bentuk, dan penunjuk berada pada sifar (apabila tiada tekanan hadir).
· Bacaan harian: Selepas penunjuk menstabilkan, baca nilai (semasa aliran medium, mungkin terdapat turun naik, dan peranti redaman boleh digunakan untuk melicinkan penunjuk); Jika mengukur medium likat, perlu membersihkan permukaan diafragma secara manual secara berkala (contohnya, melalui injap tamparan).
· Penyelenggaraan biasa:
Melakukan pemeriksaan bulanan pada prestasi pengedap diafragma (tiada kebocoran, tidak membonjol).
Penentukuran dijalankan sekali setiap enam bulan (dengan membandingkan dengan sumber tekanan standard. Jika sisihan melebihi 1.6 tahap, mekanisme penghantaran perlu diselaraskan).
Jika medium mengandungi komponen yang menghakis, diafragma harus diganti setiap tahun (untuk mengelakkan kemerosotan dan penurunan ketepatan berikutnya).

Ringkasan:
Reka bentuk prototaip tolok tekanan diafragma berpusat di sekitar "" pengukuran tekanan dalam media yang keras "", dan terutamanya digunakan dalam industri seperti kejuruteraan kimia, pemprosesan makanan, dan perlindungan alam sekitar. Apabila menggunakannya, perhatian khusus harus dibayar kepada keserasian material, perlindungan pemasangan, dan penyelenggaraan tetap untuk memastikan operasi stabil jangka panjangnya.
