Cara memilih pemancar？

(Penjelasan model, struktur dan bahan.）

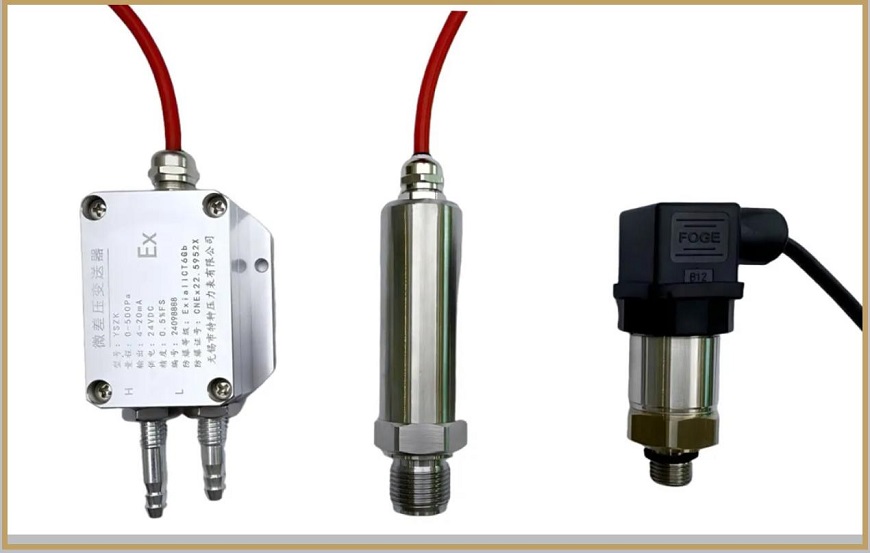

Padat pemancar tekanan (Dalam Bahasa Inggeris: Pemancar Tekanan Kompak) adalah peranti miniatur yang menukarkan isyarat tekanan yang diukur (seperti tekanan gas atau cecair) ke dalam isyarat elektrik piawai (seperti 4-20mA, 0-5V, dan lain-lain) untuk penghantaran, paparan atau kawalan yang lebih mudah. Cirinya termasuk saiz kecil, ringan, pemasangan mudah, dan kesesuaian untuk aplikasi dengan ruang terhad (seperti dalam peralatan padat, instrumen mudah alih atau sistem perindustrian mikro).

1. Kunci untuk menentukan model terletak pada parameter.
Nombor model pemancar tekanan padat biasanya merupakan gabungan huruf dan nombor. Peraturan pengekodan berbeza -beza sedikit di kalangan pengeluar yang berbeza, tetapi parameter teras umumnya sama. Dengan mempertimbangkan perkara -perkara ini, anda dapat dengan cepat memenuhi syarat:
· YSZC: Mewakili siri produk, menunjukkan bahawa ia tergolong dalam siri pemancar tekanan kompak tertentu. Ia boleh menjadi kod, surat, atau peraturan penomboran dalaman yang ditetapkan oleh pengilang, atau ia boleh mewakili bahawa ia mempunyai beberapa ciri umum.
· Julat Tekanan: Ditandai secara langsung dengan nombor. Unit umum termasuk MPA, KPA, dan bar. Sebagai contoh, 0-1 MPa menunjukkan bahawa julat pengukuran adalah 0 hingga 1 megapascal.
· Isyarat output: Biasanya digunakan dalam industri adalah "4-20mA" (isyarat analog), dan RS485 (isyarat digital, sering dipasangkan dengan protokol Modbus). Model ini mungkin menunjukkannya sebagai "420" atau "RS485".
· Gred ketepatan: Ia ditunjukkan oleh nombor atau huruf. Sebagai contoh, "0.25" mewakili ketepatan 0.25 gred, dan "0.5" adalah gred 0.5. Semakin tinggi ketepatan, semakin kecil ralat pengukuran.

2, tiga komponen teras menentukan prestasi.
Pemancar tekanan padat adalah saiz kecil tetapi mempunyai struktur padat dan fungsi lengkap. Ia terdiri daripada tiga bahagian teras:
· Elemen penderiaan tekanan (unit penderiaan teras): Dalam hubungan langsung dengan medium yang diukur, ia menukarkan isyarat tekanan ke dalam isyarat elektrik kecil. Jenis arus perdana termasuk "sensor silikon tersebar" (ketepatan yang tinggi, tindak balas cepat, sesuai untuk senario perindustrian konvensional) dan "sensor seramik" (tahan terhadap kakisan, anti-pencemaran, sesuai untuk media yang keras seperti asid dan alkali).
· Modul Pemprosesan Isyarat: Menerima isyarat kecil dari elemen penderiaan tekanan, dan melalui penguatan, penapisan, dan pemprosesan linearization, mengubahnya menjadi isyarat output standard (seperti 4-20mA). Bahagian ini menentukan keupayaan kestabilan dan anti-interferensi pemancar.
· Kes dan antara muka: Shell berfungsi sebagai komponen pelindung dan pengedap, manakala antara muka digunakan untuk menyambungkan saluran paip/peralatan yang diuji. Tahap perlindungan biasa termasuk IP65 (dustproof dan splashproof) dan IP67 (dustproof dan rendaman kalis air). Jenis sambungan termasuk M20*1.5 Thread (Standard), G1/4 Thread (Imperial), dll.

3, bahan menentukan hasil pengukuran.
Diafragma penderiaan tekanan: Dalam hubungan langsung dengan medium, ia merupakan faktor utama dalam pemilihan bahan.
· 316L keluli tahan karat: tahan kakisan, dengan kekuatan yang tinggi, sesuai untuk kebanyakan senario seperti air, minyak, dan gas biasa, dan menawarkan nilai yang baik untuk wang.
· Aloi C: Tahan kepada ejen -ejen menghakis yang kuat (seperti asid hidroklorik dan asid sulfurik), sesuai untuk persekitaran yang keras dalam industri seperti kimia dan metalurgi.
· Lembaran Tantalum: Tahan kepada asid kuat (terutamanya asid hidrofluorik), dengan kos yang tinggi, dan hanya digunakan dalam keadaan khas.
· Seramik: Tahan asid dan alkali, tanpa elektrik statik, sesuai untuk aplikasi tahap kebersihan seperti makanan dan perubatan (mengelakkan pencemaran logam).
Bahan kes
Kebanyakannya diperbuat daripada aloi aluminium mati (dengan salutan serbuk permukaan, ringan, kos rendah) atau keluli tahan karat (tahan kakisan, suhu tinggi, sesuai untuk persekitaran luaran dan lembap).

Bahan pengedap
Bahan yang biasa digunakan termasuk getah nitril (tahan minyak, sesuai untuk suhu normal), getah fluorin (tahan terhadap suhu tinggi dan rendah, tahan terhadap kakisan yang kuat, sesuai untuk keadaan yang melampau), dan getah silikon (gred makanan, sesuai untuk senario kebersihan).

4, Cara Memilih Pemancar yang Betul: 3 Petua Utama
· Fokus pada Medium Pertama: Untuk media yang menghakis, pilihan terhad termasuk aloi Hastelloy, diafragma seramik, dan untuk aplikasi sanitari, seramik dan meterai getah silikon dipilih.
· Fokus pada keadaan kerja kedua: Untuk persekitaran suhu tinggi, selongsong keluli tahan karat dan pengedap getah fluorin dipilih. Dalam ruang terkurung, panjang pemancar (biasanya ≤ 100mm) disahkan.
· Akhirnya, pertimbangkan keperluan: Keperluan ketepatan adalah untuk sensor silikon penyebaran 0.25 gred. Di samping itu, komunikasi jauh diperlukan dan output Rs485 perlu dipilih.

Ringkasan:
Walaupun pemancar tekanan padat adalah saiz kecil, memilih model, struktur dan bahan yang tepat adalah penting untuk memastikan peranan pentingnya dalam pengukuran perindustrian. Sekiranya anda mempunyai keraguan khusus mengenai pemilihan berdasarkan keadaan kerja, sila bebas meninggalkan komen di kawasan perbincangan untuk perbincangan lanjut!
