"Hubungan bersama" antara aliran dan tekanan Gabungan penting dalam pengukuran perindustrian

Meter aliran dan manometer berkait rapat dengan sistem pengukuran dan kawalan industri, terutamanya melalui prinsip -prinsip mekanik cecair dan senario aplikasi praktikal. Berikut adalah sambungan utama dan kesan kerjasama di antara mereka.

Korelasi prinsip pengukuran
· Persamaan Bernoulli: Banyak meter aliran (seperti plat orifis, tiub venturi, meter aliran tekanan berbeza) mengira kadar aliran secara tidak langsung dengan mengukur perbezaan tekanan bendalir. Tolok tekanan Menyediakan perbezaan tekanan penting atau data tekanan statik dalam senario sedemikian.
· Ciri -ciri cecair Ketergantungan: Hubungan antara kadar aliran dan tekanan dipengaruhi oleh faktor -faktor seperti ketumpatan bendalir dan kelikatan. Adalah perlu untuk menggabungkan data tekanan untuk membetulkan pengukuran aliran (contohnya, kadar aliran gas terjejas dengan ketara oleh perubahan tekanan).

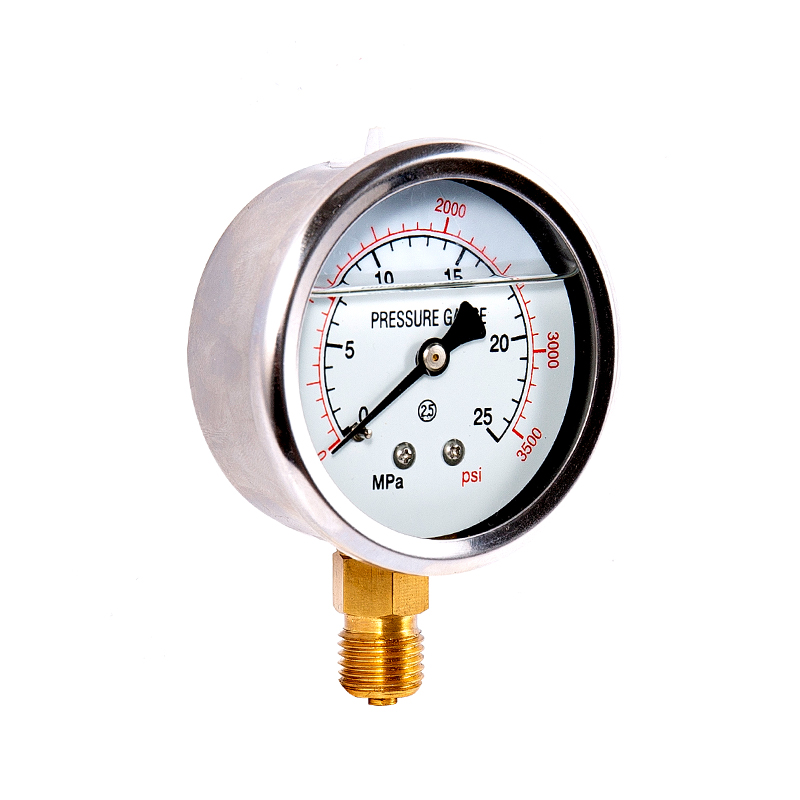

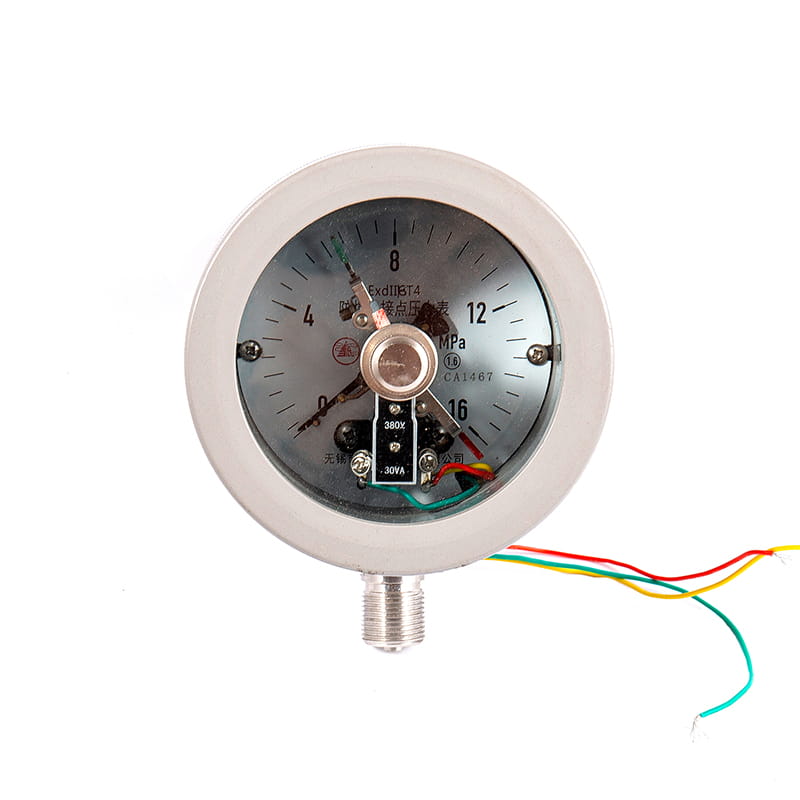

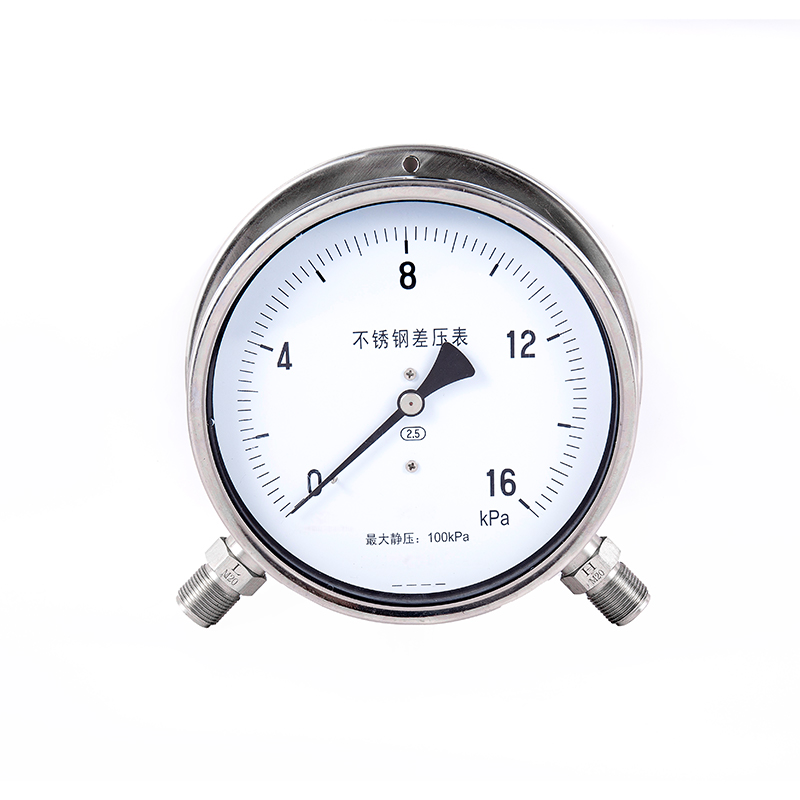

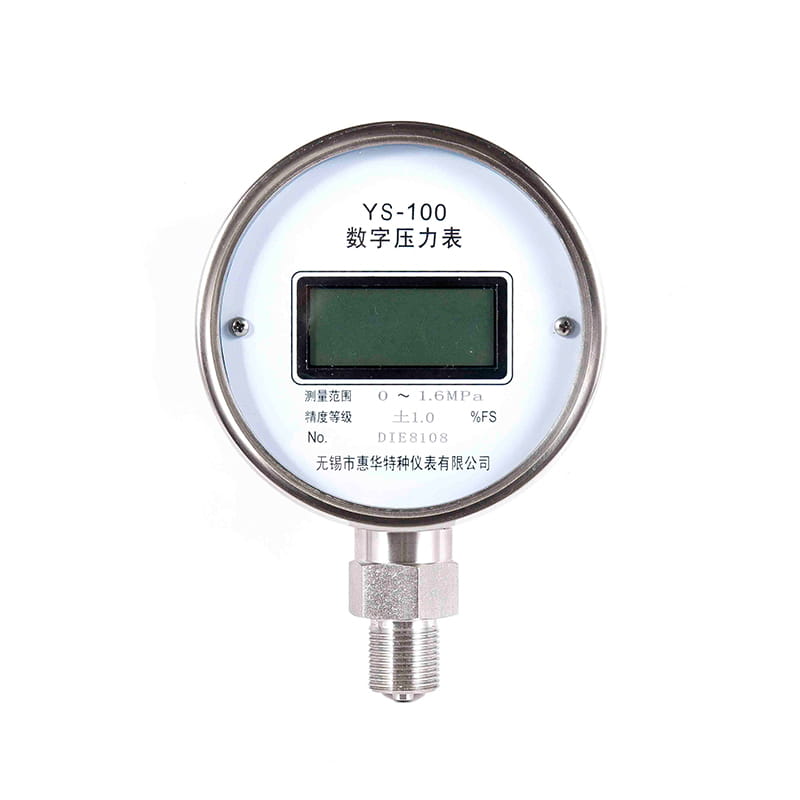

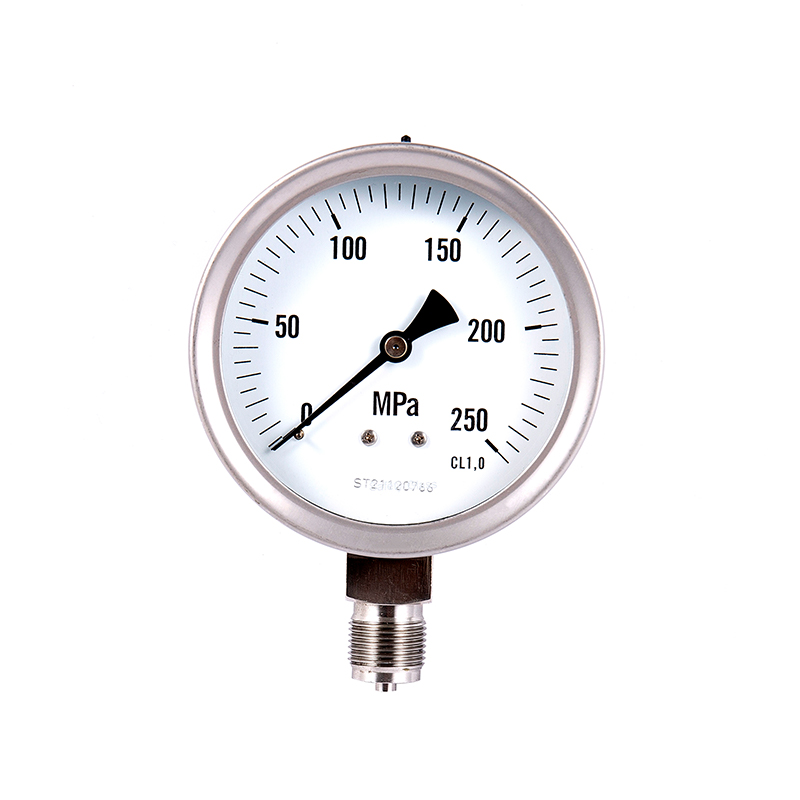

Manometer

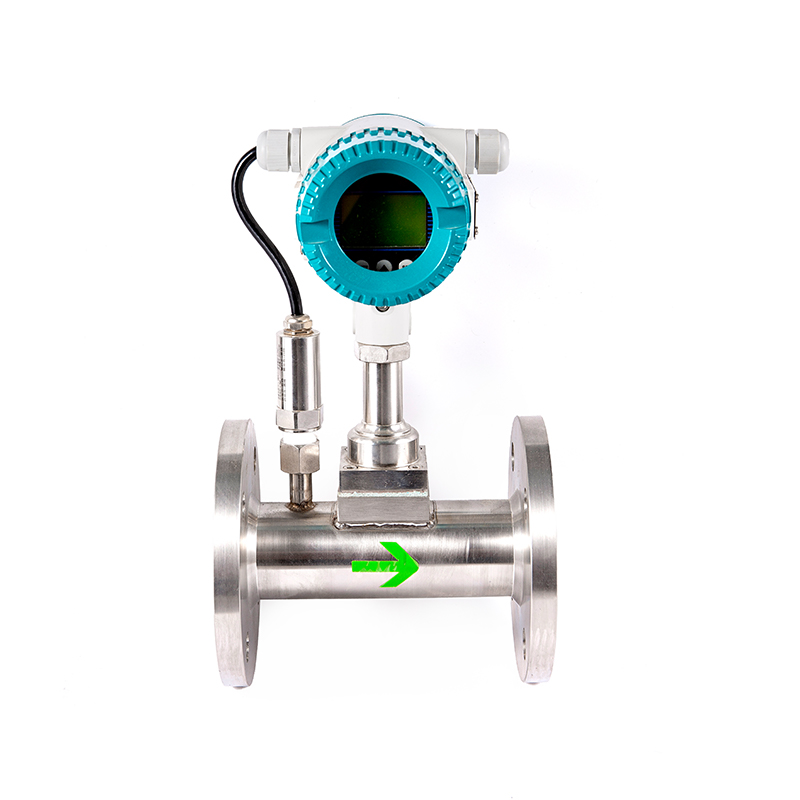

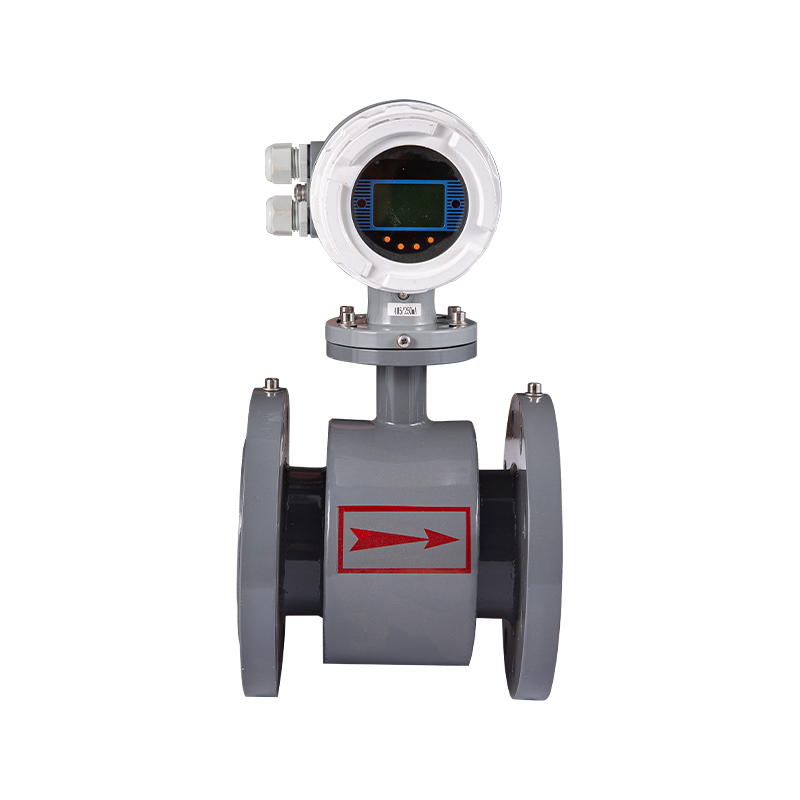

Flowmeters

Pemantauan dan Kawalan Sistem
· Kestabilan proses: Tolok tekanan memantau turun naik tekanan dalam saluran paip. Sekiranya terdapat kelainan dalam tekanan (seperti penyumbatan atau kebocoran), bacaan flowmeter mungkin tidak sah atau diputarbelitkan.
· Kawalan gelung tertutup: Dalam sistem kawalan pam atau injap, isyarat dari aliran flowmeter dan tekanan secara bersama-sama diberi makan kepada pengawal, yang membolehkan peralatan diselaraskan untuk mengekalkan aliran dan tekanan yang stabil (seperti gelung kawalan PID).

Penentukuran dan pampasan
· Pampasan tekanan: Untuk meter aliran gas (seperti turbin, jenis terma), data tekanan diperlukan untuk menukar kadar aliran volumetrik kepada keadaan standard (nm³/h) untuk mengelakkan kesilapan yang disebabkan oleh variasi tekanan.
· Diagnosis kesalahan: Penurunan tekanan secara tiba -tiba mungkin menunjukkan kebocoran saluran paip. Pada ketika ini, bacaan flowmeter akan sangat tinggi. Adalah perlu untuk menyiasat masalah dengan menggabungkan data dari tolok tekanan.

Senario aplikasi biasa
· Aliran aliran tekanan pembezaan: Kadar aliran dikira secara langsung berdasarkan pembacaan tekanan dari tekanan tekanan tinggi (P1) dan tekanan rendah (P2).
· Sistem pam/pemampat: Tolok tekanan outlet dikaitkan dengan meter aliran untuk memastikan peralatan beroperasi dalam julat tekanan yang selamat dan menyampaikan kadar aliran yang dijangkakan.
· Baki rangkaian saluran paip: Di dalam rangkaian bekalan air/ bekalan gas, pengagihan tekanan dan pengedaran aliran perlu dipantau secara serentak untuk mengoptimumkan kecekapan.

Pemilihan dan pemasangan
· Penyelarasan kedudukan: Tolok tekanan biasanya dipasang hulu dan hiliran meter aliran untuk memberikan tekanan rujukan atau untuk mengesahkan kestabilan corak aliran (seperti untuk mengelakkan gangguan vorteks).
· Pemadanan pelbagai: Untuk sistem tekanan tinggi, alat pengukur tahan tekanan perlu dipilih. Pada masa yang sama, julat flowmeter harus menutupi julat aliran di bawah variasi tekanan.

Ringkasan: Meter aliran dan alat pengukur tekanan pada dasarnya adalah pelengkap: meter aliran memberi tumpuan kepada "jumlah aliran", sementara tolok tekanan memberi tumpuan kepada "daya menolak". Penggunaan gabungan mereka dapat meningkatkan kebolehpercayaan sistem, terutama dalam keadaan operasi dinamik atau senario ketepatan tinggi (seperti dalam industri kimia dan tenaga). Dalam aplikasi praktikal, data dari kedua -duanya sering diintegrasikan ke dalam sistem SCADA atau DCS untuk membolehkan analisis dan kawalan komprehensif.
