Lihat butiranTolok tekanan diafragma harus menjadi jenis instrumen yang digunakan untuk mengukur tekanan, yang berbeza dari alat pengukur tekanan biasa. Tolok tekanan biasa mungkin dari jenis tiub Bourdon, manakala jenis diafragma boleh menggunakan diafragma untuk mengasingkan medium, mencegah kakisan atau cecair kelikatan tinggi daripada mempengaruhi pengukuran.

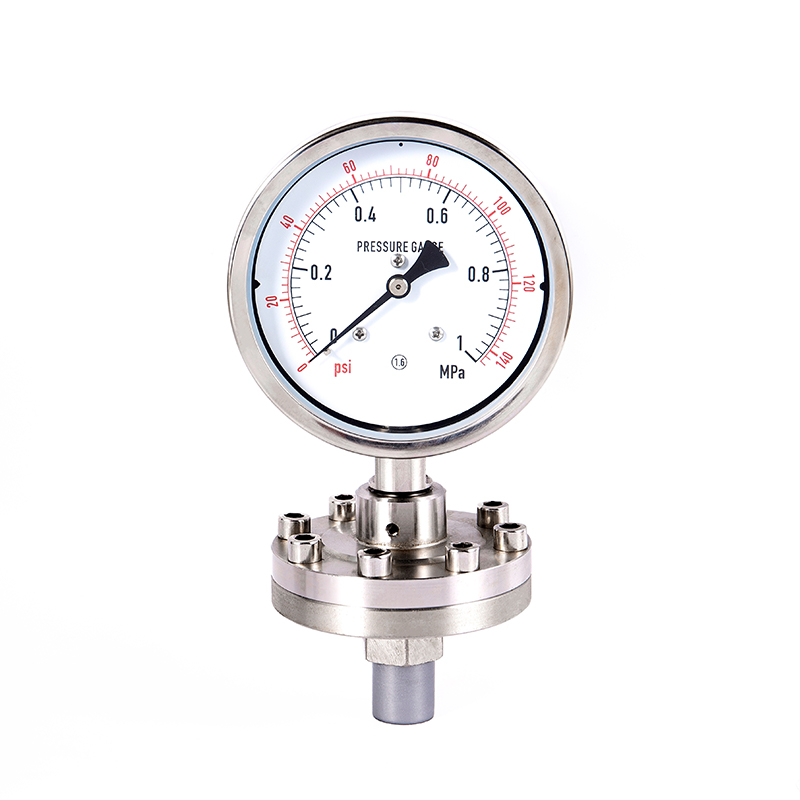

Tolok tekanan diafragma terdiri daripada diafragma, menghubungkan komponen, dan dail (tiub bourdon dalaman) . Diafragma bertindak sebagai elemen sensitif. Apabila tekanan bertindak pada diafragma, ia akan cacat. Pengubahsuaian ini akan dihantar ke struktur mekanikal dalaman, ditukar kepada pergerakan penunjuk, dengan itu memaparkan nilai tekanan. Di samping itu, bahagian diafragma juga mungkin mempunyai bebibir atau sambungan berulir untuk menampung keperluan pemasangan yang berbeza.
Dari segi prinsip kerja, ia boleh dibahagikan kepada beberapa langkah: tekanan sederhana bertindak pada diafragma, menyebabkan diafragma menjalani ubah bentuk elastik, yang seterusnya memacu rod penyambung atau tiub musim bunga dan mekanisme penghantaran lain untuk menukar deformasi ke dalam putaran penunjuk, dengan itu memaparkan pembacaan tekanan pada dail. Adalah perlu untuk menekankan fungsi pengasingan diafragma untuk mengelakkan sentuhan langsung medium yang diukur dengan mekanisme dalaman. Ini sesuai untuk media yang menghakis, tinggi atau mudah menguatkan media.

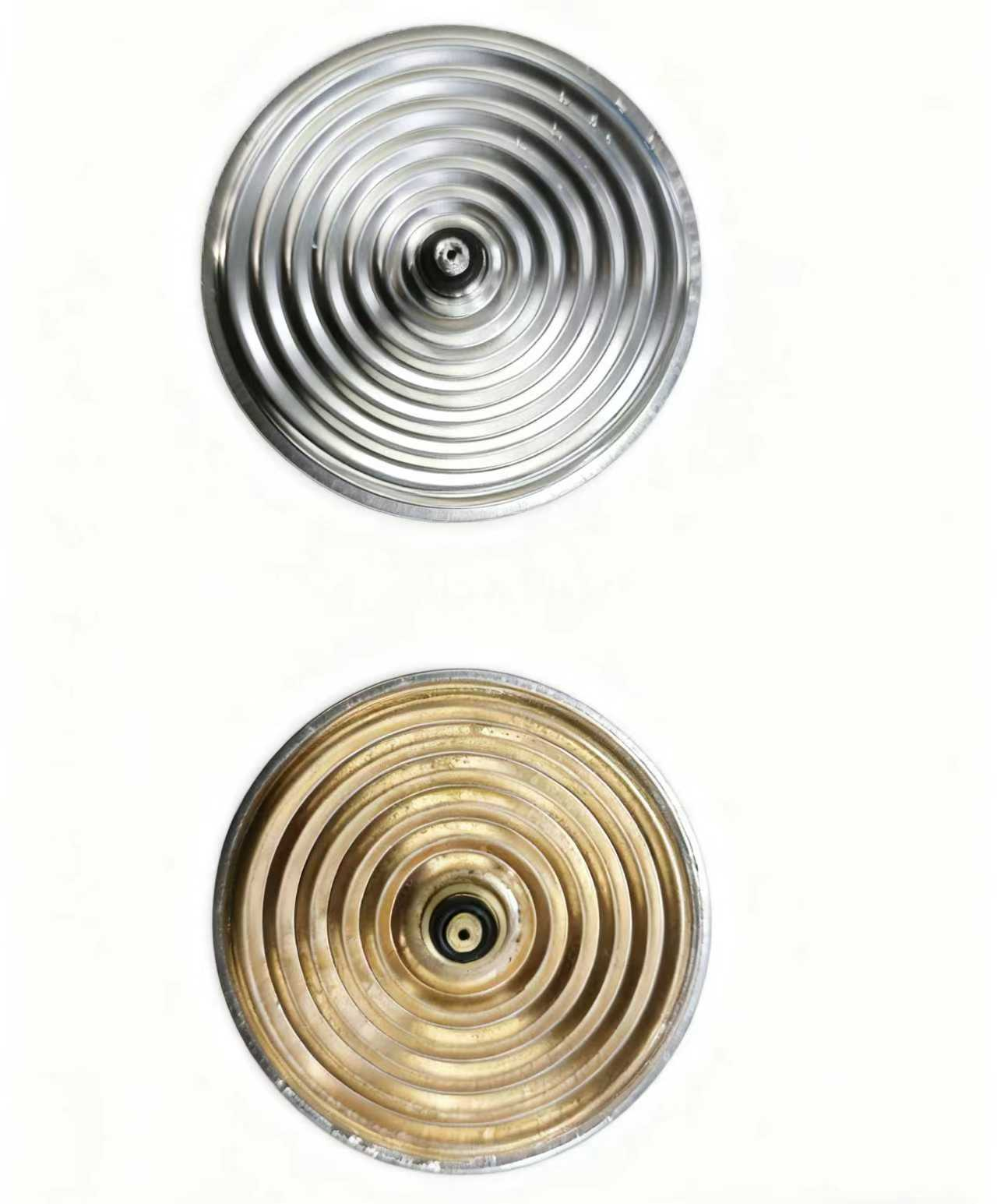

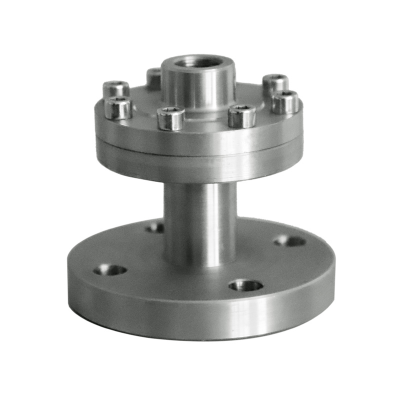

Plat diafragma biasanya diperbuat daripada logam tahan kakisan seperti keluli tahan karat, tantalum, atau aloi hastelloy, atau bahan bukan logam seperti salutan polytetrafluoroethylene (PTFE). Ketebalannya hanya 0.03 - 0.1mm, dan ia boleh menjalani ubah bentuk elastik di bawah tekanan.
Diafragma dan perumahan instrumen membentuk rongga yang dimeteraikan, yang dipenuhi dengan cecair kelikatan rendah seperti minyak silikon dan minyak fluorin sebagai medium penghantaran tekanan. Cecair pengisian mesti mempunyai inertness kimia, titik pembekuan yang rendah dan titik mendidih yang tinggi untuk menyesuaikan diri dengan persekitaran suhu yang melampau.
Pengubahsuaian diafragma memacu mekanisme hubungan atau sistem kapilari di dalam ruang, menghantar anjakan ke set gear, dan akhirnya menukarkannya ke dalam putaran penunjuk dail. Sesetengah model dilengkapi dengan peranti pampasan suhu, yang boleh menghapuskan pengaruh perbezaan suhu alam sekitar pada pengukuran.
Tekanan Sederhana → Deformasi Diafragma → Pengaliran Pengisian Hidraulik → Penguatan Transmisi Mekanikal → Pembacaan Penunjuk
· Media yang sangat menghakis: seperti asid sulfurik dan saluran paip klorin cecair (bahan diafragma bahan Tantalum PTFE perlu dipilih).
· Keperluan Kebersihan Tinggi: Barisan pengisian produk tenusu makanan (menggunakan diafragma keluli tahan karat yang digilap untuk mencegah pertumbuhan mikrob).
· Cecair kelikatan tinggi: Tangki penyimpanan asfalt petroleum (dilengkapi dengan sistem pengedap diafragma jenis lanjutan kapilari).
| Parameter | Mata Utama untuk Pemilihan |
| Julat tekanan | Julat tipikal ialah -0.1 hingga 60 MPa, dengan margin 20% tersisa. |
| Jenis Sambungan | Jenis Flange, jenis berulir |
| Bahan diafragma | Padankan dengan Monel, Titanium Alloys, SS 316L dan lain -lain. Berdasarkan sifat yang menghakis medium. |
| Jenis yang dipenuhi cecair | Gliserin, minyak silikon (-40 hingga 200 ℃), minyak fluorin (untuk aplikasi suhu tinggi) |
Tolok tekanan diafragma, melalui reka bentuk pengasingan yang inovatif, memperluaskan sempadan pengukuran tekanan untuk keadaan kerja keras dan sangat berbahaya. Dengan pembangunan bahan -bahan baru dan teknologi penderiaan pintar, instrumen "fleksibel untuk mengatasi ketegangan" ini akan terus melindungi operasi industri moden yang selamat dan cekap. Pemilihan dan penyelenggaraan yang betul bukan sahaja memanjangkan hayat perkhidmatan instrumen tetapi juga memberikan sokongan data yang boleh dipercayai untuk proses pengeluaran.
