Adakah anda mempunyai pemahaman yang jelas mengenai termometer hubungan elektrik bimetal?

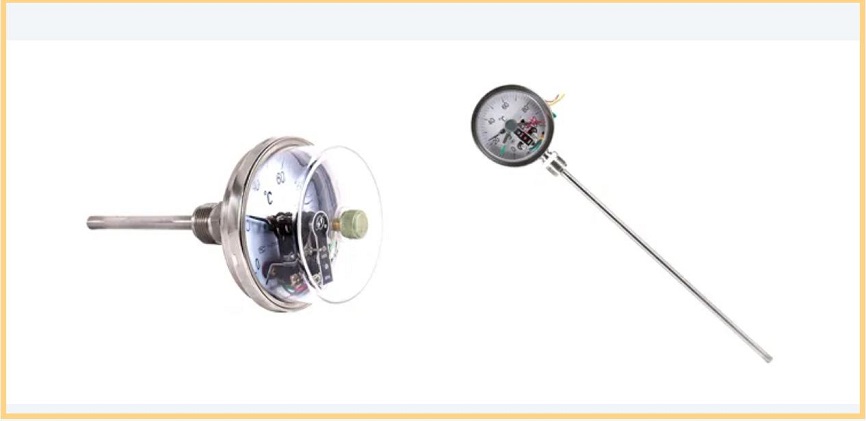

Termometer hubungan elektrik bimetal

The termometer hubungan elektrik bimetallic adalah instrumen perindustrian yang menggabungkan pengukuran suhu dan fungsi kawalan automatik. Perbezaan terbesar di antaranya dan termometer biasa ialah, selain menunjukkan suhu, ia juga boleh mengawal litar secara automatik.

1. Bagaimana membaca nombor model? Parameter utama semuanya terkandung dalam kod.
Model termometer sentuhan elektrik bimetallic biasanya terdiri daripada awalan, parameter utama, dan fungsi tambahan. Piawaian kebangsaan biasanya menggunakan siri "WSSX" (W - Instrumen Suhu, S - Bimetal, S - Hubungan Elektrik, X - Fungsi Tambahan). Mengambil WSSX-411 sebagai contoh, makna setiap bahagian jelas dibezakan:

· Awalan (WSSX): Jelas menunjukkan bahawa jenis produk adalah termometer hubungan elektrik bimetal.

· Digit pertama (4): mewakili kaedah pemasangan. 1 - Jenis radial (dail berserenjang dengan batang penyisipan), 2 - jenis paksi (dail selari dengan batang penyisipan), 3 - jenis sejagat (dail boleh berputar 360 °), 4 - jenis pemasangan flange, 5 - jenis pemasangan berulir.

· Digit kedua (1): Menunjukkan diameter dail. Pilihan adalah 1-60mm, 2-100mm, 3-150mm, 4-200mm. Semakin besar diameter, semakin jelas bacaan, menjadikannya sesuai untuk pemerhatian jarak jauh.

· Digit ketiga (1): Menunjukkan tahap ketepatan. Tahap 1 - 1.0, 2 - 1.5. Semakin rendah tahap ketepatan, semakin kecil ralat pengukuran (contohnya, tahap 1.0 bermaksud ralat tidak lebih dari ± 1% dari julat).

· Kod tambahan: Sebagai contoh, "P" menunjukkan dengan paip pelindung, "M" menunjukkan dengan struktur kalis air. Pilihan boleh dibuat mengikut persekitaran penggunaan.

2, tiga komponen teras menentukan prestasi.
Inti termometer sentuhan elektrik bimetallic adalah reka bentuk yang diselaraskan "pengukuran suhu dan kawalan suhu", dan ia terdiri daripada tiga bahagian:

· Elemen termometrik (teras penderiaan suhu): Ia dibuat dengan menggulung dua lembaran logam dengan pekali pengembangan terma yang berbeza (seperti tembaga dan aloi iridium). Apabila suhu berubah, lembaran bimetallic membongkok disebabkan oleh perbezaan pengembangan, menyebabkan penunjuk berputar dan mencapai petunjuk suhu.

· Peranti hubungan elektrik (komponen utama untuk kawalan suhu): Ia terdiri daripada kenalan tetap dan kenalan bergerak. Kenalan bergerak bergerak bersama dengan penunjuk. Apabila suhu mencapai nilai pratetap, kedua -dua kenalan membuat hubungan/putuskan sambungan, mencetuskan penggera luaran atau litar kawalan (seperti memulakan kipas, menutup pemanas).

· Komponen kepala dan pemasangan: Kepala termasuk terminal dail, penunjuk dan sambungan, memudahkan bacaan dan pendawaian; Komponen pemasangan dibahagikan kepada diulirkan (seperti M27*2), bebibir (seperti DN25) atau jenis soket, sesuai untuk keperluan pemasangan peranti yang berbeza.

3, Pemilihan Bahan: Bahan -bahan komponen yang berbeza secara langsung mempengaruhi rintangan suhu tolok suhu dan rintangan kakisan, dan padanan tepat mengikut keadaan kerja yang diperlukan.

Bahagian	Bahan	Adegan yang berkenaan
Unsur penginderaan suhu	Tembaga, keluli tahan karat (304/316)	Tembaga sesuai untuk persekitaran normal dan persekitaran yang tidak menghakis; 304/316 digunakan untuk media suhu tinggi dan menghakis (seperti penyelesaian asid dan alkali)
Tiub pelindung	304 keluli tahan karat, keluli tahan karat 316L, aloi titanium	316L mempunyai ketahanan yang sangat baik terhadap bahan-bahan menghakis yang kuat, dan aloi titanium sesuai untuk persekitaran yang melampau seperti air laut dan alkali berasaskan klorin.
Penutup header	Shell besi, shell keluli tahan karat, cangkang plastik	Cangkang besi tahan lama dan aloi titanium sesuai untuk persekitaran yang melampau seperti air laut dan alkali klorin.
Sentuhan elektrik	Aloi perak, aloi tungsten	Aloi perak mempunyai kekonduksian yang baik dan tahan dipakai. Aloi Tungsten sesuai untuk aplikasi frekuensi tinggi.

4,3 langkah untuk memilih produk yang betul

· Julat Pengukuran: Pilih berdasarkan julat suhu yang akan diukur. Adalah disyorkan bahawa pengukuran sebenar jatuh dalam 1/3 hingga 2/3 julat (contohnya, jika mengukur 0 - 100 ℃, memilih julat 0 - 150 ℃ akan memberikan hasil yang lebih tepat).

· Pertimbangkan persekitaran: Untuk persekitaran lembap/menghakis, pilih dail keluli tahan karat dengan tiub pelindung 316L; Untuk senario getaran, pilih model dengan struktur kejutan.

· Pemasangan: Untuk pengukuran suhu paip, gunakan pemasangan berulir atau bebibir; Untuk pengukuran suhu peralatan, pilih jenis radial atau sejagat.

Ringkasan:
Walaupun struktur termometer sentuhan elektrik bimetallic tidak kompleks, pemilihan model dan bahan yang munasabah secara langsung mempengaruhi ketepatan pengukuran dan keselamatan peralatan. Kami berharap artikel ini dapat membantu anda dengan cepat memahami pengetahuan teras dan mengelakkan kesilapan pemilihan. Adakah anda menghadapi masalah dalam penggunaan anda? Selamat datang untuk meninggalkan mesej di bahagian maklum balas ~
